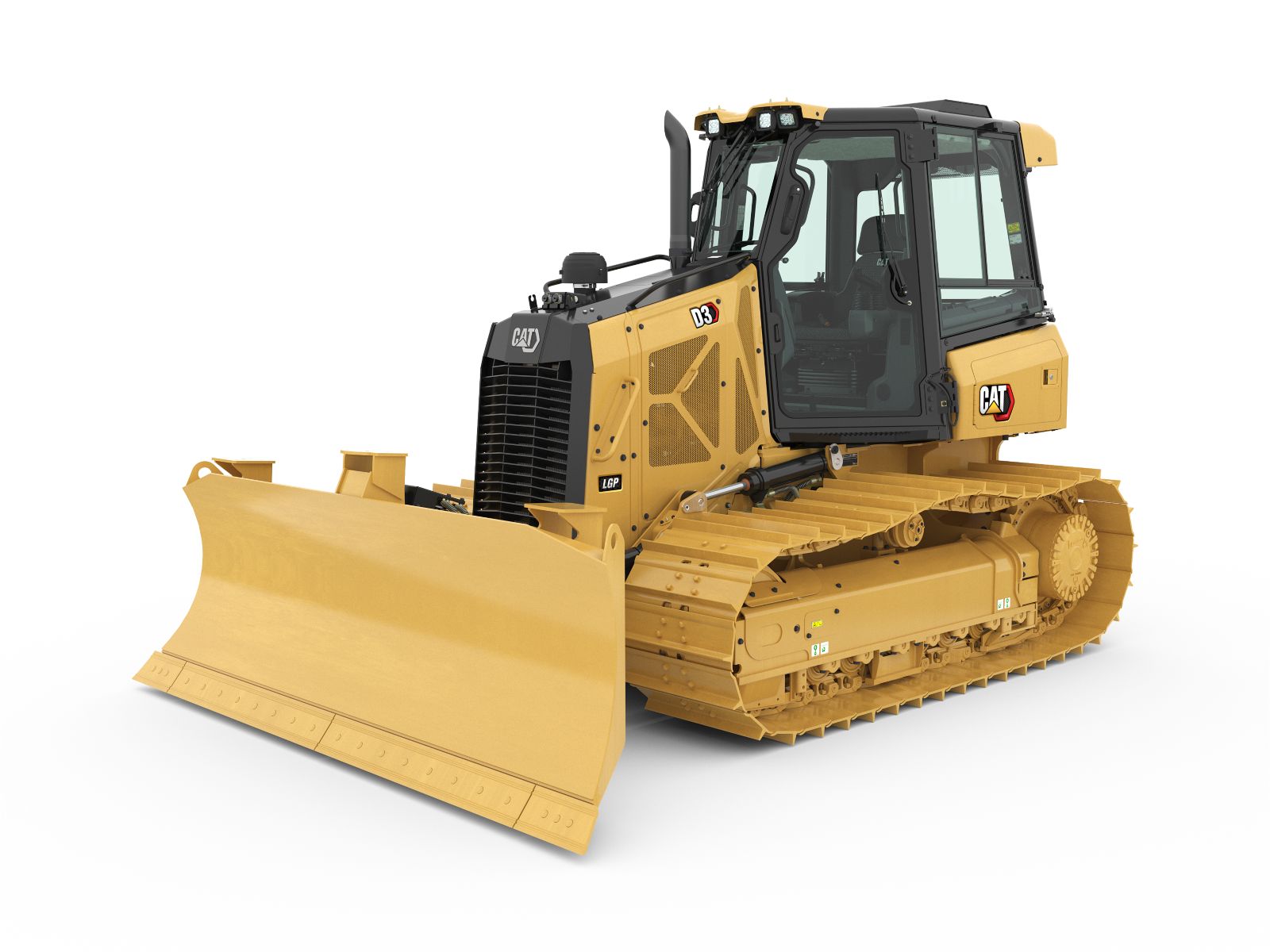

Cat D3
Leichte Kettendozer
- Stufe V Dieselmotor
- Motorabschalt- und Leerlaufmanagement
- ECO Mode für niedrigen Brennstoffverbrauch
- Slope Assist für die automatische Schildpositionierung in Längs- und Querneigung
- Abrasion Laufwerk
- Antriebsschlupfregelung
- kleinster Kurvenradius + schnellste Lenkreaktion im Markt
- Komfortkabine mit unvergleichbarer Übersichtlichkeit
- Die neue abgeschrägte Motorhaube bietet eine bessere Sicht auf den Arbeitsbereich vor dem Schild und auf die gesamte Baustelle. Eine bessere Sicht sorgt für eine geringere Ermüdung des Fahrers und mehr Arbeitssicherheit.
GRADE-TECHNOLOGIE
- Zu den skalierbaren 2D- und 3D-Cat-Grade-Technologien gehören Slope Assist, Stable Blade und Slope Indicate, die einen einfacheren und effizienteren Betrieb ermöglichen und die Flexibilität bieten, je nach den Anforderungen am Einsatzort unterschiedliche Technologien einzusetzen.
BIS ZU 10 % HÖHERE KRAFTSTOFFEFFIZIENZ
- Der D3 bietet den niedrigsten Kraftstoffverbrauch in dieser Größenklasse bei derselben hervorragenden Leistung, die Sie von Caterpillar gewohnt sind. Bis zu 20 % Verbesserung und keine Leistungseinbußen, wenn der Eco-Modus aktiv ist.
KOMFORTABLER ARBEITSPLATZ
- Die geräumige und komfortable Fahrerkabine verfügt über einen optionalen beheizten und belüfteten Sitz sowie über beheizte Joystick-Bedienelemente, sodass der Fahrer unabhängig von den äußeren Bedingungen komfortabel arbeiten kann. Die Sitzhöhe und die Armlehnen lassen sich leicht auf den Fahrer einstellen.
GRÖSSERES, BESSERES DISPLAY MIT KAMERA
- Dieses neue und verbesserte optionale 10"-Touchscreen-Farbdisplay (254 mm) ist einfach zu bedienen und bietet eine hervorragende Sicht auf die Maschineneinstellungen, die Rückfahrkamera und die Slope Indicate/Slope Assist-Bildschirme. Die große Rückfahrkamera bietet dem Fahrer eine bessere Sicht auf die Baustelle.
LANGLEBIGES LAUFWERK
- Der D3 ist je nach Anwendung mit einer ölgeschmierten Kette (SALT) oder einem Abrasion-Laufwerk lieferbar. Das Laufwerk bietet eine längere Lebensdauer und damit weniger Ausfallzeiten. Dank der einteiligen Hauptrahmen-/Laufrollenrahmenkonstruktion und des großen zweistufigen Planeten-Seitenantriebs kann die Maschine schwere Lasten bewegen.
Abmessungen
| Breite – Dozer – Standardbodenplatten – ohne Schild – LGP | 2360 mm |
|---|---|
| SCHILD: Schildbreite – LGP | 3220 mm |
| SCHILD: maximale Neigung – mittel | 448 mm |
| Spurweite – LGP, 762 mm (30") | 1860 mm |
| SCHILD: Grabtiefe – LGP | 572 mm |
| Spurweite – LGP | 1750 mm |
| SCHILD: Schildkapazität (SAE) - LGP | 2 m³ |
| SCHILD: Schildbreite – mittel | 2921 mm |
| Breite – Dozer – Standardbodenplatten – ohne Schild – LGP (762 mm/30") | 2630 mm |
| SCHILD: Schildhubhöhe – mittel | 767 mm |
| Länge – Grundmaschine – ohne Schild – LGP | 3270 mm |
| SCHILD: Breite bei maximalem Schwenkwinkel – LGP | 2940 mm |
| Maschinenhöhe – XL | 2769 mm |
| SCHILD: Winkel des Schildschneidmessers, einstellbar – LGP | 52° bis 58° |
| Bodenfreiheit – LGP, 762 mm (30") | 332 mm |
| SCHILD: Grabtiefe – mittel | 572 mm |
| SCHILD: Schildhöhe – LGP | 1010 mm |
| Länge – Grundmaschine – ohne Schild – LGP, 762 mm (30") | 3270 mm |
| SCHILD: Schildhubhöhe – LGP | 767 mm |
| SCHILD: Winkel des Schildschneidmessers, einstellbar – mittel | 52° bis 58° |
| Bodenfreiheit – LGP | 332 mm |
| Gesamtlänge – mit Schild – LGP, 762 mm (30") | 4309 mm |
| SCHILD: Schildhöhe – mittel | 1010 mm |
| SCHILD: Breite bei maximalem Schwenkwinkel – mittel | 2669 mm |
| SCHILD: Schildkapazität (SAE) – mittel | 2 m³ |
| Gesamtlänge – mit Schild – LGP | 4309 mm |
| SCHILD: maximaler Schwenkwinkel (jede Seite) – mittel | 25° |
| SCHILD: maximale Neigung – LGP | 448 mm |
| Maschinenhöhe – LGP, 762 mm (30") | 2769 mm |
| Maximaler Schwenkwinkel (jede Seite) – LGP | 25° |
Abmessungen
| Länge – Grundmaschine – ohne Schild – Standard | 3270 mm |
|---|---|
| SCHILD: Schildkapazität (SAE) – Standard | 2 m³ |
| Spurweite – Standard | 1600 mm |
| Breite – Dozer – Standardbodenplatten – ohne Schild – Standard | 2110 mm |
| SCHILD: Grabtiefe – Standard | 586 mm |
| SCHILD: Schildhubhöhe – Standard | 767 mm |
| Maschinenhöhe –Standard | 2769 mm |
| Bodenfreiheit – Standard | 332 mm |
| Gesamtlänge – mit Schild – Standard | 4337 mm |
| Winkel des Schildschneidmessers, einstellbar – Standard | 52° bis 58° |
| SCHILD: Schildhöhe – Standard | 1073 mm |
| SCHILD: maximale Neigung – Standard | 402 mm |
| Anmerkung | Abrasion-Laufwerk |
| SCHILD: Schildbreite – Standard | 2782 mm |
| SCHILD: Breite bei maximalem Schwenkwinkel (jede Seite) – Standard | 2636 mm |
| SCHILD: maximaler Schwenkwinkel (jede Seite) – Standard | 25° |
Aufreißer
| Typ | Parallelogramm |
|---|---|
| Anzahl der Zähne | 3 |
| Höhe | 165 mm |
| Gewicht | 554 kg |
| Max. Grabtiefe | 337 mm |
| Max. Reichweite – Standebene | 766 mm |
| Gesamtbreite | 1710 mm |
| Max. Bodenfreiheit bis Spitze | 448 mm |
Engine
| Anmerkung (1) | Die angegebene Nettoleistung wurde nach ISO 9249:2007 and SAE J1349:2011geprüft. Sie wurde am Schwungrad gemessen, und der Motor war dabei mit Lüfter, Lufteinlasssystem, Abgassystem und Drehstromgenerator ausgestattet. |
|---|---|
| Anmerkung (2) | Alle Dieselmotoren für Nichtstraßenfahrzeuge, die US EPA Tier 4 Final, EU Stufe V, Japan 2014 (Tier 4 Final) und Korea Tier 4 Final entsprechen, dürfen nur mit extrem schwefelarmen Dieselkraftstoffen (ULSD, Ultra Low Sulfur Diesel) mit einem Schwefelgehalt von maximal 15 ppm (EPA)/10 ppm (EU) (mg/kg) betrieben werden. |
Fahrerkabine
| ROPS | ISO 3471:2008 |
|---|---|
| Steinschlagschutz | ISO 3449:2005 Level II |
Füllmengen
| Seitenantrieb – jeweils – LGP | 10 l |
|---|---|
| Kurbelgehäuse – mit Filter | 10 l |
| DEF-Tank (Diesel Exhaust Fluid, Abgasreinigungsflüssigkeit) | 19 l |
| Getriebe – Hydrauliktank | 90 l |
Füllmengen
| Seitenantriebe – jede Seite | 10 l |
|---|
Getriebe
| Fahrpumpen | 1 |
|---|---|
| Höchstgeschwindigkeit – vorwärts | 9 km/h |
| Höchstgeschwindigkeit – rückwärts | 10 km/h |
| Fahrmotoren | 2 |
| Einstellungen des Druckbegrenzungsventils | 48 kPa |
Gewichte
| Einsatzgewicht – LGP (Low Ground Pressure, geringer Bodendruck) | 9693 kg |
|---|---|
| Einsatzgewicht – LGP, 762 mm (30") | 9893 kg |
| Anmerkung (2) | Maschinen mit Aufreißer wiegen 554 kg (1222 lb) mehr. |
| Anmerkung (1) | Die Angaben gelten für eine Maschine mit Mulcher, Fahrerkabine mit Überrollschutzdach (ROPS, Rollover Protective Structure), Rückfahrwarnsignal, Fahrer, Kühlmittel, Schmierstoffen und vollem Kraftstofftank. |
Gewichte
| Einsatzgewicht | 9362 kg |
|---|
Hydrauliksteuerung
| Pumpenförderstrom | 65 l/min |
|---|---|
| Einstellungen des Druckbegrenzungsventils | 20 kPa |
Klimaanlagensystem
| Klimaanlage | Das Klimaanlagensystem dieser Maschine enthält das fluorierte Treibhausgas R134a als Kältemittel (Erderwärmungspotenzial = 1430). In der Anlage befindet sich 1,8 kg Kältemittel, was einer CO2-Produktion von 2,574 Tonnen entspricht. |
|---|
Laufwerk
| Bodenplattenbreite – Standard | 510 mm |
|---|---|
| Bodendruck – LGP | 31 kPa |
| Spurweite – LGP | 1750 mm |
| Länge – tragende Kettenlänge – LGP | 2310 mm |
| Anzahl der Bodenplatten – je Seite – Laufwerk mit ölgeschmierter Kette (SALT, Sealed and Lubricated Track) | 40 |
| Bodendruck – LGP, 762 mm (30") | 27 kPa |
| Tragende Kettenlänge – LGP, 762 mm (30") | 2310 mm |
| Bodenplattenbreite – LGP | 660 mm |
| Bodenplattenbreite – LGP, 762 mm (30") | 762 mm |
| Spurweite | 1600 mm |
| Anzahl der Rollen – je Seite | 7 |
| Spurweite – LGP, 762 mm (30") | 1860 mm |
Laufwerk
| Bodendruck | 38 kPa |
|---|---|
| Tragende Kettenlänge | 2310 mm |
| Anzahl an Bodenplatten – je Seite – L-Unterwagen | 36 |
Motor
| Motormodell | Cat® C3.6 |
|---|---|
| Leistung – netto | 77 kW |
| Hubraum | 3 l |
| Nettoleistung – 2200/min – SAE J1349 | 77 kW |
| Nettoleistung – 2200/min – ISO 9249/Richtlinie 80/1269/EWG | 77 kW |
Motor
| Antriebsstrang | Hydrostatisch |
|---|
Service Refill Capacities
| Kühlsystem | 19 l |
|---|---|
| Kraftstofftank | 195 l |
Winde
| Gewicht | 610 kg |
|---|---|
| Windenantrieb | Hydrostatisch |
| Steuern | Hydraulisch |
| Geschwindigkeit | Regelbar |
| Max. Seilzugkraft – volle Trommel | 11 kg |
| Schar-Drehkranz-Abstand | 171 mm |
| Seildurchmesser – empfohlen | 16 mm |
| Gesamtbreite | 741 mm |
| Max. Seilgeschwindigkeit – volle Trommel | 63 m/min |
| Seildurchmesser – optional | 19 mm |
| Max. Seilzugkraft – leere Trommel | 18 kg |
| Trommelkapazität – optionales Seil | 78 m |
| Windenlänge | 705 mm |
| Bandagenbreite | 274 mm |
| Max. Seilgeschwindigkeit – leere Trommel | 40 m/min |
| Trommelkapazität – empfohlenes Seil | 113 m |
| Bandagendurchmesser | 254 mm |
