Chargeuses sur pneus

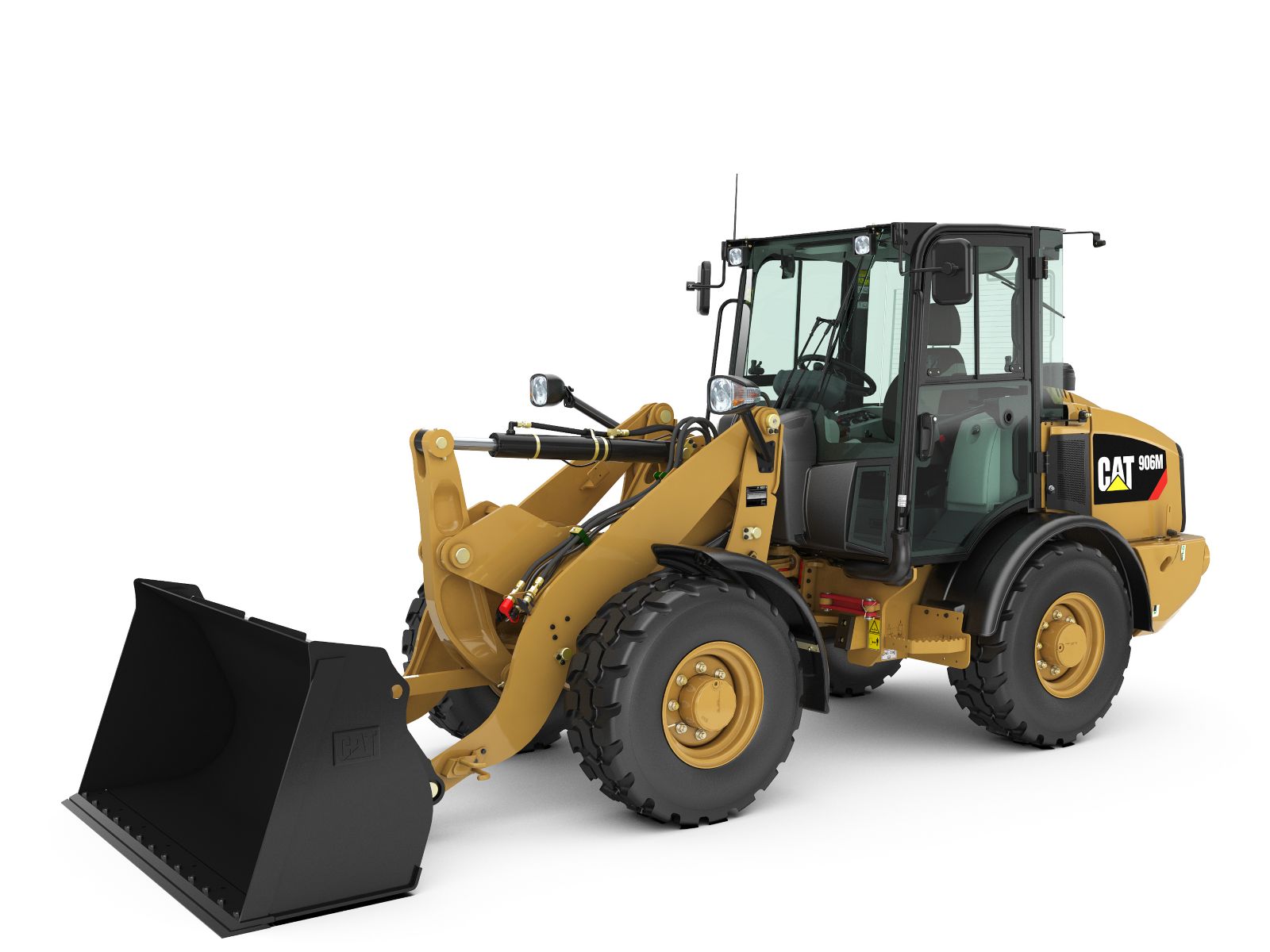

Chargeuse sur pneus compacte Cat 906M V

Cat 906M V

Chargeuse sur pneus compacte

  • Hydraulique additionnelle avec commande proportionnelle
  • Joystick multifonctions avec commande hydraulique pilotée
  • Cabine confort avec une visibilité inégalée
  • Dispositif de levage avec timonerie en Z et guidage parallèle automatique
  • Vitesse rapide (30 km/h) avec direction de secours
  • Conçue pour une longue durée de vie avec une haute valeur à la revente

Avec sa cabine surbaissée, cette machine donne accès à davantage de zones et d'applications sur les chantiers permettant l'accès à ce type de machines. Son fonctionnement est simple et rentable. En outre, elle offre des performances exceptionnelles dans un grand nombre d'applications.

  • Capacité de fonctionnement de 0,75 m³-1,5 m³ (1,0 yd³-2,0 yd³)
  • Elle est idéale pour les parcs de location
  • Hauteur limitée
  • Jantes 18"
Timonerie de chargeuse à levage parallèle : la timonerie en Z optimisée Cat offre une meilleure visibilité et une productivité maximale.

La timonerie en Z optimisée Cat allie l'efficacité d'excavation d'une timonerie en Z classique aux fonctionnalités d'un porte-outil pour des performances et une polyvalence exceptionnelles.

  • Ses forces de levage parallèle et d'inclinaison tout au long de la plage de fonctionnement vous permettent de manipuler des charges en toute sécurité et confiance, tout en privilégiant un contrôle précis.
  • La timonerie ne gêne absolument pas le champ de vision sur la lame de coupe du godet ni les extrémités de fourche.
Le meilleur poste de conduite de sa catégorie : visibilité, ergonomie et confort exceptionnels.

La meilleure place du chantier

Profitez tout au long de la journée du confort de la cabine spacieuse série M :

  • Demandant peu d'efforts tout en offrant une grande réactivité, ce manipulateur intègre un commutateur de marche avant/point mort/marche arrière, des déclencheurs de blocage de différentiel et de débit continu en option, ainsi qu'un circuit hydraulique auxiliaire pour une troisième fonction.
  • Accès simplifié à la cabine avec des barres d'appui et des marches placées de manière ergonomique et une grande plate-forme.
  • Faibles niveaux sonores.
  • Une meilleure visibilité sur l'outil de travail grâce au grand pare-brise et à la timonerie en Z optimisée Cat.
  • Climatisation en option.
  • Siège à suspension pneumatique chauffant en option doté d'un soutien lombaire et d'un réglage d'inclinaison du dossier de siège.

Tableau de bord et écran simples à utiliser

La console avant permet d'accéder facilement aux informations vitales de la machine, ainsi qu'aux contacteurs des projecteurs et du mode ECO. Le mode ÉCO permet d'économiser du carburant et de réduire l'usure du moteur grâce à une commande de régime moteur. La console de droite sert aux fonctions secondaires non commandées par le manipulateur tout-en-un.

  • Le nouveau pavé tactile de la console de droite contient de nouvelles fonctions et de nouveaux réglages électroniques comme la modulation des équipements, l'agressivité Hystat, la commande antitangage, le retour en position d'excavation, la commande de régime moteur, et la commande d'effort à la jante.
  • Affichage LCD pour : la vitesse de translation, le régime moteur, la sélection de la plage de régimes, la température de l'huile hydraulique, le compteur d'entretien, la température du liquide de refroidissement moteur et le niveau de carburant.
  • Indicateurs : filtre à particules diesel, aide au démarrage, moteur, circuit électrique, frein de stationnement, clignotants, freins, feux de route, témoin d'action requise, débit continu, dérivation du filtre hydraulique, position libre du godet, approche lente, sens de marche F/N/R (AV/N/AR).
Cabine
ROPS

SAE J1040 MAI94, ISO 3471-1994.

FOPS

SAE J/ISO 3449 AVR98, Stage II, ISO 3449 1992, Stage II.

Nota (2)

Lorsqu'elle est testée les portes et vitres fermées suivant les méthodes de cycle de travail spécifiées par la norme ISO 6395 2008, la cabine proposée par Caterpillar, correctement montée et entretenue, présente un niveau d'exposition au bruit Leq (niveau de pression acoustique équivalent) de 66 dB(A) type.

Nota (1)

La cabine Cat avec cadre de protection en cas de retournement (ROPS) est montée de série en Amérique du Nord et en Europe.


Caractéristiques de fonctionnement
Capacité nominale du godet
Charge limite d'équilibre - En ligne droite - ISO 14397-1 3932

kg

Angle d'articulation de braquage - Dans chaque sens de marche

39°

Portée - Levage maximal et vidage à 45° 714

mm

Hauteur de déversement - Levage maximal et vidage à 45° 2513

mm

Charge limite d'équilibre - Braquage maximal - ISO 14397-1 3204

kg

Charge limite d'équilibre au braquage maxi 3405

kg


Chaîne cinématique
Marche arrière - Gamme élevée 35

km/h

Marche avant : gamme de vitesse 2 20

km/h

Marche avant - Gamme élevée 35

km/h

Marche arrière : gamme de vitesse 2 20

km/h

Marche avant : gamme de vitesse 1 10

km/h

Marche arrière : gamme de vitesse 1 10

km/h


Circuit hydraulique de la chargeuse
Pression de décharge - Hauteur de charge du vérin d'inclinaison 31000

kPa

Débit maximal - Pompe d'équipement - Débit maximal de la fonction auxiliaire 116

l/min

3e fonction à pression de fonctionnement maximale 23500

kPa

Pression de fonctionnement maximale - Pompe d'équipement 23500

kPa

Débit maximal - Pompe d'équipement - Débit standard de la fonction auxiliaire 73

l/min

Débit maximal - Pompe d'équipement 73

l/min

Pression de décharge - Tige du vérin d'inclinaison 19000

kPa

Pression maximale du débit de suralimentation 22000

kPa

Temps de cycle hydraulique - 1 000 tr/min - Vidage, à la hauteur de levage maximale 3

s

Temps de cycle hydraulique - 1000 tr/min - Relevage, du niveau du sol au levage maximal 9

s

Temps de cycle hydraulique - 1 800 tr/min - Vidage, à la hauteur de levage maximale 1

s

Vérin d'inclinaison - À double effet - Diamètre de l'alésage 90

mm

Temps de cycle hydraulique - 1 800 tr/min - Position libre, du levage maximal au niveau du sol 2

s

Vérin de levage - À double effet - Diamètre de l'alésage 75

mm

Temps de cycle hydraulique - 1800 tr/min - Temps de cycle total 9

s

Vérin d'inclinaison - À double effet - Course 417

mm

Temps de cycle hydraulique - 1800 tr/min - Relevage, du niveau du sol au levage maximal 5

s

Temps de cycle hydraulique - 1000 tr/min - Position libre, du levage maximal au niveau du sol 2

s

Vérin de levage - À double effet - Diamètre de la tige 50

mm

Vérin de levage - À double effet - Course 695

mm

Vérin d'inclinaison - À double effet - Diamètre de la tige 55

mm


Contenances
Essieux : avant

S.O.

Transmission - Boîte de vitesses 8

l

Essieux : arrière

S.O.


Contenances pour l'entretien
Circuit hydraulique - Réservoir compris 70

l

Carter moteur 11

l


Dimensions avec godet (approximatives) - Levage standard - Avec attache ISO
Portée - Godet à 45°* 725

mm

Note (3)

Les dimensions indiquées correspondent à celles d'une machine comprenant des godets normaux GP, des lames de coupe à boulonner, un conducteur de 75 kg (165 lb) et des pneus Dunlop 405/70 SPT9, sans climatiseur.

Largeur - Bande de roulement centrale 1420

mm

Largeur de la machine 1840

mm

Profondeur d'excavation** 95

mm

Nota (2)

**Varie en fonction du pneu.

Largeur - Godet 1890

mm

Longueur - Hors tout* 5469

mm

Longueur : empattement 2170

mm

Hauteur - Axe du godet** 3227

mm

Poids en ordre de marche 5670

kg

Hauteur - Garde au sol** 300

mm

Hauteur de déversement - Godet incliné à 45°* 2478

mm

Hauteur - Du sol à la cabine** 2463

mm

Rayon de braquage - Godet inclus 4420

mm

Angle de fuite

33°

Nota (1)

*Varie en fonction du godet.

Rayon de braquage - Intérieur des pneus 2240

mm

Angle d'articulation

39°

Hauteur de déversement - Godet de niveau** 3027

mm

Angle de vidage au levage maximal

45°


Dimensions avec godet (approximatives) - Levage standard - Avec attache SSL
Largeur - Godet 1890

mm

Rayon de braquage - Intérieur des pneus 2240

mm

Largeur de la machine 1840

mm

Rayon de braquage - Godet inclus 4464

mm

Hauteur de déversement - Godet incliné à 45°* 2359

mm

Angle de vidage au levage maximal

45°

Longueur : empattement 2170

mm

Poids en ordre de marche 5663

kg

Longueur - Hors tout* 5620

mm

Hauteur - Axe du godet** 3227

mm

Nota (1)

*Varie en fonction du godet.

Note (3)

Les dimensions indiquées correspondent à celles d'une machine comprenant des godets normaux GP, des lames de coupe à boulonner, un conducteur de 75 kg (165 lb) et des pneus Dunlop 405/70 SPT9, sans climatiseur.

Angle de fuite

33°

Angle d'articulation

39°

Hauteur de déversement - Godet de niveau** 3035

mm

Hauteur - Garde au sol** 300

mm

Portée - Godet à 45°* 820

mm

Profondeur d'excavation** 107

mm

Largeur - Bande de roulement centrale 1420

mm

Hauteur - Du sol à la cabine** 2463

mm

Nota (2)

**Varie en fonction du pneu.


Direction
Temps de cycle de direction CA - De butée gauche à butée droite - 2 620 tr/min 3

s

Couple de direction maximal - 0° (machine en ligne droite) 50375

Nm

Couple de direction maximal - 39° (braquage maximal) 37620

Nm

Débit nominal - Pompe de direction 43

l/min

Vérin de direction - À double effet - Diamètre de l'alésage 80

mm

Vérin de direction - À double effet - Course 300

mm

Nombre de tours du volant - De complètement à gauche à complètement à droite ou inversement

<6 tours

Vérin de direction- À double effet - Diamètre de la tige 35

mm

Pression de fonctionnement maximale - Pompe de direction 22000

kPa

Angle d'articulation de braquage - Dans chaque sens de marche

39°


Engine
Modèle de moteur

C3.3B DIT Cat®*

Nota (2)

La puissance nette indiquée est la puissance disponible au volant lorsque le moteur est équipé d'un alternateur, d'un filtre à air, d'un filtre d'échappement diesel et d'un ventilateur à vitesse minimale.

Nota (1)

Les valeurs de puissance nominale sont calculées dans les conditions spécifiées par la norme indiquée.


Godets
Capacités des godets

0,75 m³-1,5 m³ (1,0 yd³-2,0 yd³)

Nota

Toutes les capacités s'appliquent à chaque modèle. Lors du choix du godet, il convient de bien comprendre la masse volumique du matériau et l'application pour assurer que la stabilité de la machine reste dans les charges limites d'équilibre indiquées pour le modèle et la configuration.

Normal GP

0,8 m³ (1 yd³), 0,9 m³ (1,2 yd³), 1,0 m³ (1,3 yd³), 1,1 m³ (1,4 yd³), 1,3 m³ (1,7 yd³)

Matériaux légers

1,2 m³ (1,6 yd³), 1,5 m³ (2,0 yd³)

Grappin

0,9 m³ (1,2 yd³) à refus

Tous-travaux

0,75 m³ (1,0 yd³), 0,9 m³ (1,2 yd³), 1,05 m³ (1,37 yd³)


Moteur
Puissance brute maximale 54

kW

Puissance nette 55

kW

Puissance nette nominale - 2 400 tr/min - SAE J1349 54

kW

Émissions

*Le Moteur C3.3B DIT Cat est conforme aux normes sur les émissions EPA Tiers 4 Final (États-Unis)/Stage V (Union européenne) (Europe uniquement) ou Tier 4 Final (Amérique du Nord uniquement).

Puissance brute maximale : SAE J1995 55

kW

Puissance brute maximale : ISO 14396 54

kW

Puissance nette nominale - 2 400 tr/min - ISO 9249 (1977)/CEE 80/1269 55

kW

Course 120

mm

Couple brut maximal : ISO 14396 261

Nm

Puissance brute maximum : DIN ISO 14396 54

kW

Cylindrée 3

l

Couple net maximal : ISO 9249 (1977)/CEE 80/1269 260

Nm

Note (3)

Aucun détarage n'est nécessaire jusqu'à 3 000 m (10 000 ft) d'altitude. Le détarage automatique protège les circuits de transmission et hydraulique.

Alésage 94

mm

Note (4)

Volant en fonction des exigences de référence SAE lorsque le ventilateur est au maximum.

Note (6)

Le Moteur Stage V est disponible en Europe uniquement.

Note (5)

Le Moteur C3.3B Cat conforme aux normes Tier 4 Final/Stage V utilise un système de régénération active qui ne nécessite aucune intervention de la part du conducteur dans des conditions de travail normales.


Moteur - Tier 4 Final/Stage IV
Couple net maximal : SAE J1349 257

Nm


Pneus
Option (3)

340/80 R18 XMCL, Michelin

Nota (1)

*Pneu standard.

Option (5)

340/80 R18, Michelin Bibload

Option (2)

340/80 R18 AT-R, Firestone

Nota (2)

D'autres types de pneus sont disponibles. Contactez votre concessionnaire Cat pour en savoir plus.

Option (6)

405/70 R18 SPT9, Dunlop*

Option (1)

335/80 R18 XZSL, Michelin

Note (3)

Pour certaines applications, les capacités de production de la chargeuse risquent de dépasser la capacité des pneus (donnée par l'indice t-km/h (t-mph)).

Option (7)

12.5/80 R18, Flexport™

Note (4)

Avant de choisir un type de pneu, Caterpillar vous conseille de procéder à une étude de toutes les situations d'utilisation avec le fournisseur de pneumatiques.

Option (4)

340/80 R18 TRI2, Nokian


Poids
Nota

Les spécifications indiquées correspondent à une machine équipée de godets normaux GP, de lames de coupe à boulonner, avec un conducteur de 75 kg (165 lb), de pneus Dunlop 405/70 SPT9, d'un réservoir de carburant plein, d'une cabine confort ROPS, d'un circuit hydraulique à débit standard et d'une attache de type chargeur compact rigide. La 906M est équipée d'un godet de 0,9 m³ (1,2 yd³) avec lame de coupe à boulonner.


Service Refill Capacities
Réservoir de carburant 52

l

Circuit de refroidissement 16

l

Réservoir hydraulique 46

l


Weights
Poids en ordre de marche 5600

kg
