Fraiseuses à froid

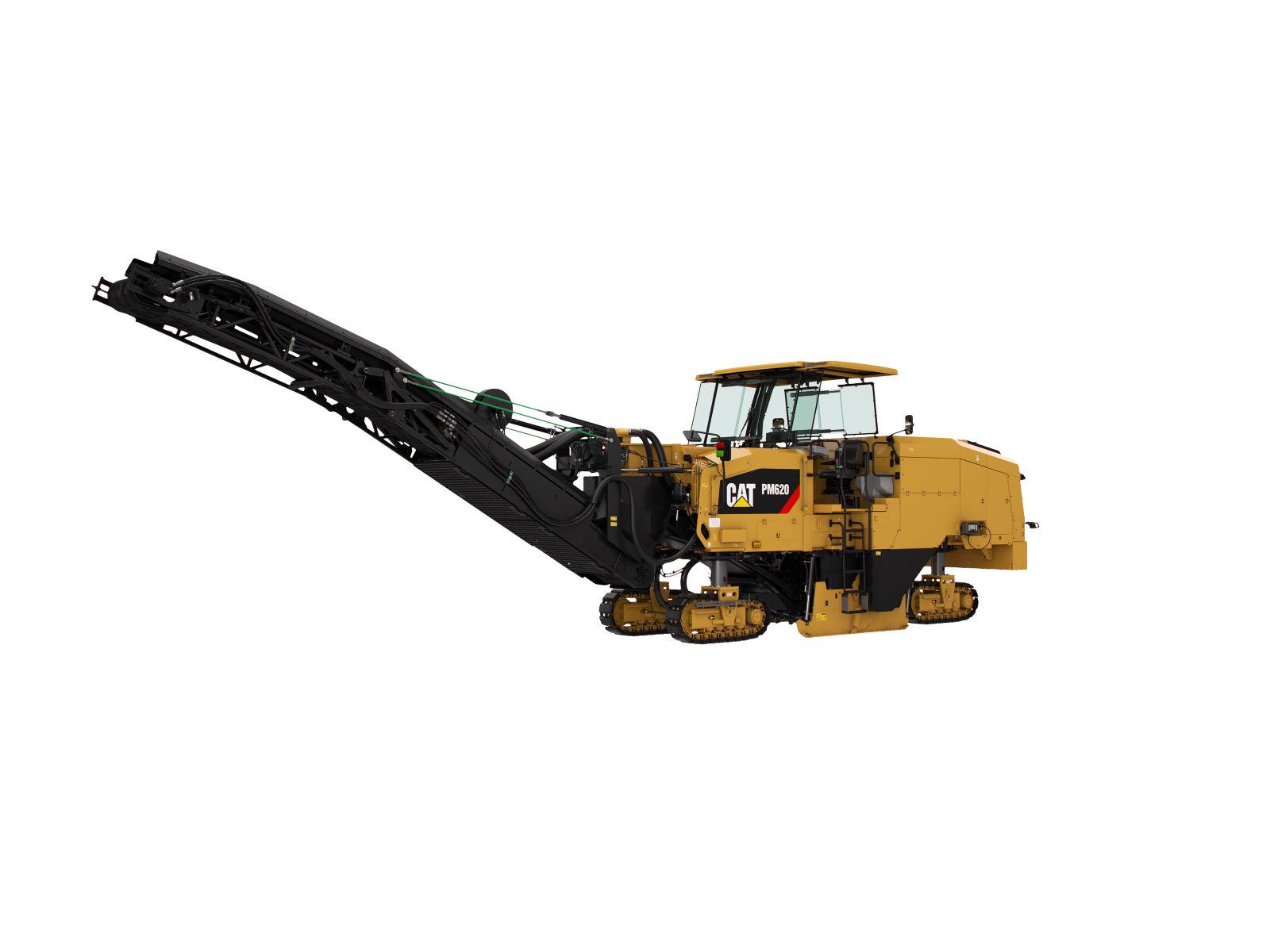

Fraiseuses de chaussée Cat PM620

Cat PM620

Fraiseuses de chaussée

  • Moteur diesel puissant Cat C18, normes d'émissions UE niveau IV
  • Tambour de fraisage d’une largeur de 2010 mm
  • Profondeur de coupe de 330 mm maximale
  • Trois vitesses de fraisage
  • Contrôle automatique de la charge
  • Convoyeur pivotant de 60° des deux côtés
  • Aspiration des poussières
  • Puissant moteur à double turbocompresseur C18 Cat® conforme aux normes régionales sur les émissions
  • La souplesse et l'efficacité du fonctionnement grâce au contrôle de ralenti automatique et les différentes vitesses du rotor optimisent la puissance et la sollicitation du moteur
  • Le circuit de refroidissement à haute capacité maintient le moteur à température idéale pour des émissions réduites et un rendement énergétique optimal
  • La détection automatique de charge sur le rotor ajuste la vitesse de fraisage afin d'empêcher tout calage et d'optimiser la production
Maniabilité et contrôle optimaux
  • Le train de roulement fiable à chaînes tire parti des conceptions éprouvées des tombereaux Cat et d'un système de tension automatique pour assurer des performances constantes et une plus longue durée de vie des chaînes
  • Le solide système de propulsion comprend deux pompes de translation indépendantes qui entraînent deux chenilles à chaîne chacune, selon un schéma d'entraînement croisé à traction élevée
  • Grâce à la commande de traction automatique, la vitesse reste constante dans les applications les plus difficiles
  • Quatre modes de direction avec alignement et suivi avancés assurent un contrôle précis de la géométrie et réduit l'usure des patins
  • Capacité à changer les vitesses du rotor par système électronique pendant le fonctionnement
Un environnement de travail confortable
  • Utilisation en tout confort avec des consoles réglables en hauteur et des commandes intuitives et ergonomiques
  • Mains courantes rétractables qui à l'approche d'obstacles, s'escamotent, puis se redéployent facilement
  • Travaillez le jour et la nuit grâce aux claviers rétro-éclairés et éclairez la zone de travail autour de la machine grâce aux options d'éclairage LED à diffusion étendue du périmètre
  • Optimisez les postes de conduite avec des sièges à suspension en option qui sont repositionnables pour une visibilité et un confort améliorés
  • Des caméras à distance en option améliorent la visibilité sur la lame de coupe et le convoyeur
  • L'option de toit électrique à fermeture vers l'avant et montant unique avec éclairage LED en hauteur et extensions latérales intégrées s'escamote et se redéploie rapidement en cours d'utilisation à l'aide d'un simple bouton afin d'éviter les obstacles en hauteur et un pare-brise en option peut être ajouté pour améliorer le confort
  • Éliminez la poussière au maximum dans les zones de travail grâce au système de réduction de la poussière disponible en option
Enlèvement de matériau
  • Les convoyeurs haute capacité fournissent un enlèvement efficace du matériau fraisé avec une incroyable commande de vidage
  • Une bande transporteuse monobloc et à large ouverture vide efficacement la chambre du rotor
  • Ajustez la vitesse de la bande transporteuse selon le type de matériau et le débit de production, tandis que la fonctionnalité de suralimentation intégrée offre une accélération temporaire de la vitesse de la bande transporteuse, afin d'éjecter le matériau plus vite et plus loin
  • Le sens de la bande transporteuse peut être inversé pour faciliter le nettoyage et des protections magnétiques en vinyle permettent un accès rapide pour inspecter l'usure des rouleaux
Précision d'amorçage avec Technologie intégrée
  • Obtenez une grande précision de coupe reproductible et automatique avec la fonctionnalité Cat GRADE intégrée, dotée du système Grade and Slope
  • Les boîtiers de commande peuvent être repositionnés sans avoir besoin de reconfigurer les paramètres et la couleur d'arrière-plan passe en mode nuit lorsque l'éclairage de travail est activé
  • Disposez d'une commande complète de nivellement longitudinal et transversal depuis n'importe quel boîtier de commande
  • Passez facilement d'un capteur d'inclinaison à l'autre pour une précision continue pendant le fraisage
  • Adaptez la vitesse à laquelle le rotor s'introduit dans la coupe pour un contrôle optimal de la machine
  • Définissez et automatisez les transitions en entrée/sortie des coupes et enregistrez les paramètres pour de futures missions
  • Franchissez en toute facilité les obstacles sur le chemin de coupe à l'aide de la fonctionnalité de passage des obstacles
  • Optimisez le fraisage avec la fonctionnalité 3D intégrale (matériel supplémentaire nécessaire)
Simplicité d'entretien
  • L'entretien est simplifié et plus rapide grâce à de grandes portes d'accès et à un capot électrique permettant d'accéder très facilement aux composants cruciaux
  • Les composants de la chaîne sans entretien et les patins de chaîne faciles à remplacer réduisent les frais d'entretien
  • Des commandes standard au niveau du sol et un dispositif de rotation du rotor à fonctionnement hydraulique en option avec commande suspendue simplifient la dépose et le remplacement des pointes
  • Les options de lavage haute et basse pression en option raccordent le réservoir d'eau embarqué pour un nettoyage pratique
  • Utilisez certaines fonctions de la machine pendant la maintenance et l'entretien grâce au système d'entraînement auxiliaire
  • Le câblage du circuit électrique est à code couleur et numéroté pour faciliter l'identification. Il est de plus protégé par une tresse en nylon résistante à l'abrasion, assurant une durée de vie accrue
  • Intervalles d'entretien de l'huile hydraulique étendus : 3 000 heures sans prélèvement d'échantillons d'huile, 6 000 heures avec des prélèvements d'échantillons d'huile
  • Entretien planifié des chaînes avec les services télématiques Cat Product Link™
  • Les modules de commande électronique (ECM) surveillent les circuits de la machine afin d'avertir le conducteur en cas de problèmes de rendement. Ils peuvent être associés à des options Product Link pour activer des services à distance supplémentaires auprès de votre concessionnaire Cat local
  • Les filtres moteur de type cartouche, à plusieurs composants, sont respectueux de l'environnement, ce qui réduit le gaspillage et baisse les coûts de remplacement
  • La disponibilité optimale des pièces, les concessionnaires idéalement situés et les kits de réparation d'entretien simplifient la commande des composants à forte usure
Rotors à système K
  • Les rotors à système K Cat assurent un flux efficace des matières avec un excellent profil de coupe pour de nombreuses applications
  • Conception conique à double retenue bloquant parfaitement les porte-outils en place sans axe de retenue, boulon ou vis de réglage pour un remplacement plus rapide sans attaches et sans serrage au couple
  • Les palettes réversibles et les alliages ultra-résistants diminuent l'usure et l'abrasion, pour une durée de vie accrue du rotor
  • Les pointes diamantées disponibles en option permettent d'allonger les intervalles de remplacement jusqu'à 80 fois plus que les pointes classiques au carbure
Système de coupe durable
  • Le système d'entraînement du rotor comprend un embrayage sec extra-robuste, un système de tension automatique de courroie pour éviter tout glissement et deux courroies (à cinq nervures) à haute résistance pour entraîner le rotor
  • Chambre de coupe renforcée pour une durée de vie plus longue
  • L'accès amélioré simplifie remplacements de rotors
  • Les skis trempés à plaque latérale sur toute la longueur, le patin de ski embarqué et les patins anti-fracture diminuent l'usure et l'entretien
Des fonctionnalités pratiques

Les fraiseuses de chaussée Cat offrent une grande variété de fonctionnalités et d'options, conçues pour faciliter le fonctionnement et la maintenance quotidiens.

  • Mettez en pause et redémarrez les fonctions de la machine en appuyant sur un simple bouton lors de changements de tombereaux
  • Porte-cannettes en peinture magnétique en option
  • Crochets pour le stockage du flexible d'eau
  • Raccord de remplissage d'eau en angle
  • Support de pelle facilement accessible
  • Indicateurs de profondeur de rotor latéral et supérieur
  • Raccord d'air comprimé sur la console centrale du conducteur
Contenances pour l'entretien
Circuit de refroidissement 85

l

Huile moteur 65

l

Réservoir de liquide d'échappement diesel (DEF) 47

l

Réservoir hydraulique 113

l


Dimensions
Longueur en ordre de marche - Convoyeur relevé 14

m

Largeur en ordre de marche 3

m

Hauteur - Toit 4

m

Dégagement maximum pour le camion 4

m

Rayon de coupe minimal à droite 2

m

Rayon de coupe minimal à gauche 2

m

Pivotement du convoyeur

60 degrés par rapport au centre

Longueur de transport 12

m

Largeur de transport 2

m

Hauteur de transport 3

m


Groupe motopropulseur
Puissance nominale 470

kW

Moteur

C18 Cat

Vitesse de translation maximale 5

km/h

Régime de fraisage maximal 100

m/min


Poids
Poids en ordre de marche 33330

kg

Poids de transport 29430

kg


Système de coupe
Largeur de fraisage 2010

mm

Profondeur de fraisage maximale 330

mm

Vitesses de rotor

100 / 109 / 118 tr/min

Nombre de dents

178
