Mini-pelles Cat 309 High Flow Stage V

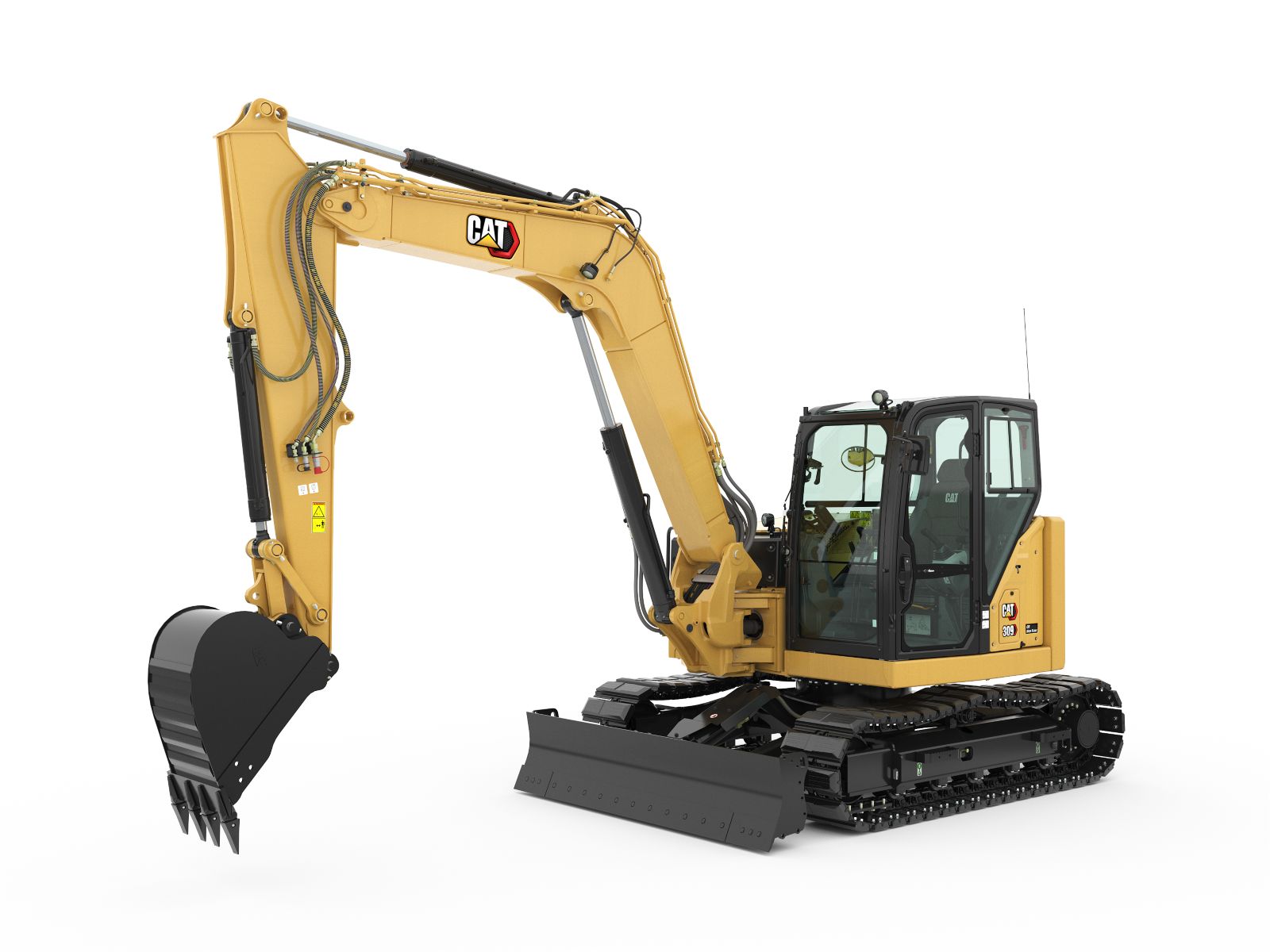

Cat 309 High Flow Stage V

Mini-pelles

  • High Flow hydraulik
  • Hydraulique sensitive offrant des cycles de travail extrêmement courts
  • Forces de rupture et de levage maximales
  • Confort inégalé dans la cabine avec une excellente visibilité
  • Accès exemplaire pour les travaux d'entretien et de service
  • Moteur niveau IIIB avec régénération entièrement automatique du filtre à particules
  • Manutention maximale des matériaux avec une consommation diesel extrêmement faible
Augmentation du poids par rapport à la configuration minimale
Chaînes en acier avec patins 330

kg

Bras long 66

kg

Contrepoids 250

kg


Certification - Cabine
Cadre de protection en cas de retournement (ROPS)

ISO 12117-2:2008

Protection supérieure

ISO 10262:1998 (niveau II)

Cadre de protection en cas de basculement (TOPS)

ISO 12117:1997


Circuit de climatisation
Climatisation

Le système de climatisation de cette machine contient le gaz réfrigérant fluoré à effet de serre R134a (potentiel de réchauffement climatique = 1430). Le système contient 1,0 kg de réfrigérant, avec un équivalent CO2 de 1,430 tonne métrique.


Circuit de tourelle
Vitesse d'orientation de la machine 10

tr/min

Orientation de la flèche - À droite

50°

Orientation de la flèche - À gauche

60°


Circuit hydraulique
Type

Circuit hydraulique à détection de charge avec pompe à pistons à cylindrée variable

Pression en ordre de marche - Orientation 250

bar

Circuit auxiliaire - Secondaire - Débit 33

l/min

Circuit auxiliaire - Principal (haut débit) - Pression 285

bar

Force d'excavation - Bras - Standard 42

kN

Force d'excavation - Bras - Long 35

kN

Circuit auxiliaire - Secondaire - Pression 285

bar

Pression en ordre de marche - Translation 285

bar

Débit de la pompe à 2 400 tr/min 233

l/min

Force d'excavation - Godet 62

kN

Circuit auxiliaire - Principal (haut débit) - Débit 140

l/min

Pression en ordre de marche - Équipement 285

bar


Contenances pour l'entretien
Huile moteur 11

l

Circuit hydraulique 110

l


Dimensions - Bras long
Profondeur d'excavation 4593

mm

Longueur d'expédition hors tout 6816

mm

Hauteur de vidage maximale 5122

mm

Portée de la flèche 3215

mm

Paroi verticale 3354

mm

Profondeur maximale de la lame 671

mm

Longueur du train de roulement hors tout 3200

mm

Largeur de chaîne hors tout 2470

mm

Hauteur de transport 2514

mm

Longueur de bras 2358

mm

Hauteur maximale de la lame 355

mm

Hauteur d'excavation maximale 7089

mm

Encombrement arrière avec contrepoids 1645

mm

Portée maximale 7637

mm

Hauteur de la cabine 2607

mm

Garde au sol 356

mm

Roulement de tourelle - Hauteur 795

mm

Largeur de la bande de roulement/des patins 450

mm

Orientation de la flèche - À gauche 604

mm

Orientation de la flèche - À droite 935

mm

Encombrement arrière sans contrepoids 1450

mm

Portée maximale - Niveau du sol 7449

mm


Dimensions - Bras standard
Orientation de la flèche - À droite 935

mm

Hauteur de vidage maximale 4810

mm

Encombrement arrière sans contrepoids 1450

mm

Hauteur de transport 2487

mm

Portée maximale - Niveau du sol 6930

mm

Longueur du train de roulement hors tout 3200

mm

Hauteur de la cabine 2607

mm

Roulement de tourelle - Hauteur 795

mm

Hauteur d'excavation maximale 3786

mm

Largeur de la bande de roulement/des patins 450

mm

Largeur de chaîne hors tout 2470

mm

Garde au sol 356

mm

Longueur d'expédition hors tout 6731

mm

Portée maximale 7141

mm

Encombrement arrière avec contrepoids 1645

mm

Portée de la flèche 3059

mm

Paroi verticale 2941

mm

Profondeur d'excavation 4058

mm

Longueur de bras 1823

mm

Orientation de la flèche - À gauche 604

mm

Hauteur maximale de la lame 355

mm

Profondeur maximale de la lame 671

mm


Engine
Modèle de moteur

C3.3B Cat


Lame
Hauteur 431

mm

Largeur - Large 2640

mm

Largeur - Standard 2470

mm


Moteur
Puissance nette 52

kW

Cylindrée 3

l

Alésage 94

mm

Puissance nette nominale - 2200 tr/min - Norme européenne Stage V - ISO 9249/CEE 80/1269 53

kW

Puissance brute – ISO 14396 55

kW

Puissance nette nominale - 2 200 tr/min - Norme américaine EPA Tier 4 Final - ISO 9249/EEC 80/1269 52

kW

Course 120

mm


Niveaux sonores
Pression acoustique moyenne (ISO 6395:2008) 99

dB (A)

Remarque

Directive de l'Union européenne « 2000/14/CE »

Pression acoustique (ISO 6396:2008) 72

dB (A)


Poids
Poids maximal en ordre de marche avec cabine** 9565

kg

Nota (1)

*Le poids maximal inclut les chaînes en acier, le conducteur, le réservoir de carburant plein, un bras standard, une lame, mais pas le godet ni les contrepoids.

Nota (2)

**Le poids maximal inclut les chaînes en acier avec patins en caoutchouc, le contrepoids, le conducteur, le réservoir de carburant plein, un bras long, une lame, mais pas le godet.

Poids minimal en ordre de marche avec cabine* 8950

kg


Service Refill Capacities
Réservoir de carburant 147

l

Circuit de refroidissement 10

l

Réservoir hydraulique 53

l


Spécifications
Nota

Les spécifications de la 309 CR sont basées sur une machine équipée d'un train de roulement long (L). Pour connaître les spécifications d'une 309 CR équipée d'un châssis standard, veuillez vous référer aux informations sur la 308 CR.


Système de translation
Performances en côte - Maximales

30 degrés

Pression au sol - Poids minimal 34

kPa

Pression au sol - Poids maximal 37

kPa

Vitesse de translation - Élevée 4

km/h

Vitesse de translation - Faible 2

km/h

Force de traction maximale - Vitesse élevée 28

kN

Force de traction maximale - Vitesse réduite 84

kN


Weights
Poids en ordre de marche 9403

kg
