Motori marini Cat C4.4 ACERT™

Cat C4.4 ACERT™

Motori marini

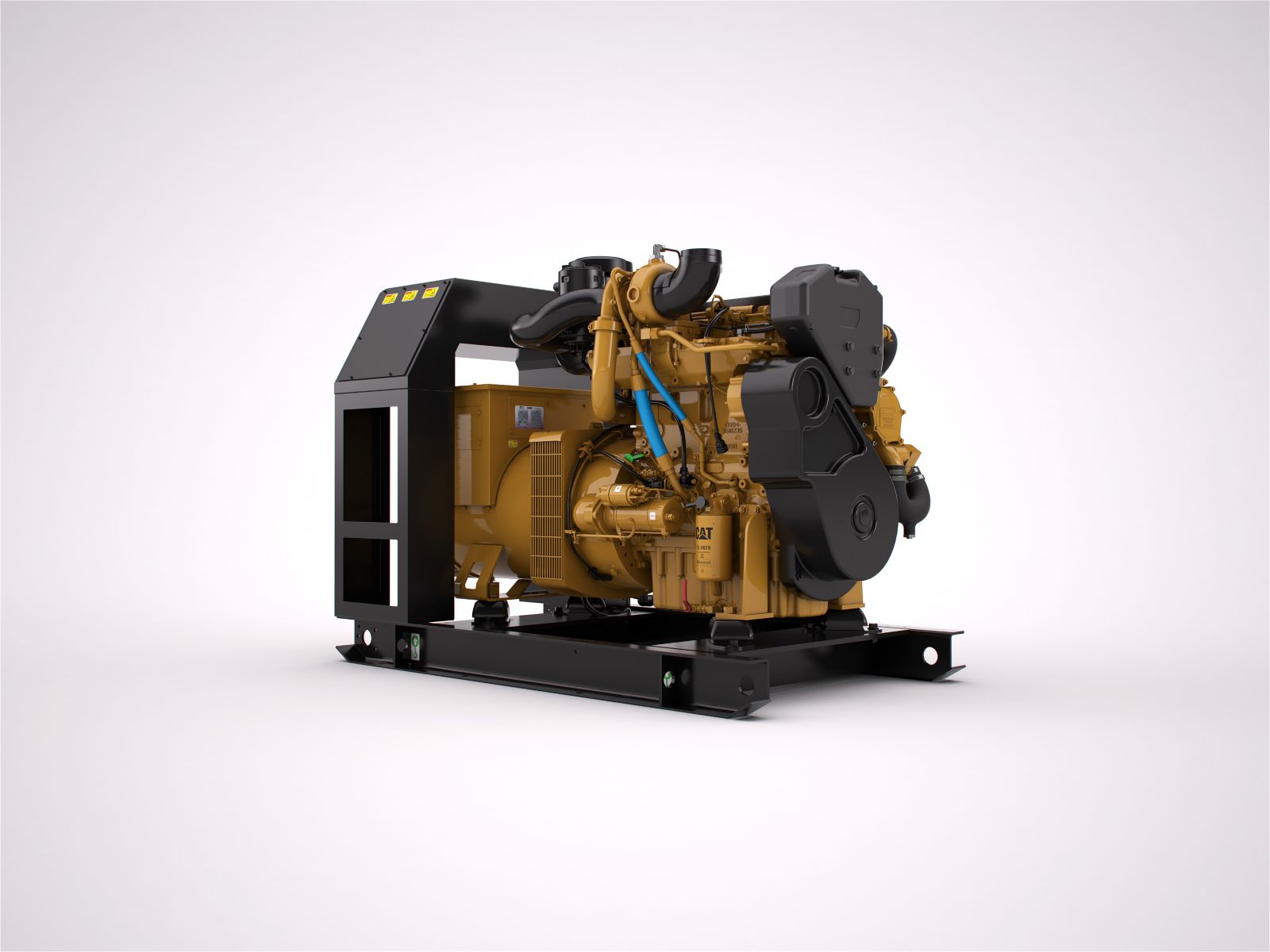

I gruppi elettrogeni marini C4.4 ACERT con scambiatore di calore o raffreddamento in chiglia sono disponibili nelle versioni a 60 Hz con valori nominali di 60, 75, 99, 118 ekW e a 50 Hz con valori nominali di 65, 80, 99 ekW. I gruppi elettrogeni raffreddati con radiatore sono disponibili nelle versioni a 60 Hz con valori nominali di 51, 66, 90 e 105 ekW e a 50 Hz con valori nominali di 58, 73 e 88 ekW. Il motore C4.4 ACERT è conforme agli standard sulle emissioni U. S. EPA Tier 3 ed EU CCNR Stage II. Il motore C4.4 ACERT è controllato elettronicamente con un impianto di alimentazione common rail.

Nuovo monoblocco per bassi livelli di rumore e vibrazioni, carter della distribuzione isolato, coppa dell'olio isolata (consente inoltre una facile manutenzione), pompa e treno di ingranaggi migliorati, albero motore più rigido, strategia di iniezione combustibile multipla, testata a flusso incrociato a 4 valvole, doppia curvatura sul basamento con pareti spesse, pistoni ottimizzati per funzionamento a regimi alti

Punterie idrauliche

La regolazione idraulica delle punterie elimina la necessità di regolazione manuale, richiesta sul modello 1006 (C6.6) ogni 500 ore. Questo sistema viene azionato dalla pressione dell'olio, consentendo ai clienti un notevole risparmio sui costi da un punto di vista operativo.

Livelli di fumo migliorati

Livelli di fumo migliorati del motore meccanico C4.4

Cinghie a serpentina per intervalli di manutenzione più lunghi

Queste cinghie sono più efficienti, perché offrono una maggiore superficie di trasmissione. Durante il funzionamento si sviluppa meno calore e anche la cinghia durerà più a lungo. La cinghia Poly V non si torce come una cinghia a V e mostra le tracce di usura molto prima che si verifichi un guasto.

Telaio base integrato

Adatto per un'ampia gamma di accessori ausiliari

Pompe dell'acqua a ingranaggi

Costi di manutenzione e tempi di inattività ridotti

Turbocompressore raffreddato ad acqua

Adatto per applicazioni "a tenuta di gas"

Tecnologia su misura

Adattata alle esigenze del cliente per: tensione, raffreddamento, alloggiamento del volano con doppia sede per dispositivo di avviamento e opzioni di avviamento impostate in fabbrica

Cofanatura Caterpillar

Gruppo elettrogeno interamente protetto da cofanatura

Sistema di lubrificazione

Capacità dell'impianto di lubrificazione di 11 L (2,8 gal), intervallo di cambio dell'olio di 500 ore, angolo massimo di funzionamento in continuo di 25° (tutte le direzioni), angolo massimo di funzionamento intermittente di 30° (tutte le direzioni), opzioni filtri dell'olio simplex e duplex disponibili

Caratteristiche di progetto

Pannello di controllo di serie sul lato SX con singolo ramo circuitale, 3 posizioni intercambiabili disponibili come opzione per il pannello di controllo

Caratteristiche tecniche del generatore
Eccitazione

AREP

Passo

2/3

Numero di conduttori

12 conduttori ricollegabili

Isolamento

Classe H

Grado IP

IP23

Regolatore di tensione

±0,5 %


Caratteristiche tecniche del gruppo elettrogeno
Potenza nominale minima

58R ekW (50 Hz), 51R ekW (60 Hz)

Potenza nominale massima

88R ekW (50 Hz), 105R ekW (60 Hz)

Frequenza

50 Hz o 60 Hz

Velocità

1.500 o 1.800 giri/min


Caratteristiche tecniche del motore
Aspirazione

TA

Alesaggio 105

mm

Corsa 127

mm

Cilindrata 4

l

Tipo di regolatore

Elettronico

Modello motore

I-4, diesel a 4 tempi


Configurazioni del gruppo elettrogeno
Strategia delle emissioni/del combustibile

Standard sulle emissioni U.S. EPA Tier 3 / CCNR Stage 2


Dimensioni del gruppo elettrogeno
Peso

2.518-2.844 lb (1.142 - 1.290 kg)

Lunghezza

1.699-1.769 mm (66,9-69,6 in), 2.037R mm (80.2R in)

Larghezza

37,6 in (radiatore - 38,8 in)

Altezza

1.141-1.290 kg (2.518-2.844 lb), 1.537R kg (3.389R lb)
