Caricatrici gommate

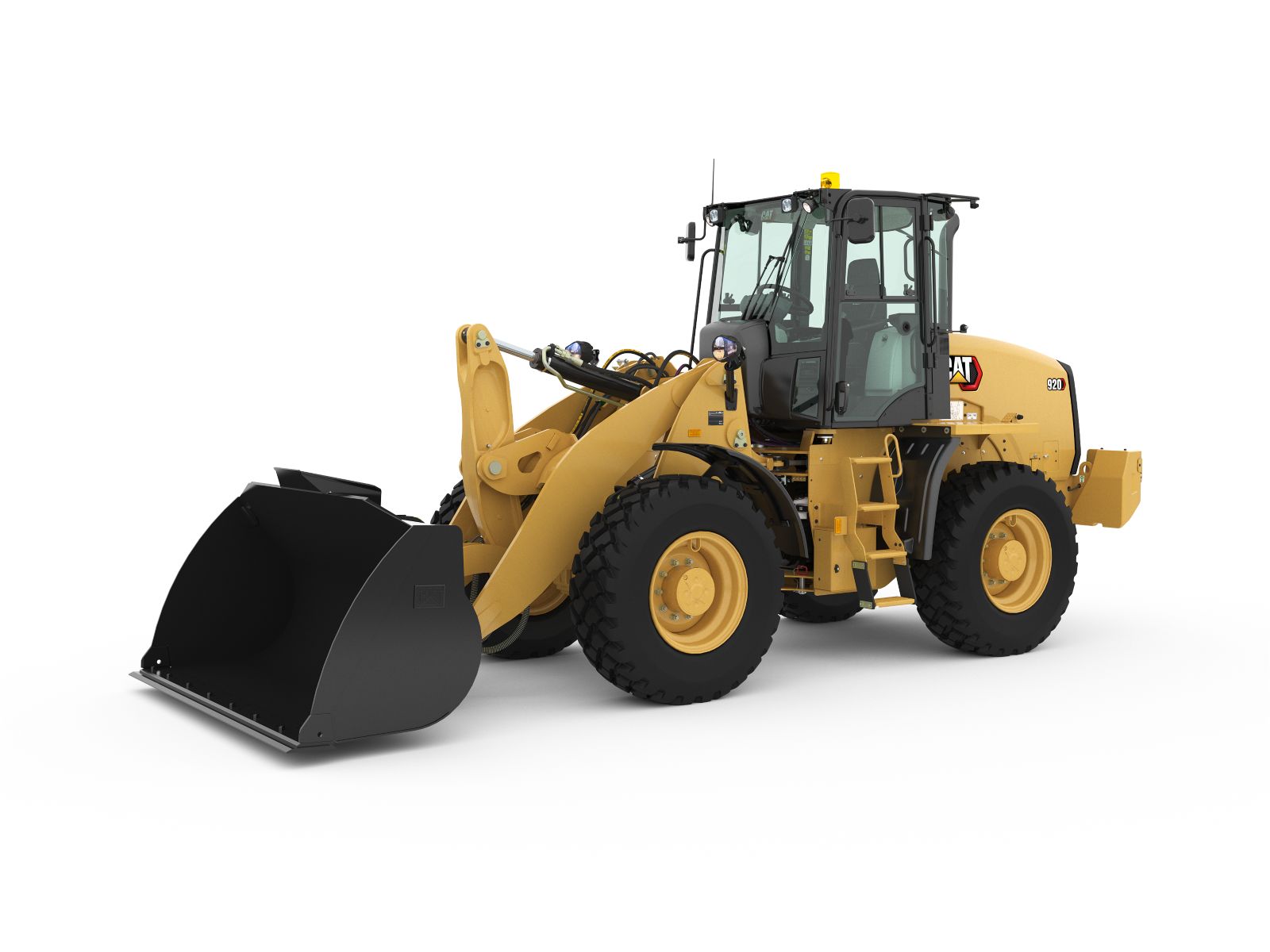

Piccole caricatrici gommate Cat 920

Cat 920

Piccole caricatrici gommate

  • Circuito idraulico supplementare, comando proporzionale
  • Joystick multifunzionale
  • Confortevole cabina, ottima visibilità
  • Braccio sollevamento cinematica a Z ed alzata parallela automatica
  • Versione veloce (40 km/h) con sterzo emergenza
  • Braccio ammortizzato di serie
  • Costruzione solida e duratura, elevato valore rivendita

Conforme a EU Stage V e U.S. EPA Tier 4 Final.

Leverismo della pala con barra a Z ottimizzato Cat

Il leverismo della pala con barra a Z ottimizzato Cat coniuga l'efficienza di scavo di una tradizionale barra a Z con le funzionalità di una pala gommata multiuso per prestazioni e versatilità superiori. Il sollevamento in parallelo e le elevate forze di inclinazione nell'intera gamma di esercizio consentono di gestire i carichi in modo pratico e sicuro con un controllo di precisione. La funzione di braccio lungo, disponibile su richiesta sia per lo sbraccio che per il gioco dello scarico, consente di effettuare un numero maggiore di attività impegnative.

Attrezzature

Il modello 920 presenta le benne serie Performance e le forche per pallet ad alta visibilità esclusive di Cat. Questi attrezzi migliorano la produttività e sono disponibili con attacco in stile IT (Integrate Toolcarrier, pala gommata multiuso), ISO (largo) o Fusion™. Resta assicurata la compatibilità delle attrezzature con attacchi precedenti, quali spazzatrici, benne con chiusura idraulica, benne multiuso e altro.

Impianto idraulico e comandi

L'impianto elettroidraulico all'avanguardia offre un comando di precisione con il minimo sforzo e cicli rapidi. Un joystick con tutte le funzioni consente di mantenere alta l'attenzione sul lavoro. Con la semplice pressione di un pulsante, è possibile regolare la risposta della macchina e adattarla con precisione ai requisiti dell'applicazione specifica. La portata elevata disponibile a richiesta consente di utilizzare anche le attrezzature più esigenti.

Precisione dell’apparato propulsore

I cambi di marcia fluidi e le potenti accelerazioni sono abbinati a una frenata idrostatica modulata nel pedale del freno/di comando a impulsi e creano un ritmo per la movimentazione dei materiali. Il controllo dello scorrimento e il comando del regime motore elettronico facilitano il lavoro come spazzatrice e fresa da neve. L'operatore può impostare cambi marcia fluidi o aggressivi con la semplice pressione di un pulsante.

Cabina

La visibilità a 360 gradi è ulteriormente migliorata grazie alla disponibilità di una telecamera retrovisiva. La cabina deluxe assicura il comfort dell'operatore grazie al sedile a sospensione pneumatica riscaldato e ai comandi facili da usare. Le funzioni disponibili, come la regolazione della risposta dell'attrezzatura e della trasmissione idrostatica, il controllo dell'assetto, i disinnesti di sollevamento e inclinazione, la modalità forca/benna e il controllo del tiro al cerchio, consentono all'operatore di personalizzare la macchina con un leggero clic.

Facilità di manutenzione

Gli intervalli di manutenzione prolungati e un accesso eccellente ai punti di manutenzione rendono più semplici e rapidi i controlli giornalieri, consentendo all'operatore di riprendere il lavoro più velocemente.

Potenza efficiente

Potenza efficiente grazie all'elevato carico di ribaltamento alla massima sterzata, alle alte forze di strappo e alla potenza del motore aumentata, offre una soluzione equilibrata per qualsiasi applicazione del cliente.

Funzioni di risparmio combustibile standard

Le funzioni di risparmio di combustibile standard, come la modalità Eco, la ventola di raffreddamento su richiesta e l'arresto del motore al minimo automatico, rendono il modello 920 potente ed efficiente in termini di consumi.

Assali
Posteriore

Oscillazione ±11 gradi; bloccaggio del differenziale (standard)

Anteriore

Fisso; bloccaggio dei differenziali (standard)


Benne
Capacità benna

1,3-1,9 m3 (1,7-2,5 yd3)

Capacità benna - Uso generale

1,3-1,9 m³ (1,7-2,5 yd³)

Capacità benna - Materiale leggero

2,5-3,5 m³ (3,3-4,6 yd³)


Cabina
Struttura ROPS

ISO 3471:2008

Struttura FOPS

EN ISO 3449:2008 (ISO 3449:2005)

Nota (3)

Il livello di potenza sonora indicato per le configurazioni con marchio CE misurato secondo le procedure di prova e le condizioni specificate nella direttiva 2000/14/CE (e successive modifiche contenute nella direttiva 2005/88/EC) è di 103 dB(A).

Nota (2)

Il livello di pressione sonora sull'operatore dinamico dichiarato, in base alla normativa ISO 6396:2008*, quando la cabina è sottoposta a manutenzione e installata in modo corretto, è di 77 dB(A).

Nota (1)

La cabina e la struttura ROPS (Rollover Protective Structure) sono di serie in Nord America e in Europa.

Nota (4)

*Misurazioni eseguite con gli sportelli e i finestrini della cabina chiusi.


Capacità di rifornimento di servizio
Trasmissione 3

l

Coppa motore 10

l

Serbatoio DEF (Diesel Exhaust Fluid) 18

l

Assali - Posteriori 17

l

Sistema di raffreddamento 21

l

Impianto idraulico - compreso serbatoio 98

l

Assali - Anteriori 17

l

Serbatoio del combustibile 165

l

Serbatoio idraulico 55

l

Nota

Il DEF utilizzato nei sistemi Cat di riduzione catalitica selettiva (SCR, Selective Catalytic Reduction) deve soddisfare i requisiti descritti nella norma 22241-1 dell'International Standards Organization (ISO).


Impianto idraulico della pala
Pressione di scarico - Cilindro di inclinazione 32

kPa

Flusso massimo - Pompa dell'attrezzatura - Flusso massimo della 3a funzione, standard 95

l/min

Flusso massimo - Pompa dell'attrezzo 165

l/min

Pressione di scarico - Cilindro di inclinazione - Pressione di scarico della 4a funzione 32

kPa

Ciclo idraulico - Abbassamento flottante, da sollevamento massimo a terra 2

s

Nota

Tutti i cicli sono elencati con blocco finecorsa disattivato.

Pressione di lavoro massima - Pompa dell'attrezzo 28

kPa

Ciclo idraulico - Ciclo totale 11

s

Ciclo idraulico - Richiamo 2

s

Flusso massimo - Pompa dell'attrezzatura - Flusso massimo della 4a funzione 95

l/min

Ciclo idraulico - Scarico, allo sbraccio massimo 1

s

Ciclo idraulico - Sollevamento, da terra a sollevamento massimo 4

s

Flusso massimo - Pompa dell'attrezzatura - Flusso massimo della 3a funzione, elevato 150

l/min


Motore
Potenza lorda massima 90

kW

Potenza netta nominale - Regime nominale del motore 2

r/min

Potenza lorda massima - Regime motore nominale 2

r/min

Potenza nominale netta - SAE J1349 90

kW

Potenza lorda massima - ISO 14396 (metrica) 122

CV

Potenza nominale netta - ISO 9249 88

kW

Coppia lorda massima - SAE J1995 505

N·m

Coppia lorda massima - ISO 14396 500

N·m

Coppia netta massima - SAE J1349 496

N·m

Coppia netta massima - ISO 9249 493

N·m

Cilindrata 3

l

Foro 98

mm

Corsa 120

mm

Modello motore

Cat C3.6

Emissioni

Il motore è conforme agli standard sulle emissioni Tier 4 Final/Stage V.

Nota

La potenza netta indicata è quella disponibile al volano e alla pompa dell'attrezzatura anteriore con motore dotato di ventola, filtro dell'aria, silenziatore e alternatore.

Potenza lorda massima - ISO 14396 90

kW


Pesi
Peso operativo 9

kg


Pneumatici
Altre scelte includono

17.5 R25 L3 XHA2; 20.5 R25 L3 XHA3; 17.5-25 L2/L3 SGL; 20.5-25 L2/L3 SGL; 17.5-25 L3 HRL D/L-3A; 17.5 R25 L2 da neve; 20.5 R25 L2 da neve; 17.5 R25 gomma piena

Dimensioni standard

17.5 R25 L2 XTLA

Nota (1)

Sono disponibili altre opzioni di pneumatici. Per ulteriori informazioni, rivolgersi al dealer Cat di zona.

Nota (3)

Caterpillar consiglia di rivolgersi al fornitore degli pneumatici per valutare tutte le condizioni prima di scegliere un modello.

Nota (2)

In alcune applicazioni, la capacità produttiva della pala può superare i limiti di resistenza di tonnellate per km/h (ton-mph) degli pneumatici.


Sterzo
Pressione di lavoro massima - Pompa dello sterzo 22000

kPa

Tempi di ciclo dello sterzo - Da completamente a sinistra a completamente a destra - A 2.350 giri/min: velocità ruote sterzanti 90 giri/min 2

s

Angolo di articolazione dello sterzo - In ciascuna direzione 40

°

Numero di giri del volante - Da completamente a sinistra a completamente a destra o da completamente a destra a completamente a sinistra 3

giri

Flusso massimo - Pompa dello sterzo 82

l/min


Trasmissione
Nota

*Il controllo dello scorrimento consente di regolare la velocità di avanzamento da zero fino a 10 km/h (6,3 mph). Il controllo dello scorrimento funziona solo nella gamma di velocità 1.

Marcia avanti e retromarcia - Gamma di velocità 3 40

km/h

Marcia avanti e retromarcia - Gamma di velocità 2* 20

km/h

Marcia avanti e retromarcia - Gamma di velocità 1* 10

km/h
