Caricatrici gommate

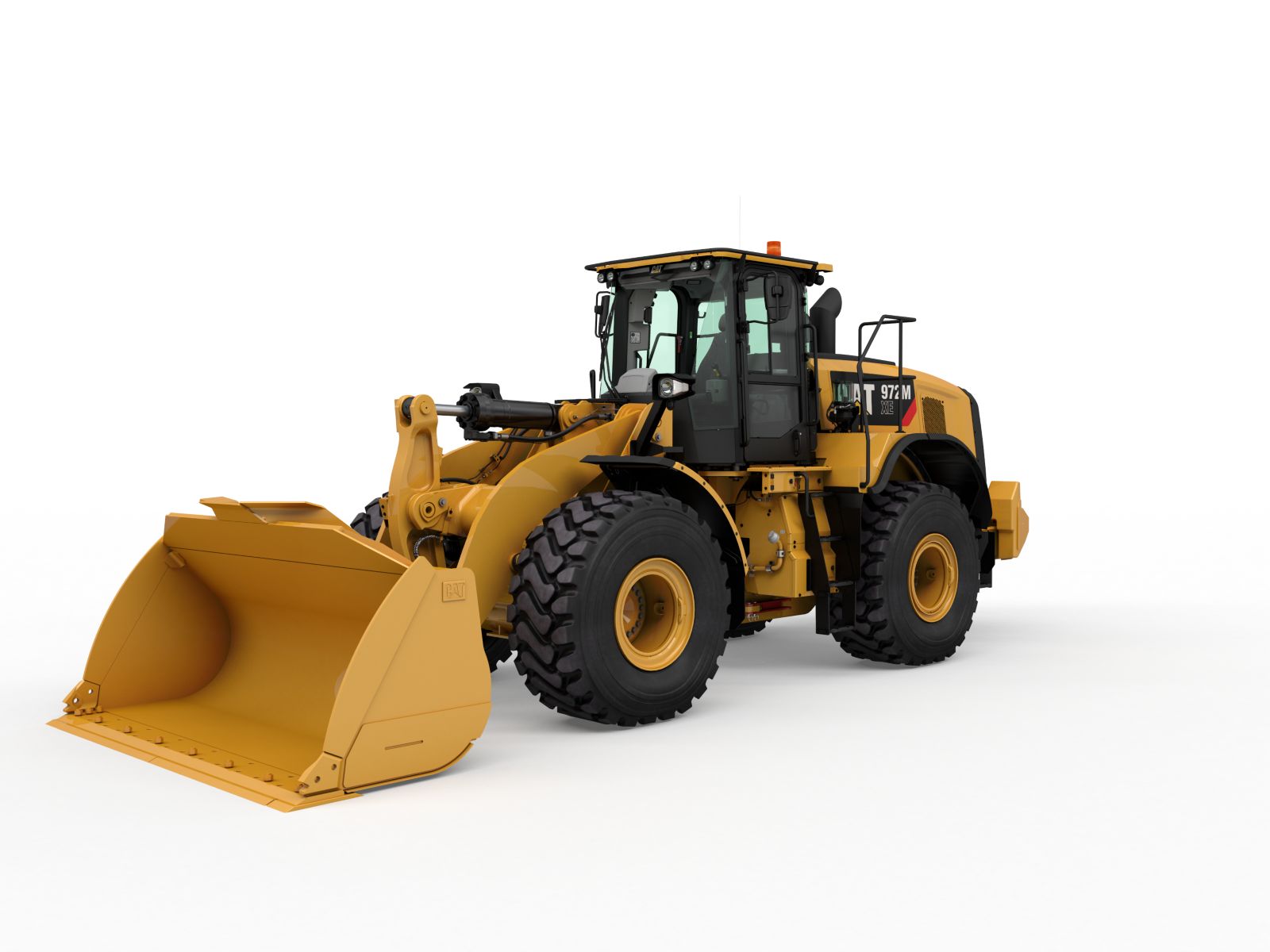

Caricatrici gommate di media grandezza Cat 972M XE

Cat 972M XE

Caricatrici gommate di media grandezza

  • Guida intuitiva in funzione della velocità tramite joystick
  • Comoda cabina con una visibilità impareggiabile
  • Pale efficienti per trattenere meglio il materiale e minimizzare i tempi di ciclo
  • Eccellente strategia di cambio per un cambio di marcia senza strappi e massimi valori d'accelerazione
  • Motore livello V con rigenerazione interamente automatica del filtro antiparticolato
  • Gestione dello spegnimento e del minimo del motore
  • Massima movimentazione dei materiali vari per un consumo minimo di diesel
  • 972M XE / 232kW con trasmissione rivoluzionaria per un consumo imbattibile e più basso in questa classe. Risparmio fino al 25% rispetto alle macchine convenzionali
  • La profonda integrazione della trasmissione a variazione continua Cat, del motore, dell'impianto idraulico e del sistema di raffreddamento aumenta notevolmente le prestazioni e l'efficienza dei consumi.
  • L'abbassamento del regime nominale del motore e l'eliminazione del convertitore di coppia consentono il controllo della velocità in modo indipendente dal regime del motore.
  • I motori ad elevata densità di potenza e dai consumi efficienti sono dotati di elettronica Cat, un processo di iniezione di combustibile e sistemi per la gestione dell'aria.
MAGGIORE PRODUTTIVITÀ
  • La trasmissione a variazione continua assicura innesti fluidi, accelerazione rapida e velocità sui pendii.
  • Le manovre in pendenza risultano più semplici grazie alla decelerazione fissa e alla funzione anti indietreggiamento.
  • La trasmissione a variazione continua integrata offre potenza costante e massima alle velocità ottimali.
  • Le benne della serie Performance, facili da caricare, migliorano la ritenzione del materiale e riducono i tempi di scavo, garantendo miglioramenti significativi in termini di produttività ed efficienza dei consumi.
  • I dispositivi per il bloccaggio dei differenziali si attivano immediatamente, migliorando la trazione per una maggiore produttività.
  • Il sistema di controllo dell'assetto a due accumulatori offre un'ampia gamma di carico utile e una migliore qualità di guida.
  • Opzioni per inerti con offerte specifiche per applicazioni di movimentazione di inerti sfusi.*

    * Le configurazioni e le attrezzature su richiesta possono variare da regione a regione e richiedono la conformità alla politica Caterpillar sul carico utile. Per i dettagli, rivolgersi al proprio rappresentante o dealer Caterpillar.
AFFIDABILITÀ COMPROVATA
  • Il motore Cat C9.3 offre una maggiore densità di potenza con una combinazione collaudata di sistemi elettronici, pneumatici e di alimentazione.
  • Dispone di sistema di rigenerazione Cat automatico, modulo emissioni pulite Cat (CEM, Clean Emissions Module) con filtro antiparticolato diesel (DPF, Diesel Particulate Filter) e serbatoio e pompa DEF (Diesel Exhaust Fluid).
  • È dotato di pompa elettrica di adescamento del combustibile e separatore acqua/combustibile
  • Utilizzando una progettazione dei componenti e processi di collaudo delle macchine meticolosi, è possibile garantire affidabilità e tempi di attività senza eguali.
VALORE E DURATA A LUNGO TERMINE
  • La trasmissione avanzata e gli assali fanno fronte alle applicazioni più estreme.
  • Il telaio resistente assorbe gli impatti delle attività di scavo e carico, mentre il sistema del giunto di articolazione offre un'elevata robustezza del cuscinetto.
  • Il sistema di filtraggio idraulico dell’intero flusso, con filtrazione fuori linea aggiuntiva, migliora la robustezza dell’impianto idraulico e la durata dei componenti.
TECNOLOGIA ORIENTATA ALLA PRODUTTIVITÀ
  • Sviluppata per monitorare, gestire e migliorare le attività in cantiere.
  • La tecnologia PAYLOAD garantisce una misurazione accurata del peso* del materiale caricato e trasportato. I dati di Payload vengono visualizzati in tempo reale per migliorare la produttività e ridurre il sovraccarico.
  • La tecnologia DETECT migliora la consapevolezza rispetto all'area di lavoro circostante l'attrezzatura di lavoro e fornisce avvisi che contribuiscono a mantenere al sicuro persone e risorse nel cantiere.
  • La tecnologia LINK vi connette in modalità wireless alle attrezzature per accedere alle informazioni essenziali necessarie per gestire l'attività. Grazie alle preziose informazioni ottenute sulle prestazioni della macchina o dell'intera flotta, è possibile prendere decisioni tempestive basate sui fatti per ottimizzare l'efficienza e la produttività in cantiere.
  • L'abbonamento Advanced Productivity opzionale fornisce informazioni complete e utili per agire, che aiutano a gestire e migliorare la produttività e la redditività delle attività.

    *Non legale per il commercio.
SICUREZZA SUL LAVORO, OGNI GIORNO
  • L'accesso alla cabina con ampio sportello, l'apertura sportello a distanza a richiesta e i gradini simili a quelli di una scala garantiscono stabilità.
  • Il parabrezza dal pavimento al tetto, i grandi specchi con specchietti orientabili integrati e la telecamera posteriore offrono una visibilità in tutte le direzioni leader del settore.
  • Il sistema di monitoraggio computerizzato include diverse spie.
  • La telecamera posteriore migliora la visibilità sul retro della macchina, permettendo di lavorare in modo pratico e sicuro.
  • Il sistema radar di rilevamento oggetti sul retro, disponibile su richiesta, informa l'operatore della presenza di un oggetto in zona critica durante la retromarcia, migliorando la sicurezza del cantiere.
RISPARMIATE IN ASSISTENZA E MANUTENZIONE
  • Intervalli di manutenzione prolungati tra cui:
  1. Intervallo di cambio dell'olio motore e di sostituzione del filtro dell'olio fino a 1.000 ore
  2. Intervallo di sostituzione del filtro idraulico fino a 1.000 ore
  3. Intervallo di cambio dell'olio di trasmissione fino a 4.000 ore
  • Cofano inclinabile monopezzo per accedere alla cabina in modo rapido e agevole.
  • I centri di manutenzione elettrica aumentano la praticità e agevolano l'accesso.
  • L'accesso ai punti di rifornimento del combustibile e ai punti di manutenzione giornaliera permettono una riduzione dei tempi di manutenzione.
  • Il sistema di autolubrificazione Cat, totalmente integrato e disponibile a richiesta, assicura un monitoraggio completo del sistema e la massima visibilità delle prove diagnostiche.
  • Supporto dell'aggiornamento flash a distanza.
  • Durata prolungata degli pneumatici con ausili alla trazione durante la marcia.
PROGETTATO PER GLI OPERATORI
  • Sedile facilmente regolabile di ultima generazione con design moderno e un rivoluzionario sistema di sospensioni. È disponibile in tre assetti e può essere dotato di cintura di sicurezza a 4 punti.
  • L'insonorizzazione, le guarnizioni e i supporti di smorzamento riducono rumori e vibrazioni per un ambiente di lavoro silenzioso.
  • Lo sterzo con joystick elettroidraulico montato sul sedile garantisce un controllo preciso e riduce drasticamente l'affaticamento del braccio, per un comfort e un'accuratezza ottimali.
  • I comandi elettroidraulici (EH), il freno di stazionamento e la funzione di inclinazione e sollevamento con leva ad asse singolo (SAL) migliorano la manovrabilità e la gestione dei comandi.
  • I comandi ergonomici e intelligenti sono intuitivi e semplici da usare.
  • Il display touchscreen multifunzione a colori permette agli operatori di rimanere sempre concentrati.
  • Il sistema di controllo dell'assetto di ultima generazione funziona come ammortizzatore, migliorando la qualità di guida su terreni irregolari.
  • I gradini inclinati e un pratico corrimano agevolano l'accesso allo spazio operativo.
  • I finestrini più ampi migliorano la visibilità mentre gli specchietti convessi e orientabili aumentano la visione laterale e posteriore del conducente.
MODELLI SPECIALI PERSONALIZZATI

RIFIUTI E MATERIALI INDUSTRIALI

  • Progettato per l'utilizzo in stazioni di trasferimento, depositi di riciclaggio e cantieri di demolizione.
  • La protezione installata in fabbrica migliora il tempo di attività; le protezioni proteggono le guarnizioni degli assali, i cilindri dello sterzo, il basamento, il telaio anteriore, la trasmissione, i cilindri di inclinazione, la cabina inferiore e la scatola posteriore. Il pacchetto include centri di servizio rinforzati, gradini con cavi per impieghi gravosi, deflettori dei cilindri di sollevamento, parafanghi anteriori stretti e parafanghi con deflettori posteriori in acciaio.
  • Le opzioni installate in fabbrica disponibili sono: pneumatici in gomma piena, protezione posteriore della macchina, vetro della cabina montato su gomma, prefiltro motore, prefiltro cabina alimentato e filtrato e ventola di raffreddamento a passo variabile.
  • Le benne per rifiuti Cat disponibili separatamente sono i modelli da caricamento e trasporto, da compattazione e serraggio, da spianatura e a polipo, che possono essere dotate di tagliente in acciaio o gomma.

ACCIAIERIA

  • Progettato per l'ambiente di lavoro gravoso delle acciaierie e delle applicazioni di movimentazione delle scorie.
  • Il pacchetto appositamente progettato fornisce protezione dal calore per tubi idraulici, cablaggi e componenti elettrici.
  • La protezione protegge il cilindro di inclinazione, le luci di lavoro e la parte inferiore della macchina.
  • Il rinforzo irrobustisce i paraurti, i passaruota, i centri di assistenza e il tetto metallico.
  • Un sistema di uscita posteriore fornisce scale di emergenza lungo la parte posteriore della macchina.
  • I comandi ridondanti a terra, compresi i comandi della trasmissione, del motore e del freno di stazionamento, forniscono un ulteriore livello di sicurezza.
  • La benna per scorie CAT è disponibile separatamente.

RESISTENZA ALLA CORROSIONE

  • Progettato per ambienti corrosivi come impianti di fertilizzanti, industrie chimiche, settore agricolo, porti di acqua salata e altri.
  • Protezione in fabbrica di tutti i componenti della macchina che possono essere esposti a materiali corrosivi.
  • Il trattamento comprende masse radianti del refrigeratore E-Coat, rivestimento aggiuntivo sulla valvola idraulica principale, adesivo termorestringente su tubi idraulici, raccordi e cavi elettrici, lubrificazione di tutte le cerniere, cofanatura Zerust® per lavori con componenti elettronici in presenza di vapore, alternatore per impieghi extra gravosi, prefiltro motore a turbina e vernice protettiva su vano motore, telaio interno e tutte le parti metalliche non verniciate.
Benne
Capacità benna

3,20-9,94 m³ (4,19-13,00 yd³)


Capacità benna
Capacità benna

3,20-9,94 m³ (4,19-13,00 yd³)


Capacità di rifornimento di servizio
Differenziale - Riduttori finali - Anteriori 57

l

Sistema di raffreddamento 71

l

Basamento 24

l

Serbatoio del DEF 16

l

Trasmissione 63

l

Differenziale - Riduttori finali - Posteriori 57

l

Serbatoio del combustibile 302

l

Serbatoio idraulico 125

l


Dimensioni - Sollevamento elevato
Altezza perno d'incernieramento alla massima altezza di sollevamento 4

mm

Distanza dal centro dell'assale posteriore all'attacco 1775

mm

Altezza alla sommità del tubo di scarico 3

mm

Larghezza massima agli pneumatici 3009

mm

Angolo di richiamo alla massima altezza

71gradi

Distanza libera da terra 434

mm

Altezza - Sommità della struttura ROPS 3

mm

Carreggiata 2

mm

Lunghezza totale - Senza benna 8

mm

Gioco del braccio di sollevamento alla massima altezza di sollevamento 4

mm

Altezza - Sommità del cofano 2

mm

Passo 3550

mm

Angolo di richiamo all'altezza di trasporto

49 gradi

Distanza dal centro dell'asse posteriore al bordo del contrappeso 2

mm

Altezza perno d'incernieramento in posizione di trasporto 778

mm

Angolo di richiamo al suolo

39 gradi

Nota

Tutte le dimensioni sono indicative e si basano sugli pneumatici L3 Michelin XHA2.


Dimensioni - Sollevamento standard
Distanza dal centro dell'asse posteriore al bordo del contrappeso 2

mm

Angolo di richiamo alla massima altezza

56°

Distanza dal centro dell'assale posteriore all'attacco 1775

mm

Lunghezza totale - Senza benna 7

mm

Passo 3550

mm

Altezza perno d'incernieramento in posizione di trasporto 680

mm

Altezza alla sommità del tubo di scarico 3

mm

Distanza libera da terra 434

mm

Angolo di richiamo all'altezza di trasporto

50 gradi

Altezza - Sommità del cofano 2

mm

Carreggiata 2

mm

Gioco del braccio di sollevamento alla massima altezza di sollevamento 3

mm

Angolo di richiamo al suolo

41 gradi

Altezza perno d'incernieramento alla massima altezza di sollevamento 4

mm

Altezza - Sommità della struttura ROPS 3

mm

Larghezza massima agli pneumatici 3009

mm

Nota

Tutte le dimensioni sono indicative e si basano sugli pneumatici L3 Michelin XHA2.


Impianto idraulico
Impianto dell'attrezzo - Pressione di funzionamento massima 31

kPa

Ciclo idraulico - Totale 11

s

Impianto dell'attrezzo - Resa massima della pompa a 1.600 giri/min 385

l/min

Tipo di pompa dell'attrezzatura

Pistone a cilindrata variabile


Livelli di rumorosità
Nota (2)

**Per macchine vendute nei paesi dell'Unione Europea e nei paesi che adottano le Direttive UE.

Con velocità della ventola di raffreddamento al valore massimo: livello di potenza sonora esterna (ISO 6395:2008) 107

dB(A)

Nota (1)

*Distanza di 15 m (49,2 piedi), percorsa in avanti in seconda marcia.

Con velocità della ventola di raffreddamento al valore massimo - Livello di pressione sonora esterna (SAE J88:2013)

76 dB(A)*

Con velocità della ventola di raffreddamento al 70% del valore massimo: livello della pressione sonora sull'operatore (ISO 6396:2008)** 67

dB(A)

Con velocità della ventola di raffreddamento al 70% del valore massimo: livello di potenza sonora esterna (ISO 6395:2008)**

105 LWA***

Nota (3)

***Direttiva dell'Unione Europea 2000/14/CE e successive modifiche contenute nella direttiva 2005/88/CE.

Con velocità della ventola di raffreddamento al valore massimo: livello della pressione sonora sull'operatore (ISO 6396:2008) 67

dB(A)


Motore
Potenza netta - ISO 9249 232

kW

Emissioni

Tier 4/Stage IV

Potenza netta massima - 1.600 giri/min - SAE J1349 - Unità metriche 232

kW

Cilindrata 9

l

Potenza netta massima a 1.600 giri/min - SAE J1349 232

kW

Modello motore

Cat C9.3

Coppia lorda di picco - 1.200 giri/min - SAE J1995 1

N·m

Potenza netta massima a 1.600 giri/min - ISO 9249 232

kW

Coppia lorda di picco - 1.200 giri/min - ISO 14396 1

N·m

Potenza netta massima - 1.600 giri/min - ISO 9249 - Unità metriche 232

kW

Coppia netta massima - 1.200 giri/min 1

N·m

Nota

L'impianto di climatizzazione su questa macchina contiene gas refrigerante fluorurato a effetto serra R134a (potenziale di riscaldamento globale = 1.430). L'impianto contiene 1,6 kg di refrigerante con un equivalente di CO2 di 2,288 tonnellate metriche.


Motore - Tier 4 Final/Stage IV
Emissioni

Tier 4/Stage IV


Pesi
Peso operativo 24

kg

Nota

Peso in base a una configurazione della macchina con pneumatici Michelin radiali 26.5R25 XHA2 L3, serbatoi pieni, operatore, contrappeso standard, avviamento a freddo, parafanghi basculanti, Product Link™, bloccaggio manuale del differenziale/assali con differenziale aperto (anteriore/posteriore), protezione trasmissione, impianto secondario dello sterzo, insonorizzazione e benna da 4,8 m³ (6,28 yd³) per uso generale con BOCE.


Specifiche operative
Carico statico di ribaltamento - Rotazione completa di 37° - Con flessione dello pneumatico 16

kg

Forza di strappo 196

kN

Carico statico di ribaltamento - Rotazione completa di 37° - Senza flessione dello pneumatico 17

kg

Nota (1)

Per una configurazione della macchina come definita alla voce "Peso".

Nota (2)

Piena conformità allo standard ISO 143971:2007, sezioni da 1 a 6, che richiede una verifica del 2% tra i calcoli e le prove.


Trasmissione - marce virtuali
Retromarcia - 3 28

km/h

Marcia avanti - 1 6

km/h

Marcia avanti - 2 12

km/h

Retromarcia - 2 12

km/h

Marcia avanti - 3 22

km/h

Marcia avanti - 4 39

km/h

Retromarcia - 1 6

km/h

Nota

Massima velocità di marcia su veicoli standard con benna vuota e pneumatici standard L3 con raggio di rotolamento di 826 mm (32,5 pollici).
