Caricatrici gommate

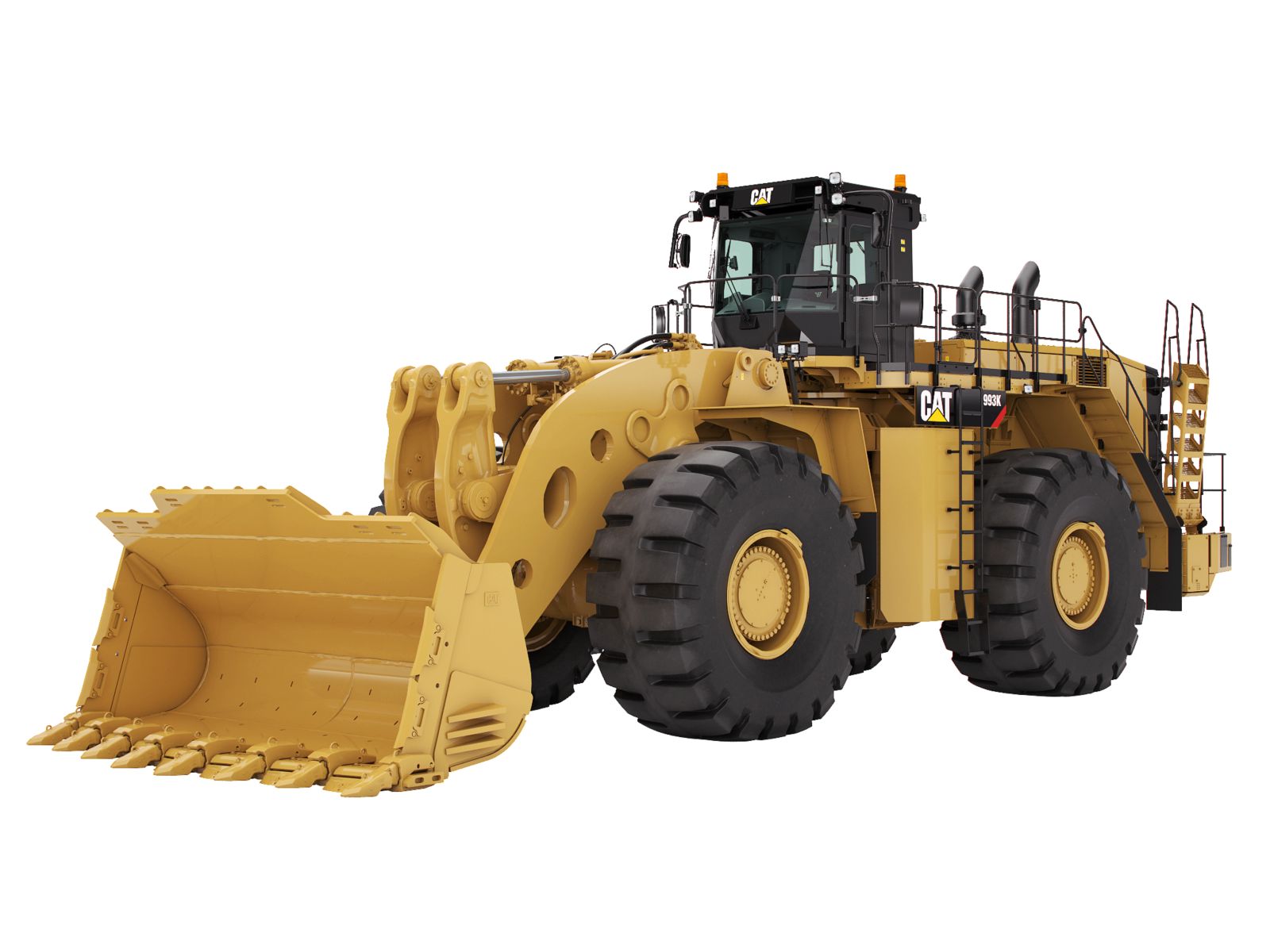

Grandi caricatrici gommate Cat 993K

Cat 993K

Grandi caricatrici gommate

  • Peso operativo: 133'500kg; Prestazione: 782kW
  • Guida semplice e comoda tramite leva con cambio marcia digitale
  • Cabina dal nuovissimo design per una visibilità impareggiable
  • Convertitore con stadio diretto e preselezione della forza di trazione per un funzionamento efficiente
  • Forze di trazione massime sui cerchioni in presenza un terreno con condizioni particolari
  • Pale performanti per trattenere meglio il materiale con cicli di lavoro estremamente brevi
  • Motori CAT poco inquinanti con tecnologia ACERT
  • Gestione dello spegnimento e del minimo del motore
  • Massima movimentazione dei materiali vari per un consumo minimo di diesel

Strutture robuste

Le strutture estremamente durature, in grado di sostenere molteplici cicli di vita e sopportare condizioni di carico estremo, consentono di migliorare i profitti.

  • Il telaio posteriore con un design completamente scatolato e le quattro piastre del lato torre del caricatore resistono agli urti e ai carichi torsionali per mantenere l'allineamento tra l'attacco e il perno del leverismo lato caricatore.
  • Le strutture saldate roboticamente forniscono una penetrazione profonda per garantire la massima durata e resistenza alla fatica.
  • Gli elementi in fusione aumentano la resistenza distribuendo i carichi e riducendo il numero delle parti impiegate.

Bracci di sollevamento

La chiave per raggiungere il massimo in termini di tempi di attività e produttività sono i nostri bracci di sollevamento collaudati sul campo.

  • Il design con barra a Z garantisce una maggiore visibilità dei bordi della benna e della zona di lavoro.
  • I bracci di sollevamento in acciaio calmato assorbono sollecitazioni di carico elevate.
  • La struttura monoblocco in ghisa aumenta la resistenza nelle aree di giunzione dei perni principali.
  • La riduzione delle sollecitazioni sui bracci di sollevamento aumenta la durata e consente maggiori intervalli di manutenzione.

Leverismo anteriore

Per garantire tempi di attività senza interruzioni, la 993K utilizza perni del leverismo con cuscinetti a manicotto Cat che eliminano la necessità degli interventi di ingrassaggio quotidiani e di manutenzione ordinaria.

Apparato propulsore

Controllo integrato della trasmissione e dello sterzo (STIC™)

Reattività e controllo ottimali grazie al sistema STIC che combina la selezione della direzione, della marcia e dello sterzo in un'unica leva.

  • Il semplice movimento laterale consente di sterzare la macchina verso destra o verso sinistra, riducendo al minimo i movimenti dell'operatore.
  • Facile selezione delle marce con le dita.
  • Cicli più fluidi e rapidi e meno fatica per l'operatore tramite l'uso di comandi integrati a basso sforzo.

Trasmissione powershift epicicloidale Cat

Una trasmissione all'avanguardia appositamente progettata per le attività estrattive è il primo passo verso il successo.

  • Cambi di marcia fluidi e coerenti, ed efficienza attraverso i controlli elettronici integrati.
  • Lunga durata e affidabilità grazie agli ingranaggi con trattamento termico e alla metallurgia.
  • Tre velocità di marcia avanti e tre di retromarcia per soddisfare tutte le applicazioni.

Cat C32 ACERT

Il modello 993K utilizza un motore Cat C32 per fornire le prestazioni e l'efficienza richieste dai clienti.

  • Prestazioni su richiesta grazie all'uso di turbocompressori e postrefrigeratori.
  • Elevata riserva di coppia: una riserva di coppia del 33% garantisce prestazioni senza pari durante le attività di scavo e in fase di accelerazione in condizioni di elevata spinta a terra.
  • Maggiore durata del motore grazie a una corsa superiore e a regimi nominali più bassi.
  • Rapida risposta del motore grazie all'impiego di controlli elettronici.

Convertitore di coppia con frizione sulla girante (ICTC, Impeller Clutch Torque Converter) e sistema di controllo della spinta a terra (RCS, Rimpull Control System)

Costo per tonnellata ridotto tramite i sistemi avanzati ICTC e RCS per una spinta a terra modulata.

  • Riduzione dello slittamento e dell'usura degli pneumatici modulando la spinta a terra dal 100 al 25 percento durante la pressione del pedale sinistro. Dopo il raggiungimento del 25% di spinta a terra, il pedale sinistro applica i freni.
  • Riduzione del potenziale di slittamento delle ruote senza ridurre l'efficienza idraulica grazie al sistema RCS.
  • Miglioramento dell'efficienza del combustibile in determinate applicazioni grazie al convertitore di coppia con frizione di blocco che fornisce trasmissione diretta.
Idraulica

Comandi elettroidraulici

Le attrezzature reattive aumentano la produttività degli operatori.

  • Azionamento comodo grazie agli arresti dei cilindri idraulici a comando elettronico.
  • Pratici comandi con arresti morbidi facili da utilizzare.
  • Regolazione dei disinnesti automatici degli attrezzi dall'interno della cabina.

Impianto dello sterzo

Avvii sicuri del funzionamento della pala con un controllo preciso della macchina grazie all'impianto dello sterzo idraulico a rilevamento del carico della 993K.

  • Aumento dell'efficienza grazie alla nostra pompa a pistoni a portata variabile.
  • L'articolazione dello sterzo a 43 gradi permette un posizionamento perfetto per facilitare le operazioni di carico in spazi ristretti.
  • Migliore comfort dell'operatore grazie alle funzioni integrate di controllo dello sterzo e della trasmissione.

Sistema di filtraggio

L'avanzato sistema di filtraggio garantisce migliori prestazioni e maggiore affidabilità dell'impianto idraulico.

  • Filtri di scarico del carter attrezzo/ventola.
  • Filtri di scarico del carter dello sterzo.
  • Filtri ad alta pressione per gli attrezzi, lo sterzo, i freni e la ventola.
  • Filtri anti-ritorno per gli attrezzi a flusso massimo.
  • Filtro anti-ritorno per lo sterzo/la ventola a flusso massimo.
  • Filtraggio pilota.
  • Filtro della trasmissione a maggiore durata.
  • Filtri olio dell'assale anteriore e posteriore.

Impianto idraulico con controllo del flusso positivo

Aumento dell'efficienza grazie al nostro impianto idraulico con controllo del flusso positivo (PFC, Positive Flow Control). L'impianto PFC è caratterizzato da un unico comando per pompa e valvola. Ottimizzando il comando della pompa, il flusso dell'olio idraulico è proporzionale alla corsa della leva di comando dell'attrezzatura.

  • Cicli rapidi e produttivi garantiti da tre pompe a pistoni, completamente variabili e a comando elettronico.
  • La risposta idraulica ottimale migliora la sensibilità e il controllo della benna.
  • Prestazioni ed efficienza continue con riscaldamento ridotto dell'impianto.
Cabina operatore

Cabina operatore

Gli operatori possono lavorare in modo più efficiente e comodo grazie alle funzioni integrate nella cabina ispirate alle esigenze dei clienti.

Accesso in cabina

Entrare e uscire dalla cabina è più facile e sicuro grazie alle innovative caratteristiche ergonomiche.

  • Scaletta di accesso a 45 gradi.
  • Bracciolo/sterzo STIC ripiegabile.

Sistema dei sedili Cat ottimizzato

Massimo comfort e minimo affaticamento dell'operatore con il sistema Cat Optimized Seat.

  • Design alto dello schienale e imbottiture sagomate particolarmente spesse.
  • Sistema a sospensione pneumatica.
  • Comandi e leve al sedile facilmente raggiungibili e regolabili in sei direzioni.
  • Console dei comandi degli attrezzi montata sul sedile e sterzo STIC che si sposta insieme al sedile.
  • Cintura di sicurezza retrattile da 76 mm (3 in).

Sedile per l'istruttore

Formazione confortevole e in sicurezza degli altri operatori grazie al nostro sedile dell'istruttore standard.

  • Cintura di sicurezza retrattile da 76 mm (3 in) di larghezza.
  • Design abbattibile con vassoio per bevande sagomato e vano portaoggetti.

Ambiente

La produttività dell'operatore è migliorata grazie all'ambiente della cabina pulito e confortevole.

  • I supporti viscosi della cabina e il sedile a sospensione pneumatica riducono notevolmente le vibrazioni.
  • Il controllo automatico della temperatura permette di mantenere la temperatura desiderata all'interno della cabina.
  • Cabina pressurizzata con aria filtrata.
  • Livello di rumorosità ridotto a 70 dB(A).
Soluzioni tecnologiche

Soluzioni tecnologiche

I sistemi elettronici del modello 993K sono stati integrati completamente nella macchina per funzionare come un unico sistema. Questa integrazione dà vita a una macchina intelligente e offre più informazioni all'operatore a vantaggio della produttività di entrambi.

VIMS™ 3G

Abbiamo lavorato duramente per consentire ai nostri clienti e operatori di rendere al massimo grazie al sistema VIMS 3G (Vital Information Management System).

  • Il display Advisor di facile visualizzazione è dotato di uno schermo di grandi dimensioni.
  • Funzionamento intuitivo e facile esplorazione grazie alla nostra interfaccia utente migliorata.
  • Riduzione dei tempi di manutenzione, tenendo aggiornati gli operatori su eventuali guasti e sul funzionamento del sistema della macchina.

Profilo operatore

Il comfort dell'operatore inizia con le impostazioni delle funzioni personalizzate della macchina. Grazie al nostro display Advisor, l'operatore può richiamare velocemente i profili personalizzati.

  • Advisor consente di memorizzare fino a 10 profili operatore separati.
  • Tempi di impostazione ridotti per gli operatori grazie ai layout personalizzati delle schermate.

Sistema di controllo del carico utile

Maggiore efficienza grazie al sistema di controllo del carico utile 3.0.

  • Calcolo rapido del carico utile grazie alla funzione di pesatura in movimento.
  • Memorizzazione di 25 diversi materiali per un massimo di 1.000 dumper per la produzione di rapporti completi e precisi delle prestazioni della macchina.

Temporizzatore di ciclo

Impatto positivo sulla produttività grazie al temporizzatore di ciclo che garantisce migliori prestazioni della macchina. Il tempo di carico di ciascun segmento può essere analizzato per ottenere un funzionamento più efficiente.

Caratteristiche:

  • Riepilogo della produzione
  • Utilizzo della macchina
  • Cicli produttivi
  • Riepilogo del carico utile della pala
  • Riepilogo dei consumi di combustibile
Cat MineStar™ System

Cat MineStar™ System

Cat MineStar System, il gruppo di operazioni minerarie e tecnologie di gestione attrezzature mobili integrate più vasto del settore, può essere configurato per adattarsi alle esigenze dell'operazione. I relativi kit di capacità, Fleet, Terrain, Detect, Health e Command, includono una gamma di tecnologie che consentono di gestire qualsiasi operazione, dall'assegnazione della flotta e dal monitoraggio delle condizioni al controllo remoto e autonomo. La 993K può trarre vantaggio da molte di queste tecnologie avanzate, alcune delle quali sono installate di serie.

Fleet

Fleet fornisce in tempo reale informazioni sulle posizioni delle macchine, sull'assegnazione delle attività e sulla gestione della produttività, per fornire una panoramica completa di tutte le operazioni in qualsiasi parte del mondo.

Terrain per il caricamento

Terrain abbinato alla 993K consente la gestione ad alta precisione di operazioni di carico tramite l'uso della tecnologia di guida automatica. Garantisce una maggiore produttività della 993K e fornisce feedback in tempo reale per un'efficienza senza pari.

Detect

Detect offre una visibilità maggiore dell'area circostante aumentando la sicurezza di lavoro. Include un'ampia gamma di funzioni ideate per assistere l'operatore nelle aree a visibilità limitata intorno alle attrezzature fisse e mobili.

Health

Health fornisce dati sul funzionamento e sulla condizione della macchina basati su eventi critici per l'intera flotta. Include funzioni complete di monitoraggio delle attività e dello stato delle attrezzature, con una vasta gamma di strumenti di diagnostica, analisi e segnalazione.

Sicurezza

Sicurezza

Miglioriamo costantemente i nostri prodotti cercando di garantire un ambiente di lavoro sicuro per l'operatore e per chi lavora nel vostro cantiere.

Accesso alla macchina

  • Le scalette a 45 gradi aumentano la sicurezza degli operatori in ingresso e uscita dal modello 993K.
  • Le pedane sono dotate di superfici antiscivolo e nelle aree di manutenzione sono designati punti di lockout/tagout integrati.
  • Le piattaforme di pulizia per il parabrezza forniscono un accesso comodo e sicuro per l'operatore.
  • Nelle aree di manutenzione accessibili da terra o da piattaforma, è garantito sempre l'appoggio su tre punti.
  • Uscita di emergenza.

Visibilità

  • La tendina abbassabile e gli specchietti riscaldati a richiesta garantiscono una maggiore visibilità per operazioni più sicure.
  • Cat Detect con Object Detection System (telecamera retrovisiva e radar) o Vision (telecamera retrovisiva), a richiesta, aumentano la consapevolezza dell'operatore circa l'ambiente intorno alla macchina.
  • I pacchetti di luci garantiscono un'eccellente visibilità sull'area di lavoro.
  • Fari rotanti a LED montati sulla cabina.

Cabina

  • Riduzione delle vibrazioni trasmesse all'operatore grazie ai supporti viscosi della cabina e alla sospensione pneumatica del sedile.
  • Riduzione dei livelli di rumorosità in cabina.
  • Il sedile dell'istruttore garantisce la formazione in sicurezza dei nuovi operatori.
  • Cinture di sicurezza di serie da 76 mm (3 in) per il sedile dell'operatore e dell'istruttore.

Sistema di accesso a comando elettrico

Il sistema di accesso a comando elettrico Cat consente un accesso più semplice alla scaletta principale, migliorando l'ingresso e l'uscita dalla piattaforma posteriore.

  • Sistema di accesso ergonomico e sicuro.
  • Tutti gli operatori possono usufruire di uno spazio adeguato quando utilizzano la scaletta larga.
  • Gli operatori mantengono un contatto a tre punti quando utilizzano i corrimano su ciascun lato.
  • Sollevamento e abbassamento della piattaforma inferiore dalla cabina o da terra.
  • Gli occupanti possono uscire rapidamente grazie a una valvola di disinserimento di emergenza facilmente azionabile se la pala non dovesse funzionare correttamente.
Facilità di manutenzione
  • Intervalli di manutenzione più lunghi per liquidi e filtri.
  • Manutenzione sicura e comoda con accesso da terra o dalla piattaforma e punti di manutenzione raggruppati.
  • Gli sportelli incernierati su entrambi i lati del vano motore offrono un facile accesso per i più importanti controlli di manutenzione quotidiani.
  • Scarichi ecologici per agevolare la manutenzione e proteggere l'ambiente da contaminazioni causate da eventuali fuoriuscite.
  • Prese di pressione remote centralizzate.
  • Riduzione dei tempi di fermo grazie alle notifiche del sistema VIMS, in modo che gli operatori e i tecnici possano risolvere eventuali problemi prima che si verifichi il guasto.
Assistenza clienti

Il dealer Cat è un partner di eccellenza, disponibile ogni volta che un cliente ne ha bisogno.

  • Manutenzione preventiva e contratti di manutenzione garantita.
  • Migliore disponibilità di ricambi a livello mondiale.
  • Miglioramento dell'efficienza grazie alla formazione degli operatori.
  • Componenti rigenerati originali Cat.
Sostenibilità

La pala gommata 993 K incorpora caratteristiche che dimostrano il nostro impegno in materia di responsabilità ambientale.

  • Consumo di combustibile inferiore fino al 10% rispetto al precedente modello 993K per ridurre al minimo le emissioni di CO2.
  • L'arresto del motore al minimo consente di ridurre il consumo di combustibile evitando inutili periodi di tempo trascorsi con il motore al minimo.
  • Riduzione degli sprechi grazie alle batterie esenti da manutenzione o con intervalli di manutenzione estesi.
  • Progettata per vivere più vite, la pala Cat 993K è uno dei prodotti maggiormente rigenerati. Caterpillar fornisce una serie di opzioni sostenibili, come i programmi Reman e Certified Rebuild, che aiutano a massimizzare il ciclo di vita delle macchine. I componenti riutilizzati o ricostruiti usati in questi programmi consentono di ridurre i costi dal 40 al 70%; ciò consente di ridurre i costi di esercizio e tutelare l'ambiente.
  • Caterpillar offre pacchetti di aggiornamento retroattivo che consentono di installare nuove funzionalità su macchine usate e di massimizzare il valore del prodotto. Questi kit di aggiornamento sono parte integrante del processo di rigenerazione dei programmi Cat Certified Rebuild.
Efficienza del sistema con abbinamento perfetto

Abbinamento applicazione

La 993K con dimensioni standard e cassone 777 consente di caricare 90 tonnellate (100 tonnellate metriche) in 3-4 passaggi. La 993K High Lift con cassone 785 consente di caricare 136 tonnellate (150 tonnellate metriche) in sei passaggi.

Combinazione efficiente

Per carichi utili massimi con tempi di caricamento minimi, un sistema di carico/trasporto efficiente inizia con un perfetto abbinamento. Le pale gommate Cat sono abbinate ai dumper da miniera Cat per ottimizzare il volume di materiale movimentato al minor costo di esercizio per tonnellata.

Selezione benne

La selezione della larghezza corretta della benna dipende dai requisiti di penetrazione e dalla destinazione di carico. Le dimensioni delle benne sono abbinate alle capacità della piattaforma per garantire efficienza di carico ottimale e maggiore produttività.

Parti di usura per benna

Parti di usura per benna

La selezione della benna giusta determinerà la produttività della vostra pala. Il processo di selezione inizia con la determinazione della densità del materiale da caricare. Dopodiché, è possibile selezionare la dimensione e le strategie di protezione adeguate agli obiettivi di carico utile nominale della vostra macchina. Il dealer Cat vi aiuterà a configurare la vostra benna o creerà una benna personalizzata e realizzata su misura per la vostra applicazione.

Benna per rocce per impieghi gravosi

Applicazioni: carico frontale di blocchi di materiale compatto. Questa benna è ideale per i materiali ad alto impatto e moderatamente abrasivi.

Benna per roccia con forte abrasione

Applicazioni: carico frontale di minerali di ferro. Questa benna è ideale per i materiali a impatto moderato, molto abrasivi e dove si desidera la finitura del terreno.

Benna per carbone

Applicazioni: per carbone o altri materiali non abrasivi a bassa densità.

Nota:

Alcune applicazioni possono essere molto abrasive. Si noti che le protezioni aggiuntive della benna possono compromettere le prestazioni della macchina, in termini di maggiore richiesta di potenza, maggiori consumi di combustibile e minore produttività. Tenendo in considerazione questo, è importante scegliere la protezione appropriata all'applicazione.

Parti di usura per benna

Aumentate la produttività della vostra pala e proteggete i vostri investimenti nelle benne grazie alle nostre GET (Ground Engaging Tools, Parti di usura). Il dealer Cat di fiducia vi aiuterà a comprendere la vostra applicazione e le vostre esigenze per trovare le GET (parti di usura) ideali. Per un elenco completo delle GET (parti di usura) Cat visitare il sito Web www.cat.com/get.

Assali
Posteriore

Perno di articolazione

Anteriore

Fisso

Angolo di oscillazione

10 gradi


Benne
Capacità benna

12,2 - 23,7 m3 (16,0 - 31,0 iarde cubiche)


Capacità di rifornimento
Impianto idraulico - Solo serbatoio 553

l

Basamento 120

l

Trasmissione 196

l

Differenziale - Riduttori finali - Anteriori 482

l

Differenziale - Riduttori finali - Posteriori 482

l

Serbatoio del combustibile 2170

l

Sistema di raffreddamento 303

l

Impianto idraulico rifornito in fabbrica 873

l


Durata del ciclo idraulico
Abbassamento 3

s

Angolo di richiamo 2

s

Abbassamento flottante 3

s

Durata del ciclo idraulico totale 17

s

Scarico 1

s

Sollevamento 9

s


Impianto idraulico - Sollevamento/Inclinazione
Cilindro di inclinazione - Corsa 1040

mm

Sistema di sollevamento/inclinazione - Pompa

A pistoni a portata variabile

Regolazione della valvola di massima pressione - Sollevamento/inclinazione 29500

kPa

Cilindro di inclinazione - Alesaggio 235

mm

Cilindro di sollevamento - Alesaggio 267

mm

Cilindri - Sollevamento/inclinazione

A doppio effetto

Flusso massimo a 1.650 giri/min 1180

l/min

Sistema di sollevamento/inclinazione - Circuito

Controllo di flusso positivo

Cilindro di sollevamento - Corsa 1682

mm


Impianto idraulico - sterzo
Angolo di sterzata totale 86

°

Regolazione della valvola di massima pressione - Sterzo 34500

kPa

Impianto dello sterzo - circuito

Chiuso

Impianto dello sterzo - pompa

Pistone, a cilindrata variabile

Flusso massimo a 1.985 giri/min (6.900 kPa/1.000 psi) 505

l/min


Livelli di rumorosità
Pressione sonora sull'operatore (ANSI/SAE J1166 FEB08) 72

dB(A)

Pressione sonora dinamica sull'operatore (ISO 6396:2008) 70

dB(A)


Motore
Potenza netta 726

kW


Motore (Tier 2)
Corsa 162

mm

Potenza lorda - SAE J1995 777

kW

Coppia massima a 1.250 giri/min 5470

N·m

Potenza netta - CEE 80/1269 726

kW

Alesaggio 145

mm

Potenza netta - ISO 14396 764

kW

Velocità nominale 1800

r/min

Potenza netta - ISO 9249 726

kW

Cilindrata 32

l

Potenza netta - SAE J1349 719

kW

Emissioni

Standard sulle emissioni U.S. EPA Tier 2 Equivalente

Modello motore

Cat C32 con tecnologia ACERT


Specifiche operative
Peso operativo 133668

kg

Peso operativo (Tier 2)* 133668

kg

Carico utile nominale - Braccio lungo 24

t

Peso operativo* 133668

kg

Abbinamento ai dumper Cat - Standard Lift

777

Peso operativo (Tier 4)* 133668

kg

Carico utile nominale - Standard Lift 27

t

Abbinamento dumper Cat - High Lift

777, 785

Campo della benna

12,2 - 23,7 m3 (16,0 - 31,0 iarde cubiche)

Angolo di articolazione 43

°


Trasmissione
Tipo di trasmissione

Powershift epicicloidale Cat

Marcia avanti - 1 6

km/h

Marcia avanti - 2 11

km/h

Marcia avanti - 3 20

km/h

Retromarcia - 1 7

km/h

Retromarcia - 2 13

km/h

Retromarcia - 3 22

km/h

Trasmissione diretta - 3ª retromarcia 25

km/h

Trasmissione diretta - 1ª retromarcia 8

km/h

Trasmissione diretta - 2ª retromarcia 14

km/h

Trasmissione diretta - 3ª marcia avanti 22

km/h

Trasmissione diretta - 2ª marcia avanti 13

km/h

Trasmissione diretta - 1ª marcia avanti

Dispositivo di blocco disattivato
