Miniescavatori

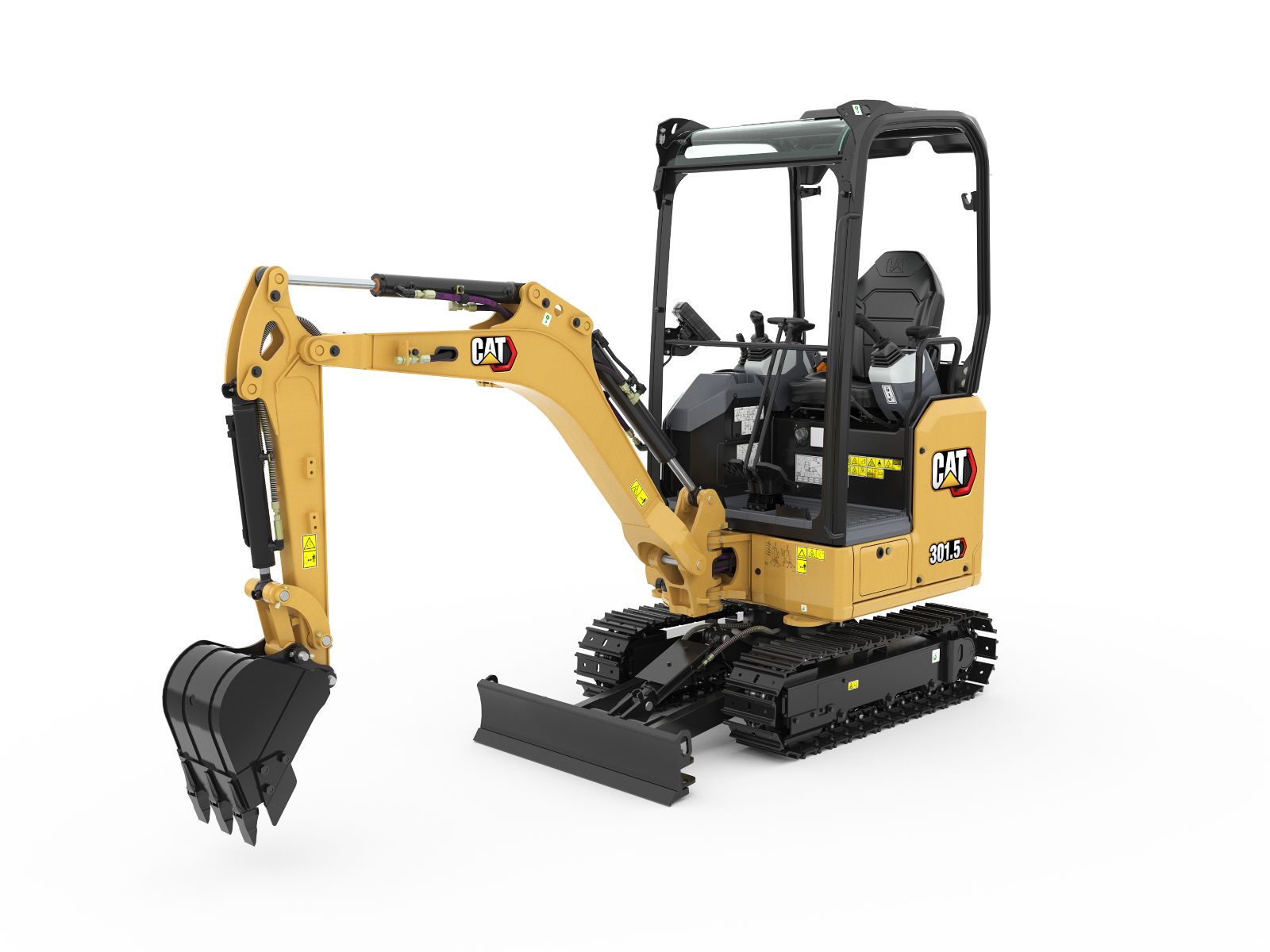

Miniescavatori Cat 301.5

Cat 301.5

Miniescavatori

  • Idraulica Load Sensing per rapidi cicli di lavoro
  • Ineguagliabile confort cabina con ottima visibilità
  • Elevata accessibilità per servizio e manutenzione
  • Allacciamenti per martello e cucchiaio orientabile di serie
  • Massima stabilità grazie al carrello ampliabile
  • La possibilità di avere i poggiapolsi regolabili e il sedile con sospensioni garantisce il massimo comfort per tutto il giorno.
FACILITÀ DI UTILIZZO
  • I comandi sono facili da usare e il monitor LCD intuitivo di nuova generazione permette di leggere facilmente le informazioni sulla macchina.
MODALITÀ DI TRASLAZIONE MEDIANTE STERZO AVAMBRACCIO
  • Con l'opzione Cat Stick Steer è ancora più facile spostarsi in cantiere. Si passa facilmente dai tradizionali comandi di traslazione con leve e pedali ai comandi del joystick premendo semplicemente un pulsante. Il vantaggio di fare meno sforzo e di avere un controllo migliorato è a portata di mano!
PRESTAZIONI ELEVATE IN UN DESIGN COMPATTO
  • Le prestazioni di sollevamento e scavo permettono di svolgere più velocemente il lavoro. Il carro retrattile consente di accedere e di lavorare negli spazi più ristretti. Le funzioni di scavo fin sotto alla lama e di flottaggio del dozer facilitano la pulizia.
SICUREZZA SUL LUOGO DI LAVORO
  • La vostra sicurezza è la nostra priorità. Il miniescavatore Cat è progettato per lavorare sempre in sicurezza. Le luci di lavoro di cortesia e una cintura di sicurezza retrattile fluorescente sono solo un paio delle caratteristiche di sicurezza che abbiamo inserito nella macchina.
MANUTENZIONE SEMPLICE PER MENO TEMPI DI INATTIVITÀ
  • Manutenzione rapida e semplice per il miniescavatore Cat. I punti di controllo di routine sono di facile accesso a terra grazie agli sportelli laterali. L'esclusivo tettuccio inclinabile consente di raggiungere, se necessario, altre aree di manutenzione.
COSTI DI ESERCIZIO RIDOTTI
  • Dotato di funzionalità quali funzionamento al minimo automatico, spegnimento automatico del motore e idraulica efficiente con pompa a cilindrata variabile, il miniescavatore Cat è stato progettato con l'obiettivo di ridurre i costi di esercizio.
Aumento di peso rispetto alla configurazione minima
Avambraccio lungo 7

kg

Cingoli in acciaio 57

kg

Carro espandibile 129

kg


Capacità di rifornimento
Olio motore 4

l

Impianto idraulico 26

l


Certificazione - Tettuccio
Struttura ROPS (Roll Over Protective Structure)

ISO 12117-2:2008

Struttura di protezione antiribaltamento (TOPS)

ISO 12117:1997

Protezione superiore

ISO 10262:1998 Livello I


Dimensioni - Avambraccio lungo
Profondità di scavo 2540

mm

Massima altezza della lama 275

mm

Lunghezza avambraccio 1160

mm

Altezza del braccio - Posizione di spedizione 1040

mm

Sbraccio massimo 3960

mm

Altezza di scavo massima 3490

mm

Nota

*La lunghezza totale di spedizione dipende dalla posizione della lama durante la spedizione.

Rotazione posteriore 820

mm

Lunghezza carro complessiva 1460

mm

Larghezza cingolo - Esteso 1300

mm

Sbraccio con braccio ritratto 1450

mm

Altezza di trasporto complessiva 2310

mm

Massima profondità della lama 260

mm

Sbraccio massimo - A terra 3890

mm

Lunghezza totale di spedizione* 3590

mm

Gioco di scarico massimo 2510

mm

Cuscinetto di rotazione - Altezza 445

mm

Distanza libera da terra minima da sotto carro 155

mm

Rotazione del braccio - sinistra 65

°

Parete verticale 1890

mm

Larghezza cingolo - Retratto 990

mm

Larghezza pattini/cingolo 230

mm

Rotazione del braccio - Destra 50

°


Dimensioni - Avambraccio standard
Cuscinetto di rotazione - Altezza 445

mm

Lunghezza carro complessiva 1460

mm

Sbraccio massimo - A terra 3730

mm

Rotazione del braccio - sinistra 65

°

Sbraccio massimo 3800

mm

Altezza di trasporto complessiva 2310

mm

Massima profondità della lama 260

mm

Distanza libera da terra minima da sotto carro 155

mm

Parete verticale 1800

mm

Profondità di scavo 2340

mm

Larghezza cingolo - Esteso 1300

mm

Larghezza pattini/cingolo 230

mm

Lunghezza avambraccio 960

mm

Altezza di scavo massima 3430

mm

Lunghezza totale di spedizione* 3620

mm

Sbraccio con braccio ritratto 1460

mm

Massima altezza della lama 275

mm

Gioco di scarico massimo 2450

mm

Rotazione del braccio - Destra 50

°

Nota

*La lunghezza totale di spedizione dipende dalla posizione della lama durante la spedizione.

Altezza del braccio - Posizione di spedizione 1090

mm

Rotazione posteriore 820

mm

Larghezza cingolo - Retratto 990

mm


Engine
Modello motore

C1.1


Impianto idraulico
Flusso della pompa a 2.400 giri/min 66

l/min

Forza di scavo - Avambraccio - Lungo 7

kN

Pressione di funzionamento - Rotazione 103

bar

Forza di scavo - Avambraccio - Standard 8

kN

Circuito ausiliario - Primario - Flusso 33

l/min

Circuito ausiliario - Secondario - Pressione 213

bar

Pressione di funzionamento - Traslazione 213

bar

Pressione di funzionamento - Attrezzatura 213

bar

Circuito ausiliario - Secondario - Flusso 14

l/min

Forza di scavo - Benna 14

kN

Circuito ausiliario - Primario - Pressione 213

bar

Tipo

Impianto idraulico load sensing e pompa a pistoni a cilindrata variabile


Lama
Altezza 225

mm

Nota

*Estesa – 1.300 mm (51 pollici)

Larghezza* 990

mm


Livelli di rumorosità
Pressione sonora esterna media (ISO 6395:2008) 93

dB(A)

Nota

Direttiva dell'Unione Europea "2000/14/CE"


Motore
Potenza netta 14

kW

Cilindrata 1

l

Potenza lorda - ISO 14396 16

kW

Corsa 81

mm

Foro 77

mm

Potenza netta nominale - 2.400 giri/min - ISO 9249/CEE 80/1269 14

kW


Pesi
Peso operativo minimo con tettuccio* 1575

kg

Nota (1)

*Il peso minimo è dato da cingoli in gomma, tettuccio, operatore, carro fisso e serbatoio del combustibile pieno.

Peso operativo massimo con tettuccio** 1768

kg

Nota (2)

**Il peso massimo è dato da cingoli in acciaio, tettuccio, operatore, carro espandibile e serbatoio del combustibile pieno.


Service Refill Capacities
Sistema di raffreddamento 3

l

Serbatoio idraulico 18

l

Serbatoio del combustibile 22

l


Sistema di marcia
Forza di trazione massima - Alta velocità 10

kN

Pressione a terra - Peso minimo 27

kPa

Pressione a terra - Peso massimo 30

kPa

Velocità di marcia - Alta 4

km/h

Velocità di marcia - Bassa 2

km/h

Forza di trazione massima - Bassa velocità 16

kN

Pendenza - Massima

30 gradi


Sistema di rotazione
Velocità di rotazione della macchina 9

r/min


Weights
Peso operativo 1768

kg
