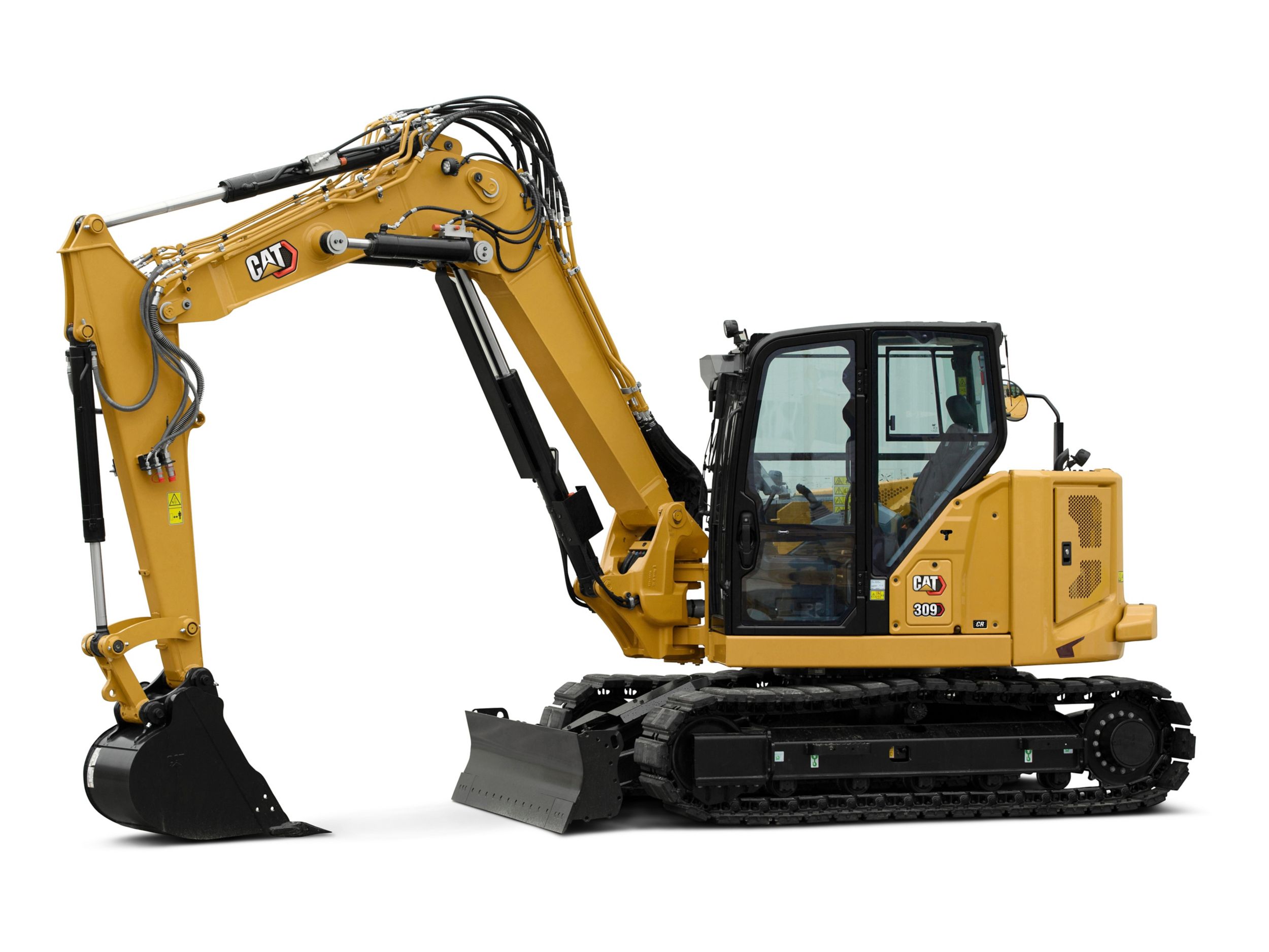

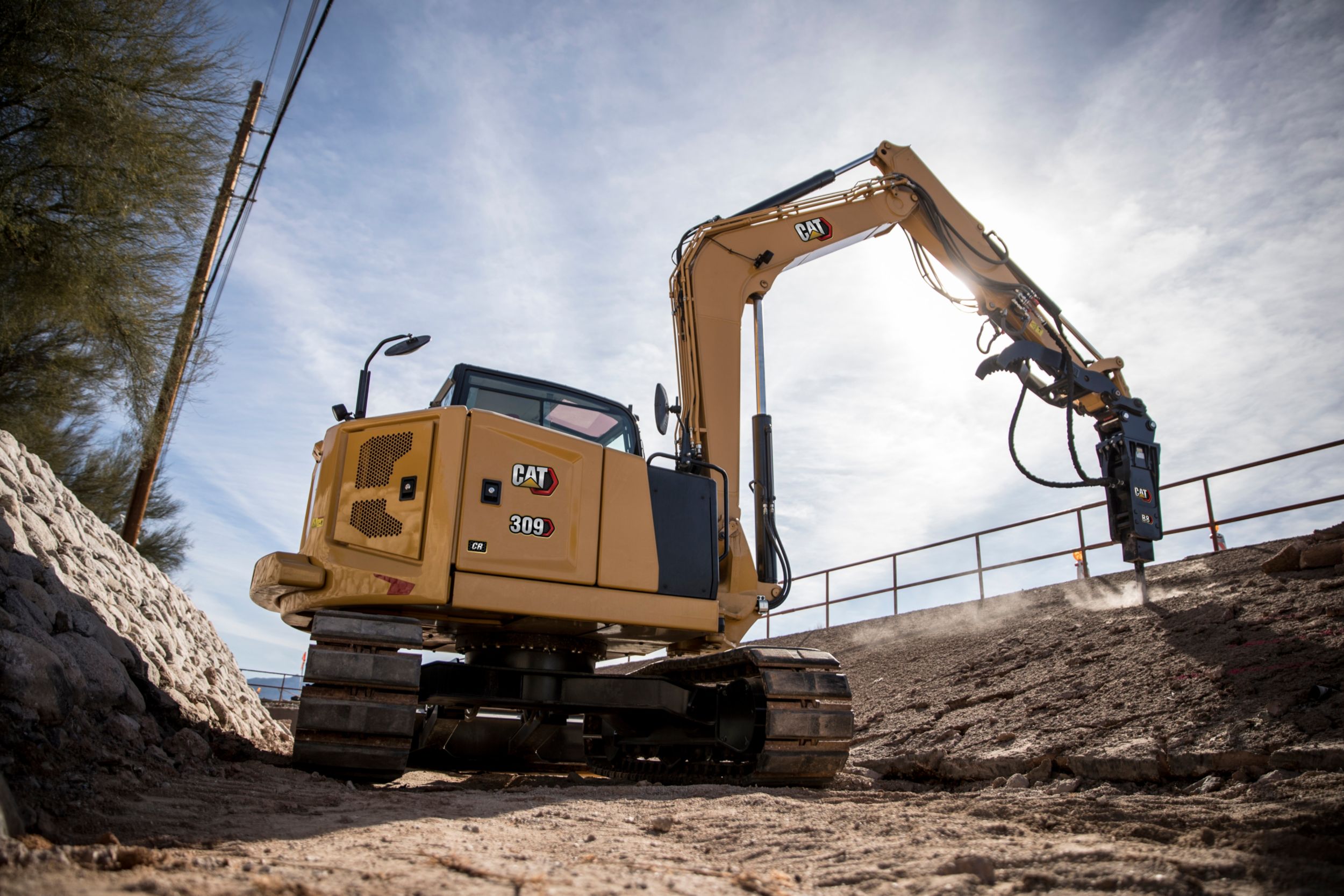

Cat 309 VAB High Flow
Mini-excavators
- High Flow hydraulik
- Idraulica sensibile che consente brevissimi cicli di lavoro
- Massima forza di rottura e sollevamento
- Cabina comodissima con eccellente visibilità
- Accesso impareggiabile per i lavori di manutenzione e servizio
- Motore livello V con rigenerazione interamente automatica del filtro antiparticolato
- Movimentazione massima di materiali vari per un consumo minimo di diesel
- Una cabina sigillata e pressurizzata è dotata di un impianto di climatizzazione migliorato, poggiapolsi regolabili e un sedile con sospensioni per garantire il massimo comfort per tutta la giornata di lavoro.
FACILITÀ DI UTILIZZO
- I comandi sono facili da usare e l'intuitivo Next Generation Monitor fornisce preferenze personalizzabili dall'operatore della macchina e informazioni sulla macchina di facile lettura.
MODALITÀ DI TRASLAZIONE MEDIANTE STERZO AVAMBRACCIO
- Con l'opzione Cat Stick Steer è ancora più facile spostarsi in cantiere. Si passa facilmente dai tradizionali comandi di traslazione con leve e pedali ai comandi del joystick premendo semplicemente un pulsante. Il vantaggio di fare meno sforzo e di avere un controllo migliorato è a portata di mano!
PRESTAZIONI ELEVATE IN UN DESIGN MINI
- Grazie alle molteplici funzioni e alle capacità di sollevamento, oscillazione e traslazione superiori, è possibile svolgere il lavoro in modo più efficiente, inoltre la funzione di scavo fin sotto la lama consente una pulizia accurata, mentre il sottocarro lungo assicura una maggiore stabilità.
SICUREZZA SUL LUOGO DI LAVORO
- La vostra sicurezza è la nostra priorità. Il miniescavatore Cat è progettato per lavorare sempre in sicurezza. Una telecamera di retromarcia, le luci di lavoro di cortesia e la cintura di sicurezza retrattile fluorescente sono solo alcune delle caratteristiche di sicurezza installate sulla macchina.
MANUTENZIONE SEMPLICE PER TEMPI DI INATTIVITÀ RIDOTTI
- Manutenzione rapida e semplice per il miniescavatore Cat. I punti di controllo di routine sono di facile accesso a terra con punti di manutenzione raggruppati e robusti pannelli di servizio.
COSTI DI ESERCIZIO RIDOTTI
- Dotato di funzionalità quali funzionamento al minimo automatico, spegnimento automatico del motore e idraulica efficiente con pompa a cilindrata variabile, il miniescavatore Cat è stato progettato con l'obiettivo di ridurre i costi di esercizio.
ASSISTENZA IMPAREGGIABILE DEI DEALER
- Il dealer Cat vi aiuta a raggiungere gli obiettivi commerciali. Il vostro dealer è pronto non solo a fornire soluzioni relative all'attrezzatura, ma anche a formare gli operatori per esigenze di servizio e altro ancora.
FLUSSO ELEVATO
- La pompa idraulica ausiliaria dedicata è ideale per mettere in funzione attrezzature che richiedono molta potenza, consentendo alla macchina di muoversi e svolgere funzioni contemporaneamente. Questa funzione consente di mantenere una pressione costante sulle tubazioni ausiliarie senza perdita di potenza idraulica, mantenendo l'attrezzatura in funzione al massimo della potenza per garantire livelli ottimali di produttività.
SOSTENIBILITÀ
- Il motore Cat C3.3B è conforme agli standard sulle emissioni U.S. EPA Tier 4 Final, EU Stage V e Giappone 2014.
- Tutti i motori diesel Cat hanno l'obbligo di utilizzare ULSD (a bassissimo tenore di zolfo con un massimo di 15 ppm di zolfo) o ULSD miscelato con i seguenti combustibili a bassa intensità di carbonio: ·20% biodiesel FAME (estere metilico di acidi grassi) * o 100% diesel rinnovabile, HVO (olio vegetale idrotrattato) e GTL (da gas a liquido). Consultate le linee guida per la corretta applicazione. Per dettagli consultate il dealer Cat o le "Raccomandazioni Caterpillar sui liquidi della macchina" (SLBU6250).
- Il funzionamento al minimo automatico riduce il consumo di combustibile non necessario e le emissioni di gas serra consentendo al motore di passare automaticamente alla modalità regime minimo quando la macchina non è in funzione.
- Il temporizzatore di arresto motore al minimo riduce il consumo di combustibile, le emissioni di gas serra e i tempi di inattività non necessari spegnendo la macchina dopo un periodo di regime al minimo preimpostato.
- Il sistema di controllo della velocità di crociera aiuta a mantenere una velocità costante negli spostamenti in cantiere, risparmiando combustibile e riducendo le emissioni di gas serra.
- Il sistema Cat® Seat Belt Reminder emette un avviso acustico e visivo per ricordare agli operatori di allacciarsi le cinture durante il funzionamento della macchina. Il sistema di facile installazione è compatibile con tutti i marchi di attrezzature per garantire la sicurezza dell'operatore.
- Gli intervalli di manutenzione prolungati non solo riducono i tempi di inattività, ma consentono anche di ridurre la quantità di fluido e filtri che vengono sostituiti nel corso della vita della macchina.
- Remote Flash riduce al minimo i tempi di inattività e i tempi di manutenzione, mantenendo al contempo operativa la risorsa con la massima efficienza. Gli avvisi per gli aggiornamenti della macchina vengono inviati virtualmente dal dealer Cat e possono essere distribuiti senza la necessità della presenza in loco di un tecnico del dealer (se in dotazione).
- La risoluzione dei problemi da remoto riduce i tempi di manutenzione e mantiene operativa la macchina con la massima efficienza, consentendo al dealer Cat di testare virtualmente la macchina durante il lavoro. Una volta identificato un problema, un tecnico può risolverlo già dalla prima volta, risparmiando tempo e denaro (se in dotazione).
- Le tecnologie Cat Grade con Advanced 2D e 3D combinano guida avanzata e controllo automatico della macchina a richiesta, aiutando gli operatori a raggiungere gli obiettivi di precisione, Inoltre, contribuiscono a ridurre il consumo di combustibile e le emissioni di gas serra, migliorando l'efficienza, la precisione e la produttività in cantiere (se in dotazione).
*I motori senza dispositivi post-trattamento possono utilizzare miscele superiori, compreso il biodiesel fino al 100% (per l'uso di miscele superiori al 20% di biodiesel, consultare il dealer Cat)
Aumento di peso rispetto alla configurazione minima
Cingoli in acciaio con pattini | 330 kg |
---|---|
Avambraccio lungo | 66 kg |
Contrappeso | 250 kg |
Avambraccio standard | 35 kg |
Capacità di rifornimento di servizio
Serbatoio del combustibile | 147 L |
---|---|
Impianto idraulico | 110 L |
Olio motore | 11.2 L |
Sistema di raffreddamento | 10 L |
Serbatoio idraulico | 53 L |
Caratteristiche tecniche
Nota | Le caratteristiche tecniche del modello 309 CR VAB si basano su una macchina configurata con un carro lungo (L). Per le specifiche relative a un modello 309 CR VAB con carro standard, fare riferimento alle informazioni per il modello 308 CR. |
---|
Certificazione - Cabina
Protezione superiore | ISO 10262:1998 (Livello II) |
---|---|
Struttura ROPS (Roll Over Protective Structure) | ISO 12117-2:2008 |
Struttura di protezione antiribaltamento (TOPS) | ISO 12117:1997 |
Dimensioni - Avambraccio corto - VAB esteso
Altezza cabina | 2541 mm |
---|---|
Larghezza totale del cingolo | 2470 mm |
Ingombro di rotazione con contrappeso | 1585 mm |
Sbraccio massimo a terra | 7575 mm |
Lunghezza totale del carro | 3200 mm |
Rotazione del braccio a sinistra | 605 mm |
Parete verticale | 3510 mm |
Altezza del cuscinetto di rotazione | 756 mm |
Altezza di trasporto | 2330 mm |
Lunghezza totale di spedizione | 6485 mm |
Distanza libera da terra | 356 mm |
Sbraccio massimo | 7750 mm |
Rotazione del braccio a destra | 935 mm |
Sbraccio con braccio ritratto | 2460 mm |
Ingombro di rotazione senza contrappeso | 1450 mm |
Massima altezza della lama | 408 mm |
Profondità di scavo | 3305 mm |
Lunghezza avambraccio | 1665 mm |
Larghezza pattino/cinghia del cingolo | 450 mm |
Altezza di scavo massima | 8045 mm |
Massima profondità della lama | 484 mm |
Gioco di scarico massimo | 6160 mm |
Dimensioni - Avambraccio corto - VAB ritratto
Distanza libera da terra | 356 mm |
---|---|
Sbraccio massimo | 6430 mm |
Altezza di trasporto | 2330 mm |
Ingombro di rotazione senza contrappeso | 1450 mm |
Larghezza pattino/cinghia del cingolo | 450 mm |
Rotazione del braccio a sinistra | 605 mm |
Sbraccio massimo a terra | 6210 mm |
Gioco di scarico massimo | 3510 mm |
Larghezza totale del cingolo | 2470 mm |
Lunghezza totale di spedizione | 6485 mm |
Ingombro di rotazione con contrappeso | 1585 mm |
Altezza cabina | 2541 mm |
Profondità di scavo | 3700 mm |
Massima altezza della lama | 408 mm |
Altezza del cuscinetto di rotazione | 756 mm |
Altezza di scavo massima | 5300 mm |
Parete verticale | 2435 mm |
Massima profondità della lama | 484 mm |
Rotazione del braccio a destra | 935 mm |
Lunghezza totale del carro | 3200 mm |
Lunghezza avambraccio | 1665 mm |
Sbraccio con braccio ritratto | 3110 mm |
Dimensioni - Avambraccio lungo
Rotazione del braccio - Destra | 935 mm |
---|---|
Rotazione del braccio - sinistra | 604 mm |
Profondità di scavo | 4650 mm |
Lunghezza avambraccio | 2358 mm |
Sbraccio massimo - A terra | 7462 mm |
Massima altezza della lama | 342 mm |
Altezza cabina | 2514 mm |
Altezza di trasporto | 2514 mm |
Sbraccio con braccio ritratto | 3215 mm |
Larghezza cingoli complessiva | 2470 mm |
Distanza libera da terra | 343 mm |
Cuscinetto di rotazione - Altezza | 729 mm |
Ingombro di rotazione senza contrappeso | 1450 mm |
Ingombro di rotazione con contrappeso | 1645 mm |
Sbraccio massimo | 7637 mm |
Larghezza pattino/cinghia del cingolo | 450 mm |
Parete verticale | 3411 mm |
Lunghezza carro complessiva | 3200 mm |
Lunghezza di trasporto complessiva | 6662 mm |
Altezza di scavo massima | 7032 mm |
Gioco di scarico massimo | 5065 mm |
Massima profondità della lama | 684 mm |
Dimensioni - Avambraccio standard
Sbraccio massimo - A terra | 6951 mm |
---|---|
Cuscinetto di rotazione - Altezza | 729 mm |
Lunghezza avambraccio | 1823 mm |
Lunghezza di trasporto complessiva | 6578 mm |
Massima altezza della lama | 342 mm |
Sbraccio con braccio ritratto | 3058 mm |
Ingombro di rotazione con contrappeso | 1645 mm |
Parete verticale | 2998 mm |
Massima profondità della lama | 684 mm |
Distanza libera da terra | 343 mm |
Sbraccio massimo | 7140 mm |
Altezza di trasporto | 2487 mm |
Altezza cabina | 2514 mm |
Rotazione del braccio - sinistra | 604 mm |
Larghezza cingoli complessiva | 2470 mm |
Rotazione del braccio - Destra | 935 mm |
Altezza di scavo massima | 6729 mm |
Ingombro di rotazione senza contrappeso | 1450 mm |
Profondità di scavo | 4115 mm |
Gioco di scarico massimo | 4753 mm |
Larghezza pattino/cinghia del cingolo | 450 mm |
Lunghezza carro complessiva | 3200 mm |
Dimensioni - VAB esteso
Distanza libera da terra | 356 mm |
---|---|
Altezza cabina | 2541 mm |
Sbraccio con braccio ritratto | 2710 mm |
Parete verticale | 3725 mm |
Altezza del cuscinetto di rotazione | 756 mm |
Gioco di scarico massimo | 6285 mm |
Lunghezza totale del carro | 3200 mm |
Sbraccio massimo a terra | 7715 mm |
Ingombro di rotazione senza contrappeso | 1450 mm |
Sbraccio massimo | 7885 mm |
Larghezza pattino/cinghia del cingolo | 450 mm |
Lunghezza totale di spedizione | 6495 mm |
Massima profondità della lama | 484 mm |
Altezza di scavo massima | 8180 mm |
Larghezza totale del cingolo | 2470 mm |
Ingombro di rotazione con contrappeso | 1585 mm |
Lunghezza avambraccio | 1820 mm |
Massima altezza della lama | 408 mm |
Rotazione del braccio a destra | 935 mm |
Rotazione del braccio a sinistra | 605 mm |
Altezza di trasporto | 2475 mm |
Profondità di scavo | 3460 mm |
Dimensioni - VAB ritratto
Profondità di scavo | 3815 mm |
---|---|
Altezza cabina | 2541 mm |
Massima profondità della lama | 484 mm |
Massima altezza della lama | 408 mm |
Lunghezza avambraccio | 1820 mm |
Sbraccio massimo | 6515 mm |
Ingombro di rotazione senza contrappeso | 1450 mm |
Parete verticale | 2520 mm |
Altezza del cuscinetto di rotazione | 756 mm |
Larghezza pattino/cinghia del cingolo | 450 mm |
Rotazione del braccio a destra | 935 mm |
Larghezza totale del cingolo | 2470 mm |
Lunghezza totale di spedizione | 6495 mm |
Gioco di scarico massimo | 3450 mm |
Sbraccio con braccio ritratto | 3120 mm |
Sbraccio massimo a terra | 6300 mm |
Altezza di trasporto | 2475 mm |
Lunghezza totale del carro | 3200 mm |
Distanza libera da terra | 356 mm |
Ingombro di rotazione con contrappeso | 1585 mm |
Altezza di scavo massima | 5220 mm |
Rotazione del braccio a sinistra | 605 mm |
Impianto di climatizzazione
Climatizzazione | L'impianto di climatizzazione su questa macchina contiene gas refrigerante fluorurato a effetto serra R134a (potenziale di riscaldamento globale = 1.430). L'impianto contiene 1,0 kg di refrigerante con un equivalente di CO2 di 1,430 tonnellate metriche. |
---|
Impianto idraulico
Pressione di funzionamento - Traslazione | 285 bar |
---|---|
Circuito ausiliario - Secondario - Flusso | 33 L/min |
Circuito ausiliario - primario (alto flusso) - Pressione | 285 bar |
Tipo | Impianto idraulico load sensing e pompa a pistoni a cilindrata variabile |
Forza di scavo - Avambraccio - Standard | 42.3 kN |
Circuito ausiliario - Secondario - Pressione | 285 bar |
Forza di scavo - Avambraccio - Lungo | 35.7 kN |
Forza di scavo - Benna | 62 kN |
Portata della pompa a 2.400 giri/min | 233 L/min |
Circuito ausiliario - Primario (alto flusso) - Flusso | 140 L/min |
Pressione di funzionamento - Rotazione | 250 bar |
Nota | Flusso e pressione non sono combinabili. Sotto carico, quando il flusso aumenta la pressione scende. |
Pressione di funzionamento - Attrezzatura | 285 bar |
Circuito ausiliario massimo - Secondario - Flusso alla pompa | 33 L/min |
Circuito ausiliario massimo - Secondario - Pressione alla pompa | 285 bar |
Circuito ausiliario massimo - Primario - Flusso alla pompa | 131 L/min |
Circuito ausiliario massimo - Primario - Pressione alla pompa | 285 bar |
Circuito ausiliario massimo - Primario (flusso elevato) - Pressione alla pompa | 285 bar |
Circuito ausiliario massimo - Primario (flusso elevato) - Flusso alla pompa | 140 L/min |
Forza di scavo - Avambraccio (corto) | 41 kN |
Lama
Altezza | 431 mm |
---|---|
Larghezza - Largo | 2640 mm |
Larghezza - Standard | 2470 mm |
Livelli di rumorosità
Pressione sonora esterna media (ISO 6395:2008) | 99 dB(A) |
---|---|
Pressione sonora sull'operatore (ISO 6396:2008) | 72 dB(A) |
Nota | Direttiva dell'Unione Europea "2000/14/CE" |
Motore
Potenza netta | 51.8 kW |
---|---|
Modello motore | Cat C3.3B |
Potenza netta nominale - 2.200 giri/min - EU Stage V - ISO 9249/CEE 80/1269 | 53.3 kW |
Potenza lorda - ISO 14396 | 55.4 kW |
Cilindrata | 3.33 L |
Potenza netta nominale - 2.200 giri/min - U.S. EPA Tier 4 Final - ISO 9249/EEC 80/1269 | 52.4 kW |
Corsa | 120 mm |
Foro | 94 mm |
Potenza lorda - SAE J1995 | 55.4 kW |
Nota | La potenza netta indicata è quella disponibile al volano con motore dotato di filtro dell'aria, sistema di scarico e ventola. |
Potenza netta - 2.200 giri/min - ISO 9249:2007, 80/1269/EEC | 51.8 kW |
Modello del motore - U.S. EPA Tier 4 Final/EU Stage V | Cat C3.3B |
Pesi
Peso operativo | 9740 kg |
---|---|
Nota (1) | *Il peso minimo è dato dai cingoli in gomma, dall'operatore, dal serbatoio del combustibile pieno, dall'avambraccio standard, dalla lama, contrappeso e benna esclusi. |
Peso operativo massimo con cabina* | 9550 kg |
Peso operativo massimo con cabina** | 9403 kg |
Peso operativo minimo con cabina* | 8756 kg |
Nota | *Il peso massimo è dato da cingoli in acciaio con pattini di gomma, contrappeso, operatore, serbatoio del combustibile pieno, avambraccio standard, lama, benna esclusa. |
Nota (2) | **Il peso massimo è dato da cingoli in acciaio con pattini di gomma, contrappeso, operatore, serbatoio del combustibile pieno, avambraccio standard, lama, benna esclusa. |
Peso operativo minimo* | 9125 kg |
Peso operativo massimo* | 9740 kg |
Sistema di marcia
Pressione a terra - Peso minimo | 35.4 kPa |
---|---|
Velocità di marcia - Alta | 4.9 km/h |
Forza di trazione massima - Alta velocità | 28.9 kN |
Velocità di marcia - Bassa | 2.6 km/h |
Pressione a terra - Peso massimo | 37.8 kPa |
Forza di trazione massima - Bassa velocità | 84.8 kN |
Pendenza - Massima | 30 gradi |
Sistema di rotazione
Velocità di rotazione della macchina | 10.6 r/min |
---|---|
Rotazione del braccio - sinistra | 60 gradi |
Rotazione del braccio - Destra | 50 gradi |
Sostenibilità
Riciclabilità | 96% |
---|
