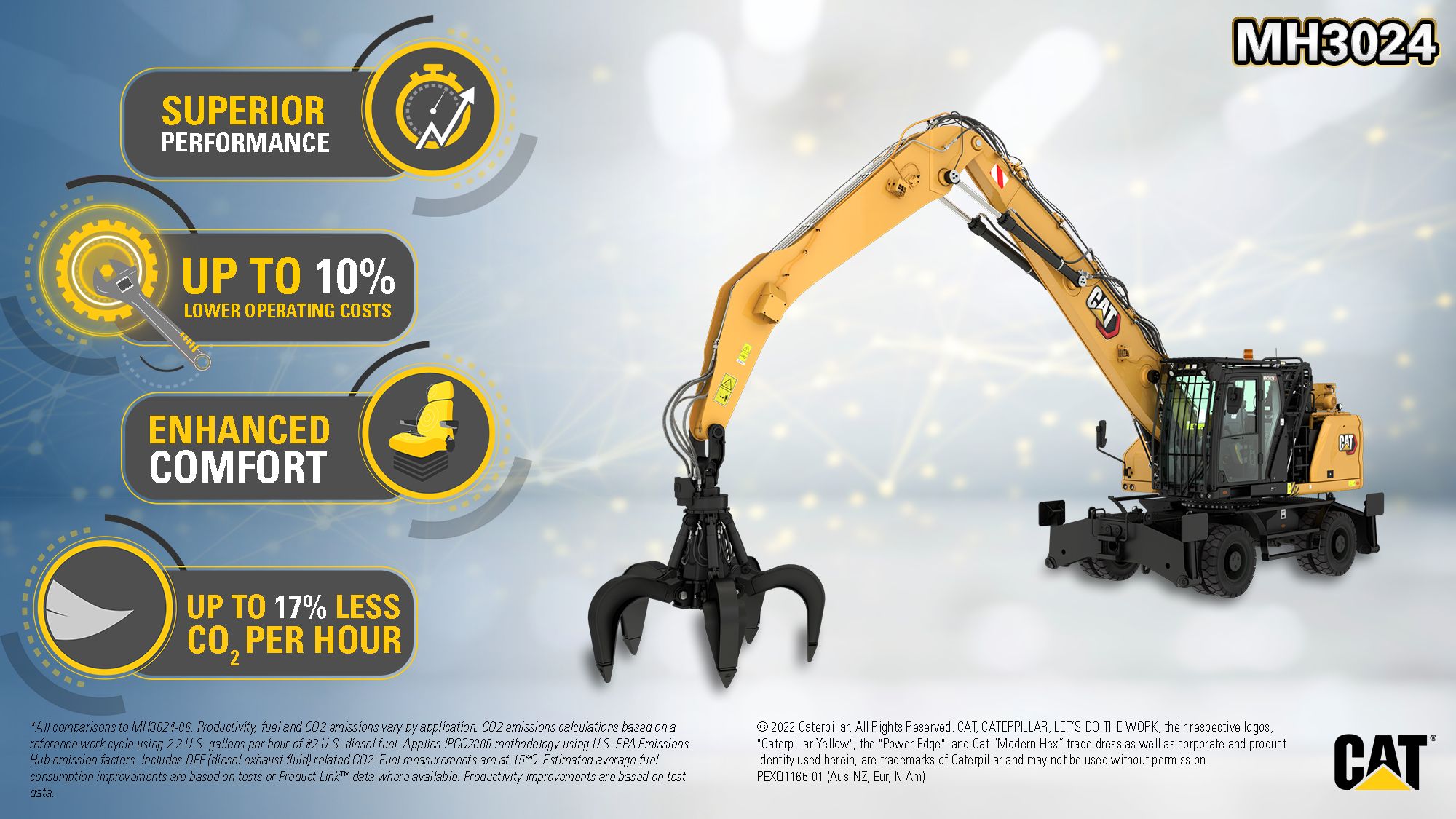

Cat MH3024

Cat MH3024

Industrial excavator

  • Sistema idraulico altamente sensibile che consente cicli di lavoro brevissimi
  • Enorme polivalenza grazie ad un equipaggiamento completo
  • Elevata stabilità anche sui lati
  • Cabina dal comfort impareggiabile con eccellente visibilità
  • Accesso impareggiabile per i lavori di manutenzione e servizio
  • Movimentazione massima di materiali vari per un consumo minimo di diesel

Miglioramenti al monitor della cabina


  1. L'interfaccia utente in continuo miglioramento consente una navigazione intuitiva, riducendo al minimo le interruzioni delle prestazioni tramite un menu touchscreen di facile utilizzo.
  2.
  3. Individuate rapidamente le applicazioni grazie alla visualizzazione elenco griglia, ai nomi abbreviati delle applicazioni e alle opzioni menu divise per categoria.
  4.
  5. Un nuovo centro di notifica mantiene le informazioni rilevanti visibili all'operatore e mostra i messaggi senza restringere la visuale della telecamera.
  6.
  7. Le notifiche con codice colorato impostano i messaggi critici in modo distinto dal resto.
  8.
  9. Utilizzate il codice QR sul monitor per maggiori informazioni sulle caratteristiche della macchina e della tecnologia grazie a una suite completa di video dimostrativi.




  • Migliorate la visibilità per semplificare le attività di manutenzione con l'illuminazione per ispezioni a richiesta.
  •
  • Il sistema integrato di gestione dell'integrità del veicolo, di serie, avvisa l'operatore fornendo indicazioni sulla manutenzione e sui ricambi necessari per migliorare i tempi di attività.


Non tutte le caratteristiche sono disponibili in tutte le aree geografiche. Verificate con il dealer Cat locale la disponibilità delle offerte specifiche nella vostra zona.
Numero di fabbricazione: 07D


Alte prestazioni

  • Consuma fino al 10% di combustibile in meno rispetto al modello precedente, senza alcun impatto sulla produttività.
  •
  • Migliora l'efficienza lavorativa con una coppia di rotazione superiore del 7%
  •
  • Il motore C4.4 può funzionare con biodiesel fino a B20 ed è conforme agli standard sulle emissioni U. S. EPA Tier 4 Final ed EU Stage V con un sistema post-trattamento che non necessita di tempi di inattività o manutenzione programmata.
  •
  • L'impianto elettroidraulico avanzato fornisce l'equilibrio perfetto tra potenza ed efficienza, assicurando il controllo necessario.
  •
  • La valvola prioritaria distribuisce la pressione idraulica e il flusso nei punti desiderati.
  •
  • La modalità di sollevamento potenziato garantisce una maggiore capacità di sollevamento e migliora la controllabilità dei carichi pesanti.
  •
  • Programmate e memorizzate la modalità di potenza e le impostazioni per il joystick preferite usando l'ID operatore. La macchina memorizzerà automaticamente le selezioni, riducendo la fatica dell'operatore e il consumo di combustibile.
  •
  • La modalità SmartBoom™ permette il sollevamento e l'abbassamento del braccio senza ricorrere alla portata della pompa; in tal modo gli operatori possono concentrarsi sul lavoro dell'avambraccio e della benna.

Eliminate qualsiasi incertezza dalla gestione delle vostre attrezzature

  • Cat Payload aiuta a raggiungere obiettivi di carico precisi per migliorare l'efficienza operativa. Prelevate un carico di materiale, con una combinazione benna e thumb o con accessori a benna mordente e polipo, e ottenete una stima del peso in tempo reale senza oscillazione.​
  •
  • Combinate la funzione Payload con VisionLink® per gestire da remoto i target di produzione.​
  •
  • VisionLink® offre approfondimenti sui dati fruibili per tutte le risorse, indipendentemente dalle dimensioni del parco macchine o dal produttore delle attrezzature. * Rivedete i dati delle attrezzature dal desktop o dal dispositivo mobile per massimizzare i tempi di attività e ottimizzare le risorse. I dashboard forniscono informazioni come ore, miglia, posizione, tempi di inattività e utilizzo di combustibile. Prendete decisioni informate per ridurre i costi, semplificare la manutenzione e migliorare la sicurezza in cantiere.​
  •
  • VisionLink® Productivity raccoglie e riassume la telematica della macchina e i dati del cantiere provenienti da tutte le attrezzature, indipendentemente dal produttore. * Visualizzate le informazioni utili, quali tempi di inattività, consumo di combustibile, posizione, carico utile, conteggio carichi, cicli totali e molto altro al fine di migliorare l'efficienza, la produttività e l'utilizzo della macchina. Accedete ai dati da qualsiasi luogo tramite un dispositivo mobile, tablet o desktop, sia in cantiere che lontano dal cantiere.​
  •
  • Remote Troubleshoot è un'applicazione per dispositivi mobili che consente al vostro dealer Cat di eseguire prove diagnostiche sulla macchina da remoto per assicurare una rapida risoluzione dei problemi e ridurre i tempi di fermo.​
  •
  • Remote Flash è un'applicazione mobile che consente di aggiornare il software di bordo senza che sia necessaria la presenza di un tecnico in modo da avviare gli aggiornamenti software quando è più comodo, aumentando l'efficienza operativa totale.​

* La disponibilità dei dati sul campo può variare a seconda del produttore dell'attrezzatura.​


Comfort sul lavoro

  • Scegliete tra la cabina Deluxe e Premium.
  •
  • Il sedile Deluxe è provvisto di riscaldamento regolabile ad aria, mentre il sedile Premium è dotato di riscaldamento, ventilazione e sistema di regolazione automatica.
  •
  • La cabina dispone di un ampio sedile regolabile per operatori di tutte le corporature.
  •
  • Controllate comodamente la macchina con comandi facilmente raggiungibili.
  •
  • Il climatizzatore automatico di serie mantiene la temperatura ideale per tutta la durata del turno di lavoro.
  •
  • Riponete la vostra attrezzatura nei numerosi vani portaoggetti presenti in cabina, sotto e dietro il sedile, sopra la testa e nelle console. Sono disponibili inoltre un portabicchiere, una tasca portadocumenti, un portabottiglia e un gancio appendiabiti.
  •
  • Connettetevi ai vostri dispositivi attraverso le porte USB standard della radio e la tecnologia Bluetooth®.
  •
  • Cat migliora costantemente la funzionalità dell'interfaccia utente per gli operatori di tutti i livelli di competenza. Il monitor touchscreen è uno strumento operativo di facile utilizzo che presenta il dashboard del cantiere con un formato intuitivo.
  •
  • Le applicazioni di produttività sono visualizzate in una griglia che ne consente la lettura in movimento, mentre la navigazione su touchscreen è programmata per garantire che il lavoro continui senza interruzioni.
  •
  • Il relè ausiliario opzionale accende e spegne la radio CB, il faro rotante e altri accessori senza che l'operatore tolga le mani dai joystick.


Affidabile, durevole e versatile

  • Macchina affidabile per un'ottima resistenza all'usura nel corso degli anni. Braccio, avambraccio e altre aree soggette a maggiori sollecitazioni sono rinforzati con grandi e spesse strutture scatolate a piastre multiple e parti in fusione e forgiate che assicurano qualità e affidabilità.
  •
  • Lavorate fino a 3.000 m (9.840 piedi) sul livello del mare senza alcuna riduzione della potenza.
  •
  • Non permettete che la temperatura blocchi il vostro lavoro. Il movimentatore di materiali può lavorare di serie a temperature ambiente elevate fino a 52 °C (125 °F) e ha una capacità di avviamento alle basse temperature fino a -18 °C (-0 °F).
  •
  • Il riscaldamento automatico accelera il riscaldamento dell'olio idraulico alle basse temperature e consente di prolungare la durata dei componenti.
  •
  • Adattate la macchina al lavoro da svolgere. Le molteplici configurazioni consentono di personalizzare la macchina in base alle vostre esigenze.
  •
  • Attrezzate il vostro MH3024 con un generatore da 15 kW a richiesta per il funzionamento con magnete. I comandi del generatore sono interamente integrati nel monitor della cabina.
  •
  • Aumentate la capacità di lavoro con le attrezzature per un'ampia gamma di applicazioni.
  •
  • Semplificate le operazioni con il semplice tocco di un pulsante del joystick. Relè ausiliari aggiuntivi consentono di accendere o spegnere la radio CB, il faro rotante e perfino il sistema di irrigazione per la soppressione della polvere senza togliere le mani dai joystick.

Manutenzione

  • Tenete traccia della durata del filtro e degli intervalli di manutenzione dal monitor in cabina.
  •
  • L'utilizzo dell'olio e dei filtri rigenerati Cat e il monitoraggio S∙O∙SSM standard raddoppieranno l'intervallo di manutenzione attuale a 1.000 ore, offrendo più tempi di attività per eseguire più lavori.
  •
  • Durata prevista del filtro della presa d'aria con prefiltro di nuova generazione fino a 1.000 ore: un aumento del 100% rispetto al precedente.
  •
  • Il nuovo filtro dell'olio idraulico offre migliori prestazioni di filtraggio, è posizionato contro le valvole di scarico per mantenere pulito l'olio quando viene sostituito il filtro e ha una durata superiore con un intervallo di sostituzione di 3.000 ore, superiore del 50% rispetto ai filtri di precedente concezione.
  •
  • Le ventole di raffreddamento ad alta efficienza entrano in funzione solo se necessario. È possibile programmare gli intervalli in modo che invertano automaticamente la direzione di funzionamento per mantenere le masse radianti pulite senza interrompere il lavoro.
  •
  • Le porte S·O·S a terra semplificano la manutenzione e permettono un prelievo rapido e facile dei campioni di liquido da analizzare.
  •
  • Aumentate la produttività con promemoria proattivi per la manutenzione. Il sistema integrato di gestione dell'integrità del veicolo avvisa l'operatore fornendo una guida dettagliata sulla manutenzione, insieme ai ricambi necessari, in modo da evitare inutili tempi di inattività.

Sicurezza

  • Cab Avoidance consente di evitare il contatto tra l'attrezzatura e la cabina.
  •
  • E-Fence 2D standard impedisce il movimento della macchina all'esterno dei parametri predefiniti dall'operatore.
  •
  • L'interruttore di arresto a terra, se attivato, blocca completamente il flusso di combustibile al motore e arresta la macchina.
  •
  • Proteggete la macchina con l'ID operatore. Utilizzate il codice PIN sul monitor per abilitare la funzione di avviamento tramite pulsante.
  •
  • Ottima visibilità a 360° grazie a montanti della cabina più piccoli, finestrini più grandi e cofano motore piatto. Le telecamere posteriore e laterale sono di serie.
  •
  • Le luci esterne LED 1.800 lumen standard illuminano l'area circostante per un ambiente di lavoro più sicuro.
  •
  • Parabrezza spessi resistenti agli impatti per rispettare gli standard P5A.
  •
  • Il design della piattaforma di servizio fornisce un accesso facile, sicuro e rapido alla piattaforma di servizio superiore. I gradini sulla piattaforma di servizio utilizzano una piastra antiscivolo per ridurre il rischio di scivolamento.
  •
  • La leva di blocco standard dell'impianto idraulico isola completamente tutto l'impianto idraulico e le funzioni di traslazione in posizione abbassata.
  •
  • La struttura protettiva (OPG) a richiesta protegge l'operatore dall'impatto con detriti in caduta o sospesi nell'aria.
  •
  • Se attivato, un interruttore di arresto a terra blocca completamente il flusso di combustibile al motore e arresta la macchina.
  •
  • In caso di emergenza, abbassare la cabina con l'apposita valvola di abbassamento posizionata dietro il montante della cabina o a destra del sedile. La valvola posizionata dietro il montante della cabina è facilmente accessibile.
  •
  • Le valvole di ritegno per l'abbassamento di braccio e avambraccio evitano l'inversione del flusso, mantenendo saldamente in sede il leverismo anteriore qualora l'impianto idraulico perdesse improvvisamente pressione.
  •
  • Rendete più accessibili e sicure le attività di manutenzione con l'illuminazione per ispezioni a richiesta. Un interruttore vi permette di accendere le luci per illuminare la pompa del motore, la batteria e i vani radiatore per migliorare la visibilità.

Sostenibilità

  • Il motore Cat C4.4 è conforme agli standard sulle emissioni U.S. EPA Tier 4 Final ed EU Stage V.
  •
  • Il movimentatore MH3024 rilascia fino al 17% in meno di CO2 rispetto al modello precedente MH3024-06*.
  •
  • Tutti i motori diesel Cat hanno l'obbligo di utilizzare ULSD (a bassissimo tenore di zolfo con un massimo di 15 ppm di zolfo) o ULSD miscelato con i seguenti combustibili a bassa intensità di carbonio***: ·20% biodiesel FAME (estere metilico di acidi grassi) ** o 100% diesel rinnovabile, HVO (olio vegetale idrogenato) e GTL (da gas a liquido). Consultate le linee guida per la corretta applicazione. Per dettagli consultate il dealer Cat o le "Raccomandazioni Caterpillar sui liquidi della macchina" (SLBU6250).
  •
  • Il controllo automatico del regime motore riduce il consumo di combustibile non necessario e le emissioni di gas serra consentendo al motore di passare automaticamente alla modalità regime minimo quando la macchina non è in funzione.
  •
  • Quando è attivato, il regime nominale senza carico con sistema "one touch" aiuta gli operatori a risparmiare carburante e ridurre le emissioni di gas serra riducendo il regime del motore con macchina a vuoto e tornando alla normale velocità di funzionamento quando necessario.
  •
  • I servizi di prelievo dell'olio programmato (S·O·S) Cat consentono di rilevare l'usura eccessiva, i liquidi contaminati o altre problematiche "nascoste" che potrebbero accorciare la durata dei componenti. Spesso, il monitoraggio dei liquidi consente di prolungare gli intervalli del cambio olio e liquido di raffreddamento. Per ulteriori informazioni, consultate il dealer Cat o il Manuale di funzionamento e manutenzione della macchina.
  •
  • Gli intervalli di manutenzione prolungati non solo riducono i tempi di inattività, ma consentono anche di ridurre la quantità di fluido e filtri che vengono sostituiti nel corso della vita della macchina.
  •
  • VisionLink® mostra le emissioni di CO2 per le risorse monitorate, calcolate in base al tipo di combustibile per il consumo di combustibile durante il tempo di funzionamento ogni giorno in un intervallo di date selezionato.
  •
  • Remote Flash riduce al minimo i tempi di inattività e i tempi di manutenzione, mantenendo al contempo operativa la risorsa con la massima efficienza. Gli avvisi per gli aggiornamenti della macchina vengono inviati virtualmente dal dealer Cat e possono essere distribuiti senza la necessità della presenza in loco di un tecnico del dealer.
  •
  • La risoluzione dei problemi da remoto riduce i tempi di manutenzione e mantiene operativa la macchina con la massima efficienza, consentendo al dealer Cat di testare virtualmente la macchina durante il lavoro. Una volta identificato un problema, un tecnico può risolverlo già dalla prima volta, risparmiando tempo e denaro.


*Confronti eseguiti con il modello MH3024-06. Produttività, combustibile ed emissioni di CO2 variano a seconda dell'applicazione. Calcoli delle emissioni di CO2 basati su un ciclo di lavoro di riferimento utilizzando 2,2 gal(US)/ora di combustibile diesel n. 2. Applica la metodologia IPCC2006 utilizzando i fattori di emissione U.S. EPA Emissions Hub. Include la CO2 correlata al fluido di scarico diesel (DEF, Diesel Exhaust Fluid). Le misurazioni del combustibile avvengono a 15 °C. I miglioramenti stimati del consumo medio di combustibile si basano su test o dati Product Link, ove disponibili. I miglioramenti della produttività si basano sui dati dei test.
**I motori privi di dispositivi post-trattamento possono utilizzare miscele superiori, compreso il biodiesel fino al 100% (per l'uso di miscele superiori al 20% di biodiesel, consultate il vostro dealer Cat).
***Le emissioni di gas serra al tubo di scarico dei combustibili a intensità di carbonio più bassa sono essenzialmente uguali ai combustibili tradizionali.


Capacità di rifornimento
Serbatoio del DEF (Diesel Exhaust Fluid)30 L
Sistema di raffreddamento36 L
Riduttore finale - Ciascuno2.5 L
Capacità del serbatoio idraulico153 L
Serbatoio del combustibile330 L
Capacità dell'impianto idraulico253 L

Capacità di rifornimento di servizio
Capacità del serbatoio del combustibile350 L
Olio motore13 L
Serbatoio idraulico155 L
Impianto idraulico - Incluso il serbatoio345 L
Assale posteriore - Scatola (differenziale)14 L
Assale sterzante anteriore - Differenziale10.5 L
Trasmissione powershift2.5 L

Dimensioni
BraccioBraccio MH da 7,45 m (24'5")
AvambraccioTerminale di posta da 5,0 m (16'5")
Larghezza carro2990 mm
Altezza di spedizione (con OPG, senza avambraccio)3350 mm
Lunghezza di trasporto10670 mm
Lunghezza di trasporto (con lama)11130 mm
Lunghezza della macchina5290 mm
Lunghezza della macchina (con lama)5740 mm
Raggio di rotazione posteriore2600 mm
Distanza del contrappeso da terra1300 mm
Altezza della cabina - Abbassata3350 mm
Altezza della cabina - Abbassata con OPG3350 mm
Altezza della cabina - Sollevata5750 mm
Altezza della cabina - Sollevata con OPG5750 mm
Passo2750 mm
Larghezza di spedizione2990 mm
Distanza libera da terra320 mm
Lunghezza del sottocarro5300 mm
Lunghezza del carro (con lama)5740 mm
Larghezza telaio superiore (inclusi i corrimano)2540 mm
Altezza cabina - Sollevata alla cima della protezione FOGS5750 mm

Gamme operative
Sbraccio massimo12010 mm
BraccioBraccio MH da 7,45 m (24'5")
AvambraccioTerminale di posta da 5,0 m (16'5")
Altezza massima13030 mm
Altezza di scarico minima4520 mm
Sbraccio massimo a terra11870 mm
Profondità massima3010 mm
Altezza perno del braccio9260 mm

Impianto di climatizzazione
Nota (1)11

Impianto idraulico
Pressione massima - Attrezzi37000 kPa
Pressione massima - Traslazione35000 kPa
Pressione massima - Rotazione39000 kPa

Meccanismo di rotazione
Coppia di rotazione massima58 kN·m
Velocità di rotazione8.2 r/min

Motore
Modello motoreCat C4.4
Potenza netta - ISO 9249128 kW
Potenza netta - ISO 9249 (DIN)174 hp (metrica)
Potenza motore - Massima - ISO 14396129 kW
Potenza motore - ISO 14396 (DIN)176 hp (metrica)
Foro105 mm
Corsa135 mm
Cilindrata4.4 L
Utilizzo biodieselFino a B20¹
EmissioniConforme agli standard sulle emissioni U.S. EPA Tier 4 Final ed EU Stage V.
Nota (1)La potenza netta indicata è quella disponibile al volano con motore dotato di ventola, presa d'aria, sistema di scarico e alternatore con regime motore a 2.200 giri/min. Potenza indicata testata in base allo standard specificato in vigore alla data di produzione.
Nota (2)¹Per tutti i motori diesel Cat è obbligatorio utilizzare ULSD (diesel a bassissimo tenore di zolfo con un massimo di 15 ppm di zolfo) o ULSD miscelato con i seguenti combustibili a bassa intensità di carbonio** fino a: 20% biodiesel FAME (estere metilico di acidi grassi)* o 100% diesel rinnovabile, HVO (olio vegetale idrotrattato) e GTL (da gas a liquido). Consultate le linee guida per la corretta applicazione. Per dettagli, consultate il vostro dealer Cat o le "Raccomandazioni Caterpillar sui liquidi della macchina" (SLBU6250). *I motori privi di dispositivi post-trattamento possono utilizzare miscele superiori, compreso il biodiesel fino al 100% (per l'uso di miscele superiori al 20% di biodiesel, consultate il vostro dealer Cat). **Le emissioni di gas serra al tubo di scarico dei combustibili a intensità di carbonio più bassa sono essenzialmente uguali ai combustibili tradizionali.
Valore lordo massimo - ISO 14396129,4 kW (174 hp [176 hp/PS*])

Pesi
Con braccio MH (6.400 mm/20'1") - Carro MH e avambraccio dritto22930 kg
Con braccio MH (6.400 mm/20'1") - Carro MH e avambraccio terminale di posa 4.900 mm/16'1"22550 kg
Con braccio MH corto (5.350 mm/17'6") - Carro MH e avambraccio dritto22670 kg

Peso della macchina
Peso operativo massimo26800 kg
Peso operativo minimo22700 kg

Sottocarro
Angolo assale oscillante�5 gradi
Distanza da terra dell'assale - Carro MH da 2,55 m/8'4"325 mm

Trasmissione
Pendenza massima superabile (23.500 kg/51.810 lb)65
Velocità di marcia massima (con volante)20 km/h
Velocità di marcia massima (con joystick)15 km/h
Trazione alla barra127 kN

Trasmissioni
Velocità di marcia massima (con joystick)15 km/h
Velocità di marcia massima (con volante)20 km/h
