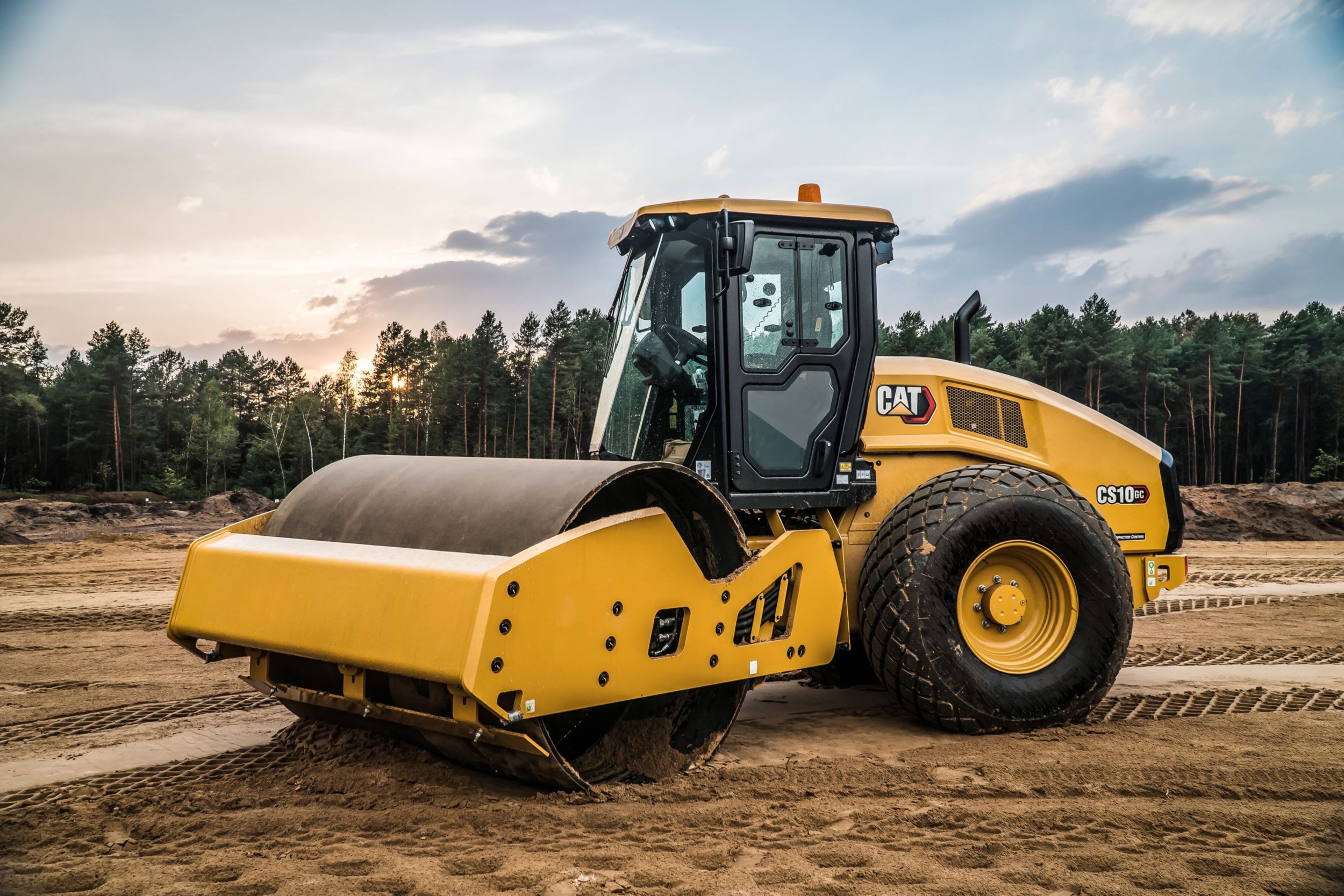

Cat CS10GC

Construction machines Cat CS10GC

Cat CS10GC

Compactors

  • Cabina comfort ROPS/FOPS con visibilità impareggiabile
  • Sistema vibrante altamente performante robusto e perfettamente protetto contro lo sporco
  • Sterzo dolce permette di lavorare comodamente e senza fatica
  • Elevata velocità di lavoro possibile per una compattazione rapida ed efficace
  • Flessibilità massima d'impiego grazie al guscio a piede di montone e lama di livellamento opzionali
  • Accesso impareggiabile per i lavori di manutenzione e servizio
  • La console dello sterzo comprende un display LCD. Il display fornisce la diagnostica e i dati aggiuntivi all'operatore. Le macchine che sono dotate del controllo della compattazione Cat mostrano le misurazioni della compattazione anche sul display.
  • Un volante multiposizione regola il comfort. Il sedile regolabile in vinile con cintura di sicurezza è comodo e mantiene i comandi e le informazioni operative a portata di mano. Un adattatore da 12 volt fornisce potenza per dispositivi elettronici personali. Un tappetino riduce le vibrazioni. Sul piantone dello sterzo sono presenti portabicchieri. Grandi specchietti forniscono una vista eccellente della parte posteriore della macchina.
  • L'operatore ha un'eccellente visibilità anteriore, dei bordi degli pneumatici posteriori e dei bordi del tamburo, e della parte posteriore della macchina, migliorando la sicurezza e la produzione. Gli specchietti opzionali forniscono visibilità migliorata della parte posteriore.

Trasmissione
  • I compattatori vibranti per terreno serie GC sono dotati di un motore Cat in grado di assicurare efficienza superiore, maggiore facilità di manutenzione, potenza elevata e un basso livello di rumorosità.

Tecnologie che migliorano la qualità e la produttività
  • Il controllo della compattazione Cat può essere potenziato aggiungendo un'antenna per la mappatura del sistema di navigazione satellitare globale (GNSS) opzionale e un'unità di visualizzazione dedicata, che fornisce precisione a livello SBAS e consente all'operatore di monitorare visivamente i risultati, mapparli sulle posizioni e salvare i dati per l'analisi o per scopi di documentazione. La capacità di mappatura GNSS RTK è disponibile anche per fornire maggiore precisione rispetto al SBAS.
  • Sono disponibili due tecnologie di misurazione della compattazione: CMV (Compaction Meter Value) o MDP (Machine Drive Power) Entrambe le tecnologie mostrano le misurazioni in tempo reale sul display LCD.
  • Il CMV (Compaction Meter Value) è un sistema di misurazione basato su accelerometro per terreni granulari. È adatto per l'uso con configurazioni a tamburo liscio. Essendo in funzione mentre il tamburo vibra, misura la profondità nel terreno, da 1,0 a 1,2 m (3-4 piedi), fornendo all'operatore un'immagine di ciò che si trova sotto la superficie. Il CMV può rivelare molto a un operatore preparato, come la posizione di anomalie nascoste (oggetti sepolti, rocce, sfere di argilla, ecc.) o zone di scarsa compattazione. Può perfino indicare la necessità di ulteriore umidità per aiutare la compattazione.
  • MDP (Machine Drive Power) è una tecnologia esclusiva resa disponibile solo da Caterpillar. MDP indica la rigidità del terreno quando si misura la resistenza della laminatura. Può essere utilizzato sia per tamburi lisci che per macchine a tamburo lisce dotate di kit guscio bugnati. È efficace su tutti i tipi di terreno e può essere attivato sia se il tamburo è statico che vibrante. MDP misura più da vicino la profondità dei sollevamenti dei materiali da compattare, circa 30-60 cm (1-2 piedi) di profondità. MDP è più flessibile rispetto al CMV perché può essere utilizzato su tutti i tipi di terreno e perché misura più in profondità rispetto al CMV, che consente di correlare i risultati ad attrezzature di misurazione portatili come flessimetri per la caduta leggera e calibri nucleari. Poiché non richiede la vibrazione del tamburo, il rischio di decompattazione quando viene utilizzato per la laminatura di prova è minore.

Facile manutenzione
  • Il design fornisce accesso da terra a tutti i servizi e i punti di manutenzione.
  • I lunghi intervalli di manutenzione contribuiscono a una maggiore produttività e a minori costi di proprietà e di esercizio. L'intervallo di cambio dell'olio programmato del sistema vibrante è di 3 anni/3.000 ore. L'intervallo di manutenzione dell'olio idraulico è di 3.000 ore. La manutenzione dell'olio motore avviene ogni 500 ore.

Sistema vibrante affidabile
  • I compattatori vibranti per terreno GC assicurano prestazioni di compattazione eccellenti grazie all'ampiezza elevata e al carico lineare statico.
  • Il GC utilizza il sistema vibrante a guscio Cat collaudato. Il design del sistema riduce in modo significativo il rischio di contaminazione comune nei design convenzionali in cui vengono impiegati pesi in metallo. Fornendo affidabilità e prestazioni insuperabili, il sistema vibrante a guscio Cat è praticamente esente da manutenzione, con il primo periodo di manutenzione programmata a 3 anni o 3.000 ore.
  • Una funzione di vibrazione automatica garantisce uniformità per una compattazione più omogenea. Una volta attivata, la vibrazione si ferma quando il compattatore rallenta al di sotto di una velocità predeterminata. Quando la propulsione riprende, la vibrazione ricomincia a una velocità predeterminata. Questa funzione contribuisce a un funzionamento uniforme e di qualità elevata.
  • I tamburi lisci sono ideali per la compattazione di materiali granulari e possono essere dotati di un kit guscio bugnato opzionale per compattare materiali coesivi e semi-coesivi.

Sostenibilità
  • Il motore Cat® C3.6 è conforme agli standard sulle emissioni U.S. EPA Tier 4 Final ed EU Stage V.
  • Tutti i motori diesel Cat hanno l'obbligo di utilizzare ULSD (a bassissimo tenore di zolfo con un massimo di 15 ppm di zolfo) o ULSD miscelato con i seguenti combustibili a bassa intensità di carbonio: ·20% biodiesel FAME (estere metilico di acidi grassi)** o 100% diesel rinnovabile, HVO (olio vegetale idrogenato) e GTL (da gas a liquido). Consultate le linee guida per la corretta applicazione. Per dettagli consultate il dealer Cat o le "Raccomandazioni Caterpillar sui liquidi della macchina" (SLBU6250).
  • L'arresto automatico con il motore al minimo riduce il consumo di combustibile non necessario e le emissioni di gas serra consentendo al motore di passare automaticamente alla modalità regime minimo quando la macchina non è in funzione.
  • È importante investire su un operatore ben addestrato. Gli operatori qualificati traggono vantaggio dai profitti massimizzando la produttività, evitando i costosi tempi di fermo e manutenendo la sicurezza del cantiere, il che può aiutare a migliorare l'efficienza dei consumi e a ridurre le emissioni di gas serra.
  • Gli intervalli di manutenzione prolungati non solo riducono i tempi di inattività, ma consentono anche di ridurre la quantità di fluido e filtri che vengono sostituiti nel corso della vita della macchina. L'olio idraulico può essere sostituito ogni 3.000 ore, l'olio dell'alloggiamento eccentrico può essere sostituito ogni 3.000 ore e l'olio motore ogni 500 ore.
  • Le prestazioni e la sicurezza possono essere aumentate con telecamere standard e a richiesta con visualizzazione su display all'interno della cabina.
  • Le tecnologie Cat Compact contribuiscono a raggiungere sempre gli obiettivi di compattazione in modo rapido, uniforme e con meno passate, permettendo di risparmiare combustibile, riducendo la rilavorazione e abbattendo i costi del materiale.
  • Porte per il prelievo dell'olio programmato (S•O•S℠) Cat aiutano a rilevare l'usura eccessiva, i liquidi contaminati o altre problematiche nascoste che potrebbero accorciare la durata dei componenti. Spesso,
    il monitoraggio dei liquidi consente di prolungare gli intervalli del cambio olio e liquido di raffreddamento. Per ulteriori informazioni, consultate il dealer Cat o il Manuale di funzionamento e manutenzione della macchina.
  • Remote Flash consente di ridurre al minimo i tempi di inattività e i tempi di manutenzione, mantenendo al contempo operativa la risorsa con la massima efficienza. Gli avvisi per gli aggiornamenti della macchina vengono inviati virtualmente dal dealer Cat e possono essere distribuiti senza la necessità della presenza in loco di un tecnico del dealer.

**I motori senza dispositivi post-trattamento possono usare miscele superiori, fino a biodiesel al 100%.


Capacità di rifornimento di servizio
Capacità del serbatoio del combustibile213 L

Dimensioni
Lunghezza totale5.7 m
Larghezza totale2.3 m
Larghezza tamburo2134 mm
Altezza - Con struttura ROPS/FOPS o cabina3 m
Diametro tamburo1535 mm
Altezza della lama opzionale27.1 in
Passo3 m

Motore
Potenza lorda90 kW
Modello motoreCat C3.6
Potenza netta - ISO 924983.7 kW
Potenza netta - SAE J134982.9 kW
Corsa120 mm
Foro98 mm

Pesi
Peso operativo - Con cabina10494 kg
Peso operativo - Con tettuccio con struttura ROPS/FOPS10340 kg
Peso - Tamburo con tettuccio con struttura ROPS/FOPS5830 kg
Peso - Tamburo con cabina5873 kg

Pneumatici
Pneumatici23,1 x 26

Sistema vibrante
Ampiezza nominale - Elevata2 mm
Ampiezza nominale - Bassa1 mm
Forza centrifuga - Massima250 kN
Forza centrifuga - Minima149 kN
Frequenza di vibrazione - Modalità Eco28,6 - 31,5 Hz
Frequenza di vibrazione - Modalità Eco1.716 - 1.890 vpm
Frequenza di vibrazione - Standard1.800 - 1.980 vpm
Frequenza di vibrazione - Standard30 - 33 Hz

Specifiche operative
Larghezza di compattazione2134 mm
Distanza libera dal bordo del marciapiede492 mm
Distanza libera da terra518 mm
Raggio di sterzata - Bordo del tamburo interno3.9 m
Velocità di spostamento - Massima11 km/h
Carico lineare statico - Con struttura ROPS/FOPS27.5 kg/cm
