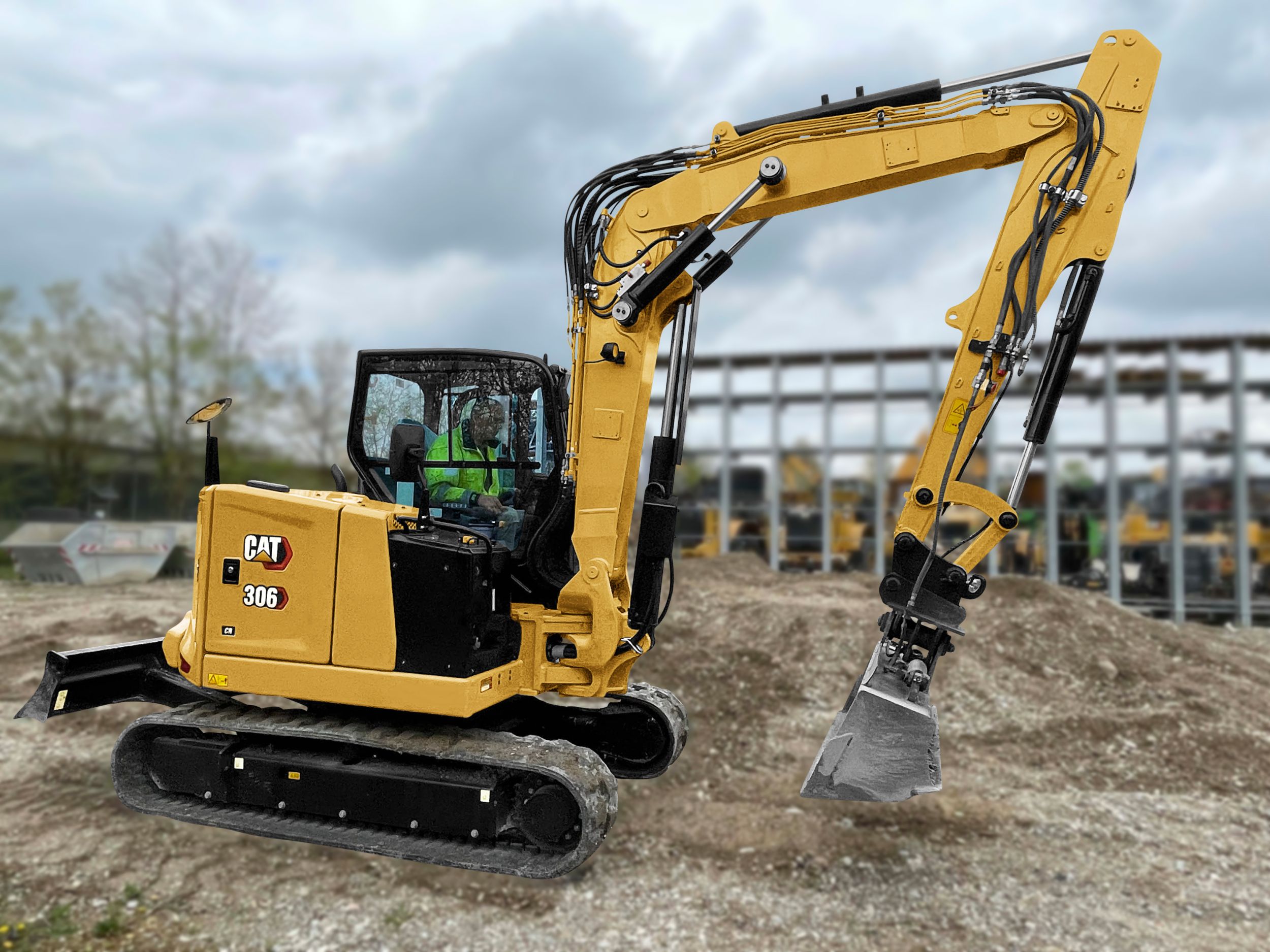

Cat 306 VAB

Construction machines Cat 306 VAB

Cat 306 VAB

Mini-excavators

  • Idraulica sensibile che consente brevissimi cicli di lavoro
  • Massima forza di rottura e sollevamento
  • Cabina comodissima con eccellente visibilità
  • Accesso impareggiabile per i lavori di manutenzione e servizio
  • Motore livello V con rigenerazione interamente automatica del filtro antiparticolato
  • Movimentazione massima di materiali vari per un consumo minimo di diesel
  • La cabina con tettuccio (disponibilità a seconda della regione) o sigillata e pressurizzata è dotata di un sistema di climatizzazione migliorato, mentre il poggiapolso regolabile e il sedile con sospensioni aiutano a lavorare comodamente tutto il giorno.

FACILITÀ DI UTILIZZO
  • I comandi sono facili da usare e l'intuitivo Next Generation Monitor fornisce preferenze personalizzabili dall'operatore della macchina e informazioni sulla macchina di facile lettura.

MODALITÀ DI TRASLAZIONE MEDIANTE STERZO AVAMBRACCIO
  • Con Cat Stick Steer è ancora più facile spostarsi in cantiere. Si passa facilmente dai tradizionali comandi di traslazione con leve e pedali ai comandi del joystick premendo semplicemente un pulsante. Il vantaggio di fare meno sforzo e di avere un controllo migliorato è a portata di mano!

PRESTAZIONI ELEVATE IN UN DESIGN MINI
  • Grazie alle prestazioni multifunzione di capacità di sollevamento, oscillazione e traslazione è possibile svolgere il lavoro in modo più efficiente.

SICUREZZA SUL LUOGO DI LAVORO
  • La vostra sicurezza è la nostra priorità. Il miniescavatore Cat è progettato per lavorare sempre in sicurezza. Una telecamera di retromarcia a richiesta, le luci di lavoro di cortesia e la cintura di sicurezza retrattile fluorescente sono solo alcune delle caratteristiche di sicurezza installate sulla macchina.

MANUTENZIONE SEMPLICE PER TEMPI DI INATTIVITÀ RIDOTTI
  • Manutenzione rapida e semplice per il miniescavatore Cat. I punti di controllo di routine sono di facile accesso a terra con punti di manutenzione raggruppati e robusti pannelli di servizio.

COSTI DI ESERCIZIO RIDOTTI
  • Dotato di funzionalità quali funzionamento al minimo automatico, spegnimento automatico del motore e idraulica efficiente con pompa a cilindrata variabile, il miniescavatore Cat è stato progettato con l'obiettivo di ridurre i costi di esercizio.

OPZIONI
  • Configurate la macchina in base alle vostre specifiche esigenze con una lama diritta, una lama angolabile o Extra Tool Carrier (XTC).

ASSISTENZA IMPAREGGIABILE DEI DEALER
  • Il dealer Cat vi aiuta a raggiungere gli obiettivi commerciali. Il vostro dealer è pronto non solo a fornire soluzioni relative all'attrezzatura, ma anche a formare gli operatori per esigenze di servizio e altro ancora.

SOSTENIBILITÀ
  • Il motore Cat® C2.4 è conforme agli standard sulle emissioni U.S. EPA Tier 4 Final, EU Stage V e Giappone 2014.
  • Tutti i motori diesel Cat hanno l'obbligo di utilizzare ULSD (a bassissimo tenore di zolfo con un massimo di 15 ppm di zolfo) o ULSD miscelato con i seguenti combustibili a bassa intensità di carbonio: ·20% biodiesel FAME (estere metilico di acidi grassi) * o 100% diesel rinnovabile, HVO (olio vegetale idrotrattato) e GTL (da gas a liquido). Consultate le linee guida per la corretta applicazione. Per dettagli consultate il dealer Cat o le "Raccomandazioni Caterpillar sui liquidi della macchina" (SLBU6250).
  • Il funzionamento al minimo automatico riduce il consumo di combustibile non necessario e le emissioni di gas serra consentendo al motore di passare automaticamente alla modalità regime minimo quando la macchina non è in funzione.
  • Il temporizzatore di arresto motore al minimo riduce il consumo di combustibile, le emissioni di gas serra e i tempi di inattività non necessari spegnendo la macchina dopo un periodo di regime al minimo preimpostato.
  • Il sistema di controllo della velocità di crociera aiuta a mantenere una velocità costante negli spostamenti in cantiere, risparmiando combustibile e riducendo le emissioni di gas serra.
  • Il sistema Cat® Seat Belt Reminder emette un avviso acustico e visivo per ricordare agli operatori di allacciarsi le cinture durante il funzionamento della macchina. Il sistema di facile installazione è compatibile con tutti i marchi di attrezzature per garantire la sicurezza dell'operatore.
  • Gli intervalli di manutenzione prolungati non solo riducono i tempi di inattività, ma consentono anche di ridurre la quantità di fluido e filtri che vengono sostituiti nel corso della vita della macchina.
  • Remote Flash riduce al minimo i tempi di inattività e i tempi di manutenzione, mantenendo al contempo operativa la risorsa con la massima efficienza. Gli avvisi per gli aggiornamenti della macchina vengono inviati virtualmente dal dealer Cat e possono essere distribuiti senza la necessità della presenza in loco di un tecnico del dealer (se in dotazione).
  • La risoluzione dei problemi da remoto riduce i tempi di manutenzione e mantiene operativa la macchina con la massima efficienza, consentendo al dealer Cat di testare virtualmente la macchina durante il lavoro. Una volta identificato un problema, un tecnico può risolverlo già dalla prima volta, risparmiando tempo e denaro (se in dotazione).
  • Le tecnologie Cat Grade con Advanced 2D e 3D combinano guida avanzata e controllo automatico della macchina a richiesta, aiutando gli operatori a raggiungere gli obiettivi di precisione, Inoltre, contribuiscono a ridurre il consumo di combustibile e le emissioni di gas serra, migliorando l'efficienza, la precisione e la produttività in cantiere (se in dotazione)

*I motori senza dispositivi post-trattamento possono utilizzare miscele superiori, compreso il biodiesel fino al 100% (per l'uso di miscele superiori al 20% di biodiesel, consultare il dealer Cat).


Aumento di peso rispetto alla configurazione minima
Contrappeso250 kg
Avambraccio lungo44 kg
Cingoli in acciaio con pattini375 kg
Lama angolabile102 kg
Portaforche XTC (senza attrezzi)64 kg

Capacità di rifornimento di servizio
Sistema di raffreddamento10 l
Impianto idraulico104 l
Serbatoio idraulico53 l
Olio motore8 l
Serbatoio del combustibile130 l

Certificazione - Cabina
Protezione superioreISO 10262:1998 (Livello II)
Struttura ROPS (Roll Over Protective Structure)ISO 12117-2:2008
Struttura di protezione antiribaltamento (TOPS)ISO 12117:1997

Dimensioni - Avambraccio lungo
Profondità di scavo4110 mm
Massima altezza della lama415 mm
Larghezza cingoli complessiva1980 mm
Larghezza pattino/cinghia del cingolo400 mm
Ingombro di rotazione con contrappeso1475 mm
Parete verticale3165 mm
Sbraccio con braccio ritratto2960 mm
Massima profondità della lama600 mm
Altezza di scavo massima6130 mm
Altezza di trasporto2410 mm
Lunghezza avambraccio1980 mm
Distanza libera da terra306 mm
Cuscinetto di rotazione - Altezza672 mm
Larghezza all'alloggiamento superiore1950 mm
Lunghezza carro complessiva2580 mm
Lunghezza di trasporto complessiva5950 mm
Altezza cabina2545 mm
Sbraccio massimo6685 mm
Rotazione del braccio - sinistra735 mm
Ingombro di rotazione senza contrappeso1350 mm
Rotazione del braccio - Destra910 mm
Gioco di scarico massimo4610 mm
Sbraccio massimo - A terra6535 mm

Dimensioni - Avambraccio standard
Larghezza pattino/cinghia del cingolo400 mm
Sbraccio massimo6295 mm
Lunghezza avambraccio1580 mm
Parete verticale2710 mm
Cuscinetto di rotazione - Altezza672 mm
Sbraccio massimo - A terra6130 mm
Massima altezza della lama415 mm
Distanza libera da terra306 mm
Sbraccio con braccio ritratto2485 mm
Rotazione del braccio - Destra910 mm
Altezza di trasporto1755 mm
Ingombro di rotazione con contrappeso1475 mm
Altezza cabina2545 mm
Larghezza all'alloggiamento superiore1950 mm
Gioco di scarico massimo4325 mm
Ingombro di rotazione senza contrappeso1350 mm
Rotazione del braccio - sinistra735 mm
Lunghezza carro complessiva2580 mm
Altezza di scavo massima5835 mm
Massima profondità della lama600 mm
Larghezza cingoli complessiva1980 mm
Profondità di scavo3710 mm
Lunghezza di trasporto complessiva5975 mm

Impianto di climatizzazione
ClimatizzazioneL'impianto di climatizzazione su questa macchina contiene gas refrigerante fluorurato a effetto serra R134a (potenziale di riscaldamento globale = 1.287). L'impianto contiene 0,9 kg di refrigerante con un equivalente di CO2 pari a 1,287 tonnellate metriche.

Impianto idraulico
Pressione di funzionamento - Traslazione24500 kPa
Circuito ausiliario - Primario - Flusso90 L/min
Forza di scavo - Benna51.5 kN
Circuito ausiliario - Primario - Pressione24500 kPa
TipoImpianto idraulico load sensing e pompa a pistoni a cilindrata variabile
Circuito ausiliario - Secondario - Flusso33 L/min
Pressione di funzionamento - Attrezzatura24500 kPa
Circuito ausiliario - Secondario - Pressione24500 kPa
Forza di scavo - Avambraccio - Standard29.5 kN
Pressione di funzionamento - Rotazione22500 kPa
Forza di scavo - Avambraccio - Lungo26.5 kN
Portata della pompa a 2.400 giri/min151 L/min

Lama
Larghezza lama diritta1980 mm
Larghezza lama angolata1980 mm
Altezza lama diritta390 mm
Altezza lama angolata400 mm

Livelli di rumorosità
Pressione sonora sull'operatore (ISO 6396:2008)72 dB(A)
Pressione sonora esterna media (ISO 6395:2008)99 dB(A)
NotaDirettiva dell'Unione Europea "2000/14/CE"

Motore
Potenza netta41.7 kW
Potenza lorda - ISO 1439643.2 kW
Cilindrata2.43 l
Foro87 mm
Corsa102.4 mm
Modello motoreCat C2.4 Turbo
Potenza netta a 2.200 giri/min - U.S. EPA Tier 4 Final/EU Stage V - ISO 9249/EEC 80/126941.7 kW

Pesi
Peso operativo7150 kg
Peso operativo minimo con tettuccio*6410 kg
Peso operativo massimo con tettuccio**7090 kg
Nota (2)**Il peso massimo è dato dai cingoli in acciaio con pattini, dal contrappeso aggiuntivo, dall'operatore, dal serbatoio del combustibile pieno, dall'avambraccio lungo, dalla lama fissa, ma non dalla benna.
Peso operativo massimo con cabina**7150 kg
Peso operativo minimo con cabina*6470 kg
Nota (1)*Il peso minimo è dato dai cingoli in gomma, dall'operatore, dal serbatoio del combustibile pieno, dall'avambraccio standard, dalla lama fissa, ma non dalla benna.

Sistema di marcia
Pressione a terra - Peso minimo35.4 kPa
Pressione a terra - Peso massimo39.1 kPa
Pendenza - Massima30 gradi
Forza di trazione massima - Alta velocità31 kN
Forza di trazione massima - Bassa velocità56 kN
Velocità di marcia - Alta5 km/h
Velocità di marcia - Bassa2.8 km/h

Sistema di rotazione
Rotazione del braccio - Destra65 gradi
Rotazione del braccio - sinistra60 gradi
Velocità di rotazione della macchina11 r/min
