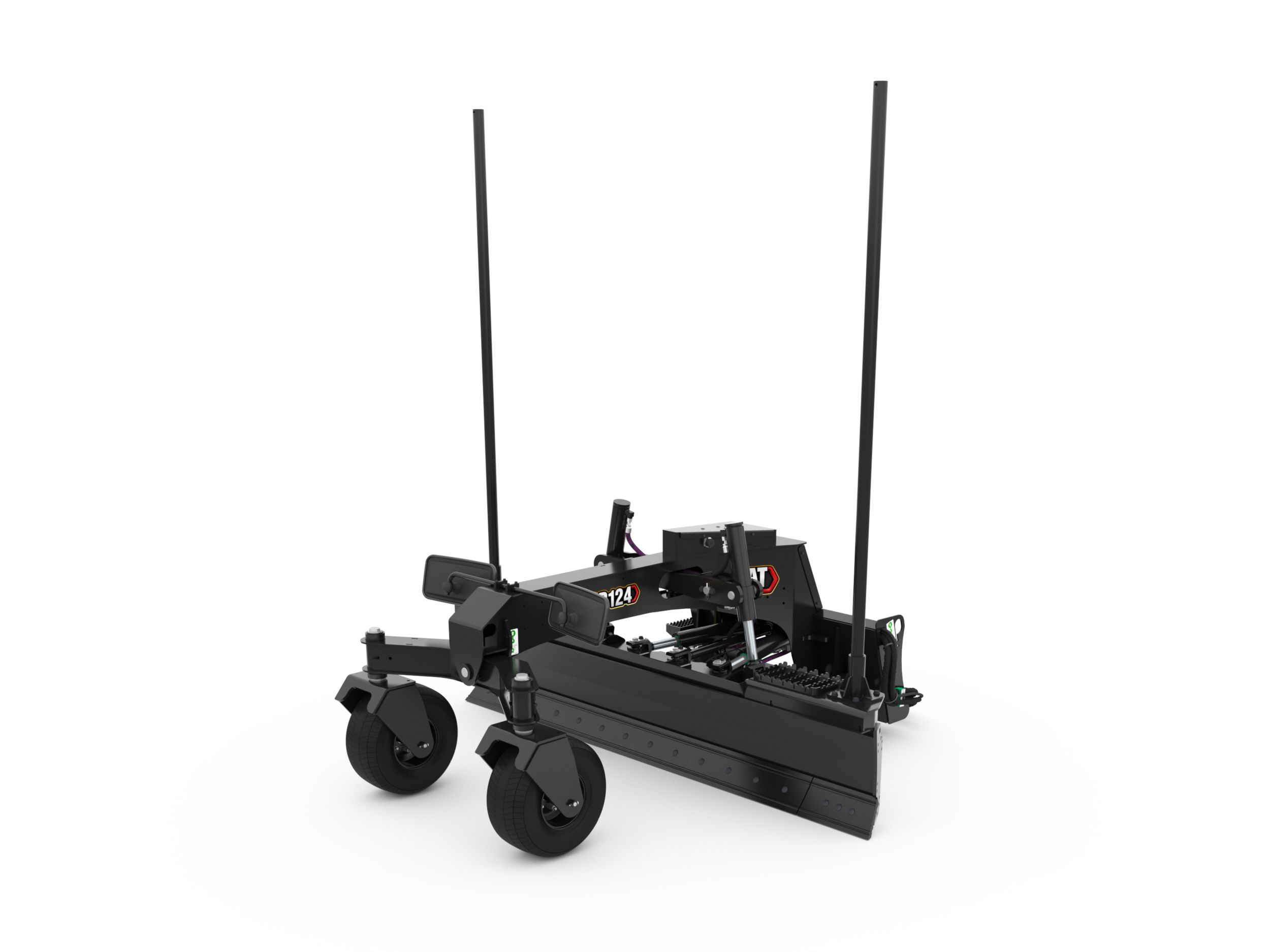

Cat GB124

Grader

  • GB124 con tecnologia Smart e riconoscimento automatico degli aggregati (Plug-and-play) per un lavoro veloce e impeccabile senza installazioni o regolazioni aggiuntive.
  • Livellatrice GB con ali laterali regolabili idraulicamente
  • Posizione inclinazione lama memorizzabile
  • Box blade inclinabili fino a 15°, angolo ribalto max 30°

Le lame livellatrici Smart Cat® hanno la funzione di tagliare, movimentare e livellare detriti, ghiaia e sabbia e praticamente qualsiasi altro materiale usato come base. La funzione Assist della lama rende l'unità molto più che Smart. La lama livellatrice Smart aggiunge la pendenza trasversale alle piattaforme delle minipale gommate SSL e delle pale cingolate compatte.


Modalità comando dell'attrezzatura

La modalità di comando dell'attrezzatura (manuale) trasforma la lama livellatrice D3 e Smart in una macchina più intuitiva. Il joystick sinistro mantiene il controllo delle funzioni di azionamento della macchina. I joystick destri ora azionano l'attrezzatura.

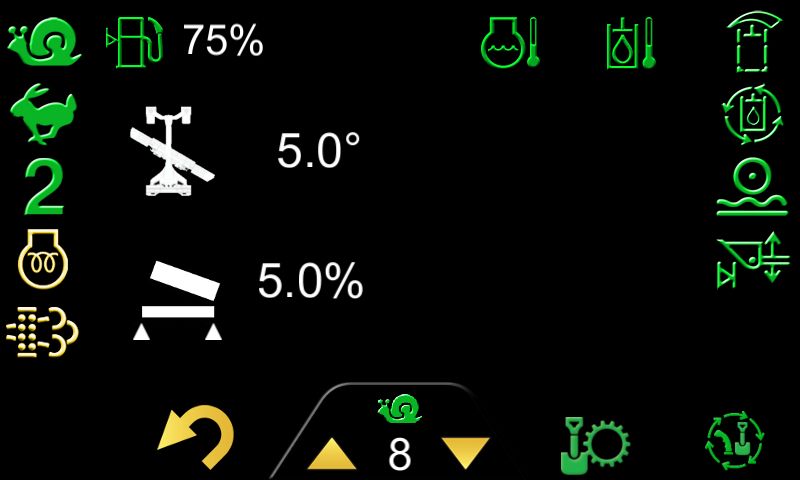

Indicazione dell'angolo nel display della macchina

Lo schermo dedicato della lama apripista Smart fornisce all'operatore un feedback sull'orientamento dell'attrezzatura. L'operatore vedrà l'inclinazione della lama dell'attrezzatura e l'angolo della lama.


Controllo dell'inclinazione trasversale

Con la pendenza trasversale abilitata, l'operatore seleziona la pendenza trasversale della lama posizionando la lama nella posizione desiderata. Quindi l'attrezzo mantiene la pendenza desiderata durante il funzionamento, anche quando cambia la pendenza della macchina.


Predisposizione per il riferimento esterno

La lama livellatrice è predisposta per il riferimento esterno. Cat Grade (GPS e ITS), EW GO!, Total Station.

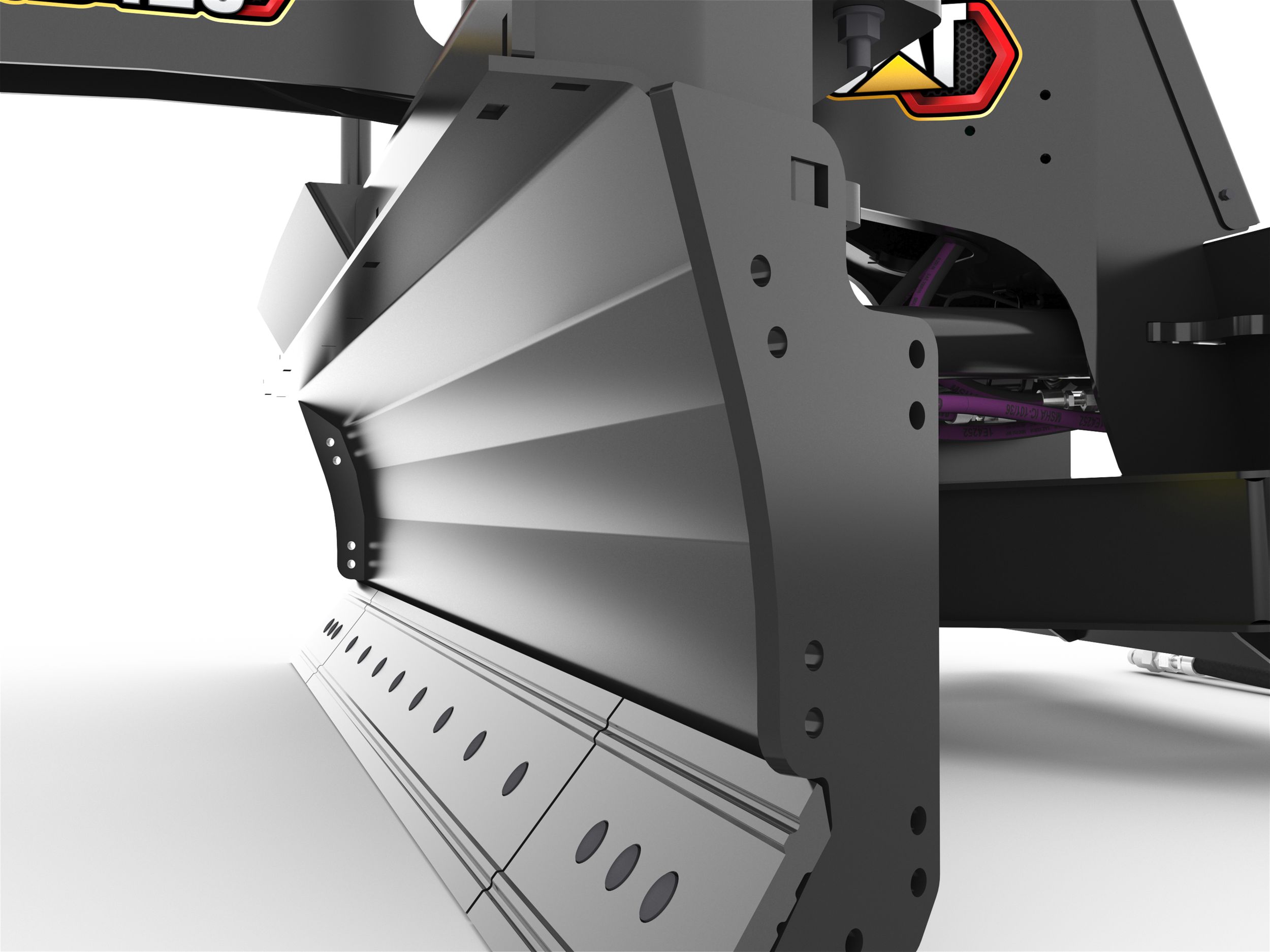

Versoio curvato

I versoi curvati consentono al materiale di rotolare e accumularsi, migliorando capacità e prestazioni. Il flusso di materiale troverà i punti bassi con facilità e migliorerà le prestazioni di livellamento e finitura di precisione.

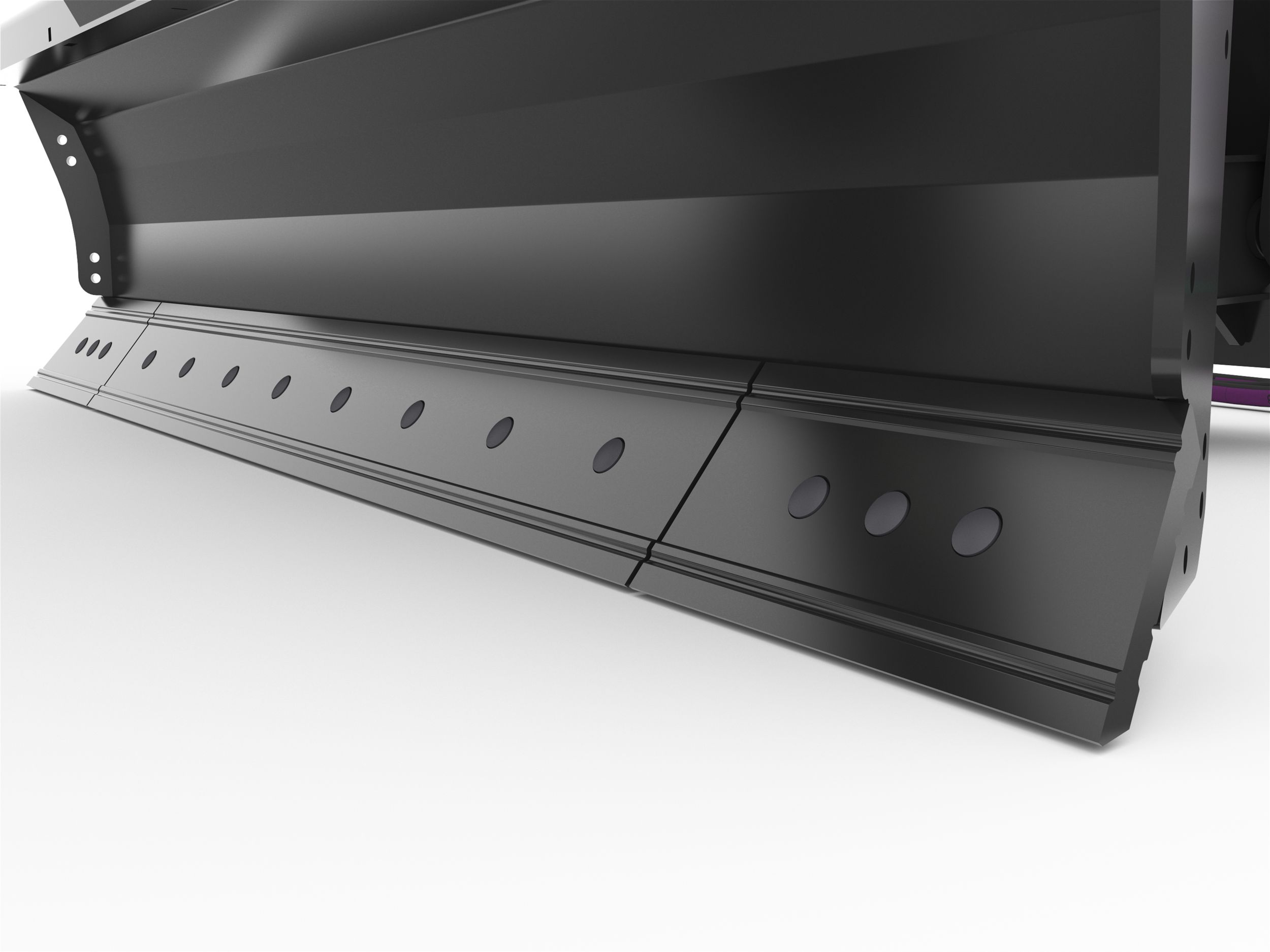

Taglienti con indicazione di usura

I taglienti con indicazione di usura presentano il 20% in più di materiali soggetti a tale fenomeno nelle parti di usura del tagliente e indicano anche quando è ora di capovolgere (solo sezione centrale) o sostituire il tagliente.

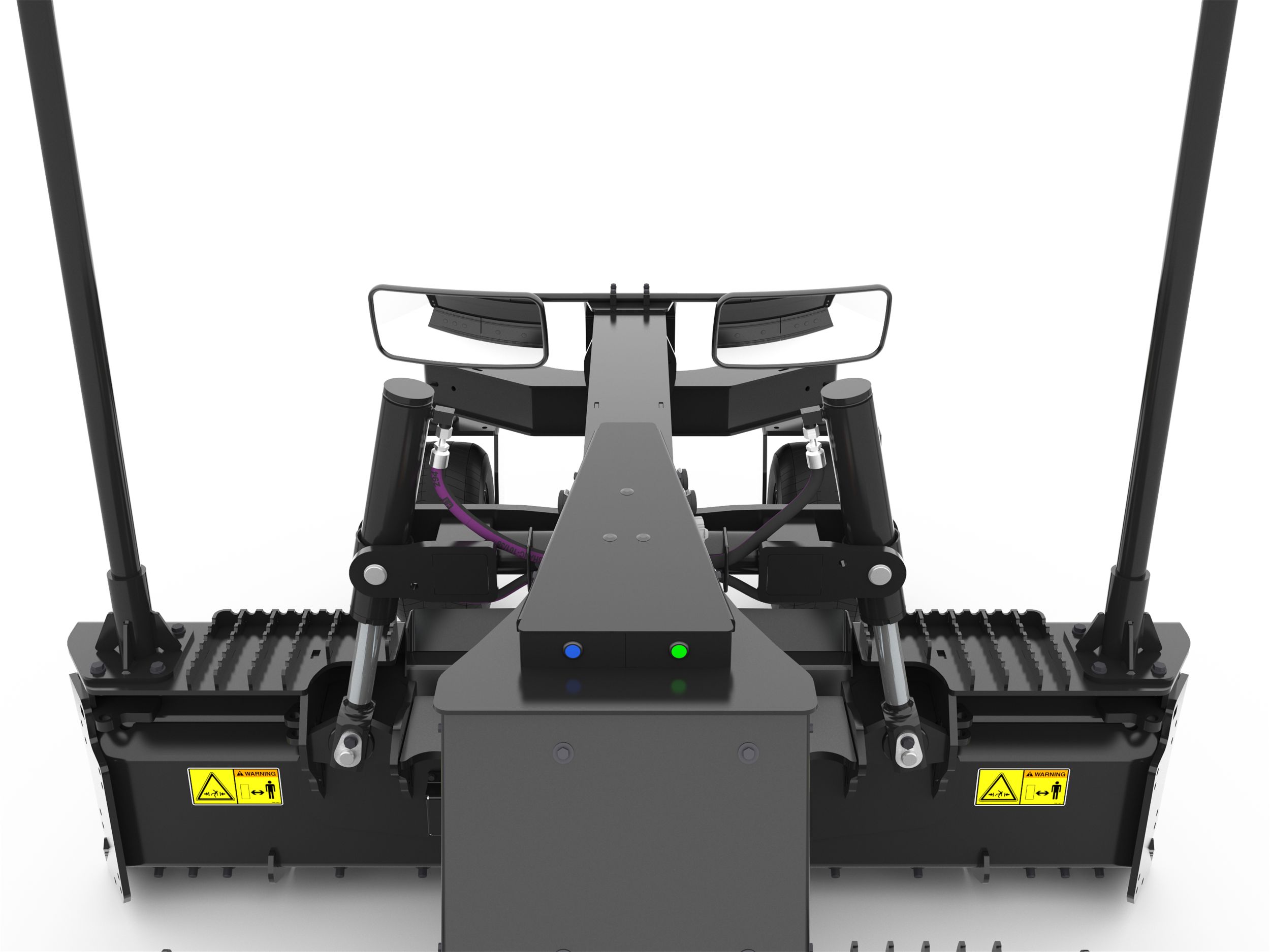

Specchietti parabolici doppi

Gli specchietti parabolici doppi offrono piena visibilità al tagliente anteriore consentendo all'operatore di vedere quanto la lama sta caricando e di vedere gli angoli della lama.


Componenti elettronici posizionati centralmente

I componenti tecnologici sono posizionati centralmente e si instradano facilmente verso i rispettivi cablaggi per poi tornare nella loro posizione sullo strumento. Quindi, un singolo cablaggio è instradato verso il modulo di controllo nella cabina o sullo strumento.

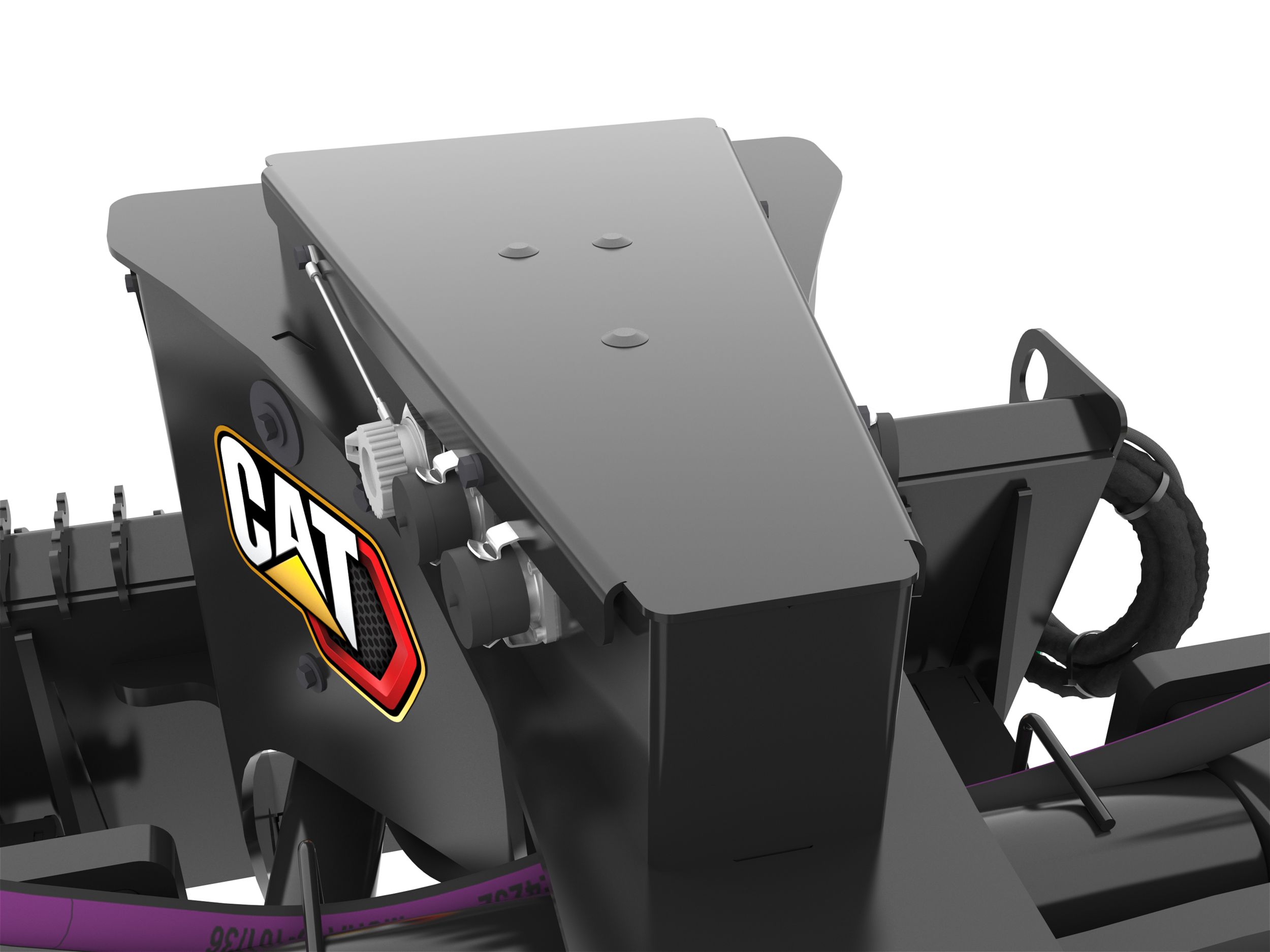

Valvola idraulica ed ECM con protezione

La valvola idraulica e l'ECM (Electronic Control Module, Modulo di controllo elettronico) sono racchiusi e montati all'interno del telaio dello strumento, in modo da essere protetti da eventuali danni.

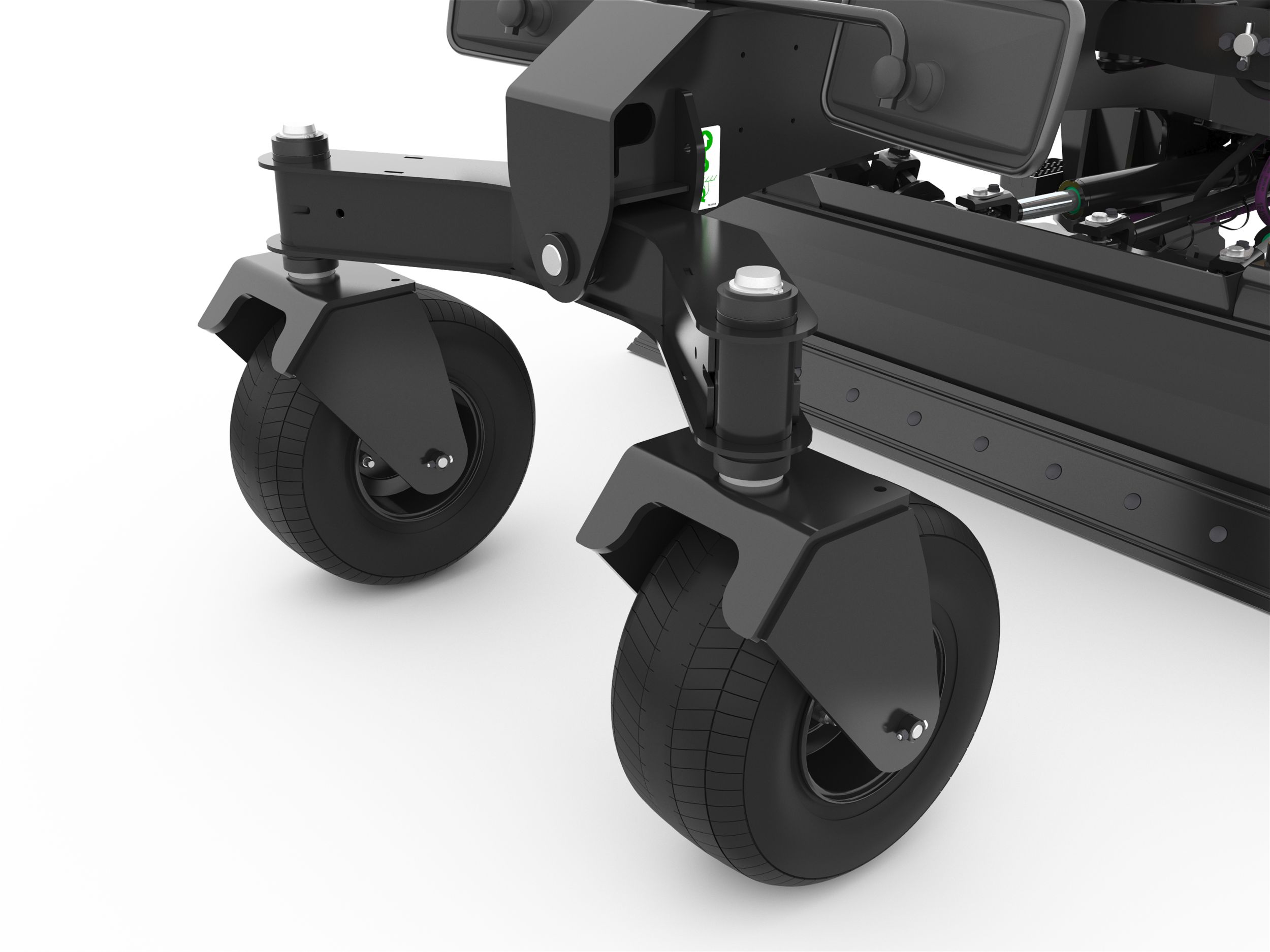

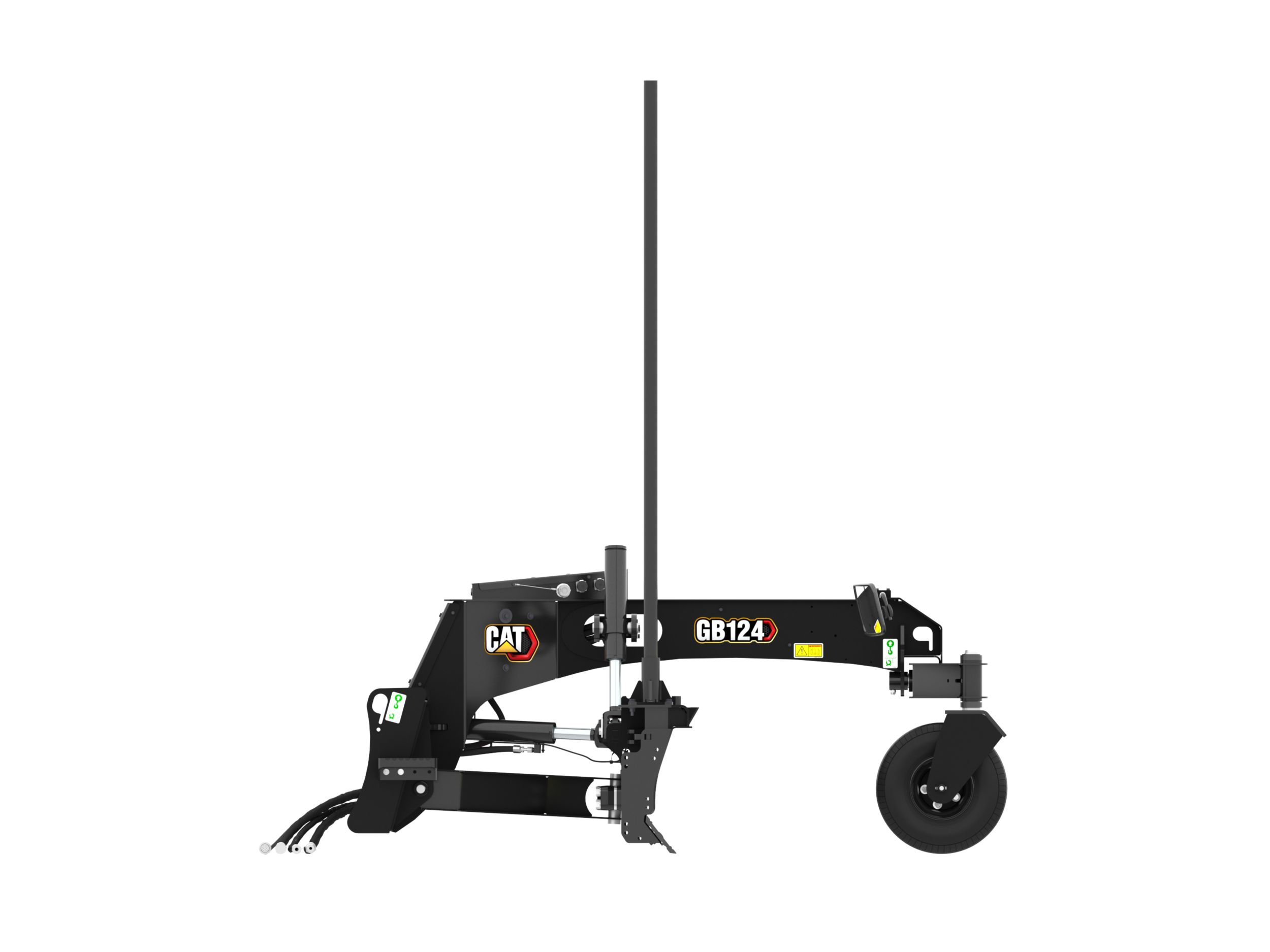

Assale anteriore indipendente con ruote doppie

Le ruote anteriori doppie sono montate su un asse indipendente e su perni per garantire stabilità in entrambe le direzioni di marcia. Queste ruote sono riempite d'aria e manterranno la lama in equilibrio nelle operazioni automatiche e manuali.


Alette laterali su richiesta

Le alette laterali su richiesta consentono all'operatore di allargare la lama e trasportare materiale in modo analogo alle lame livellatrici.

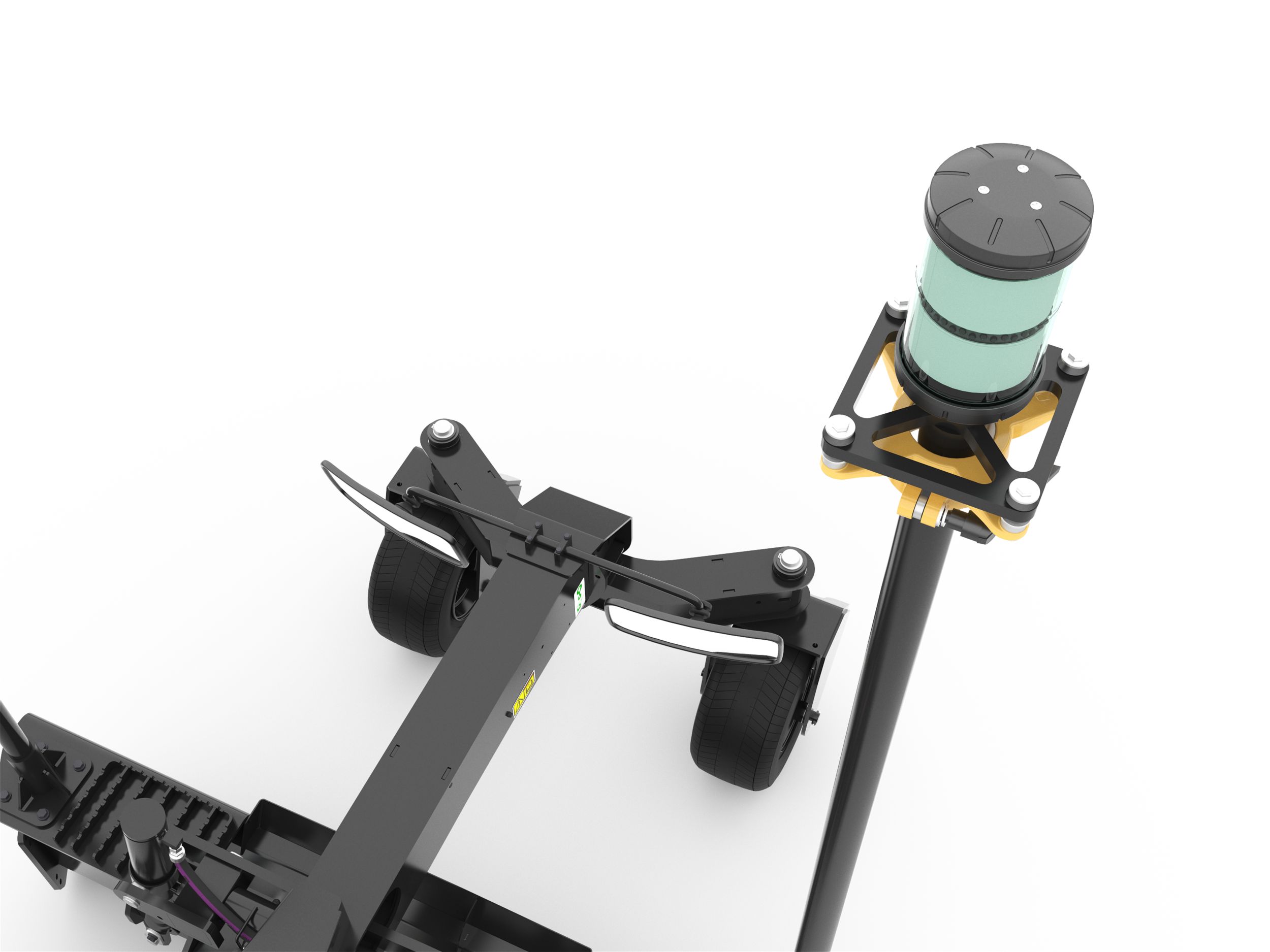

Punti di montaggio del montante

I montanti fissi standard offrono grandi prestazioni per configurazioni con tecnologia laser singola o doppia, oltre a supportare la tecnologia 3D. Lo schema a bulloni si adatta ai montanti GNSS standard Accugrade™.

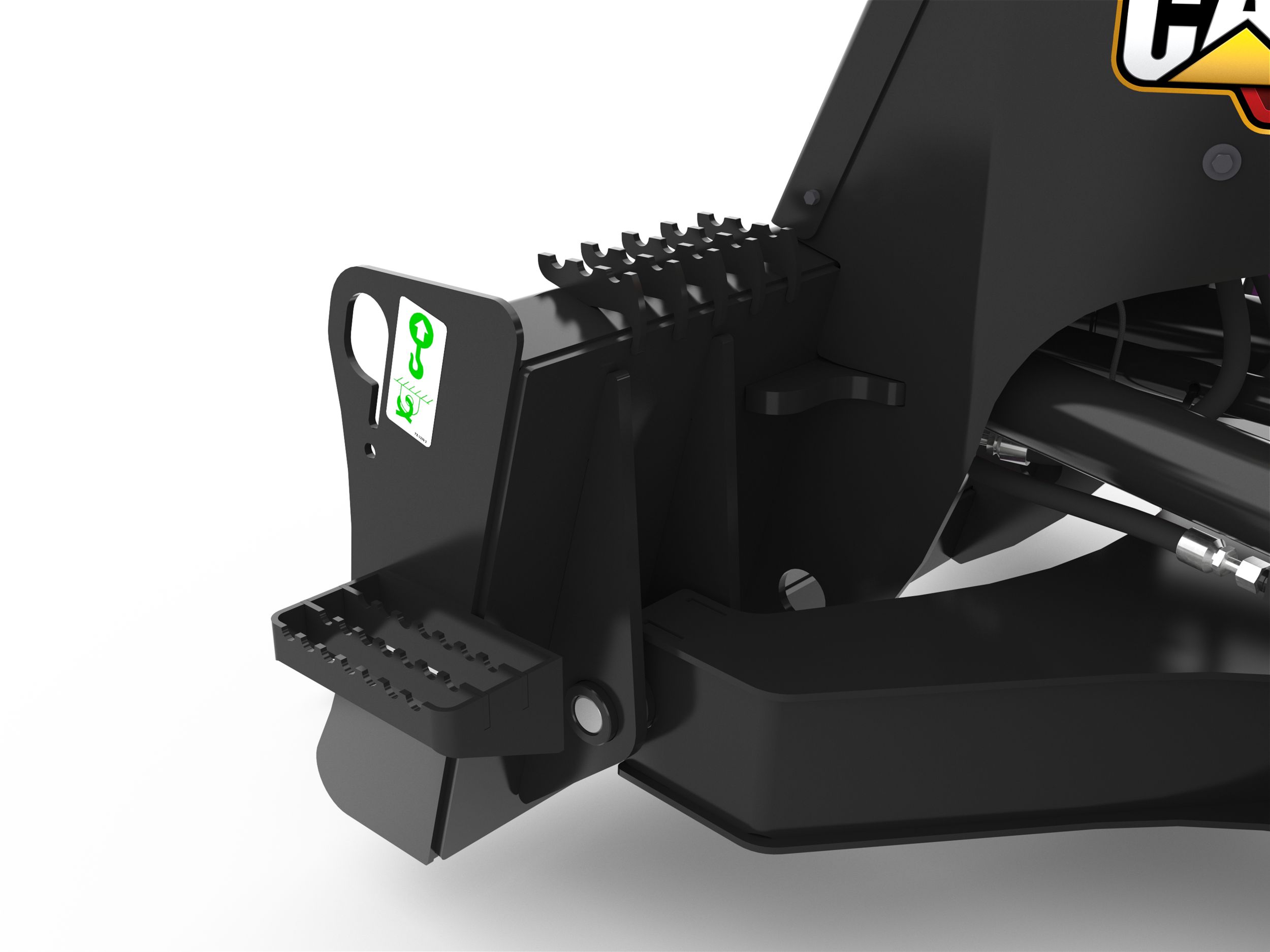

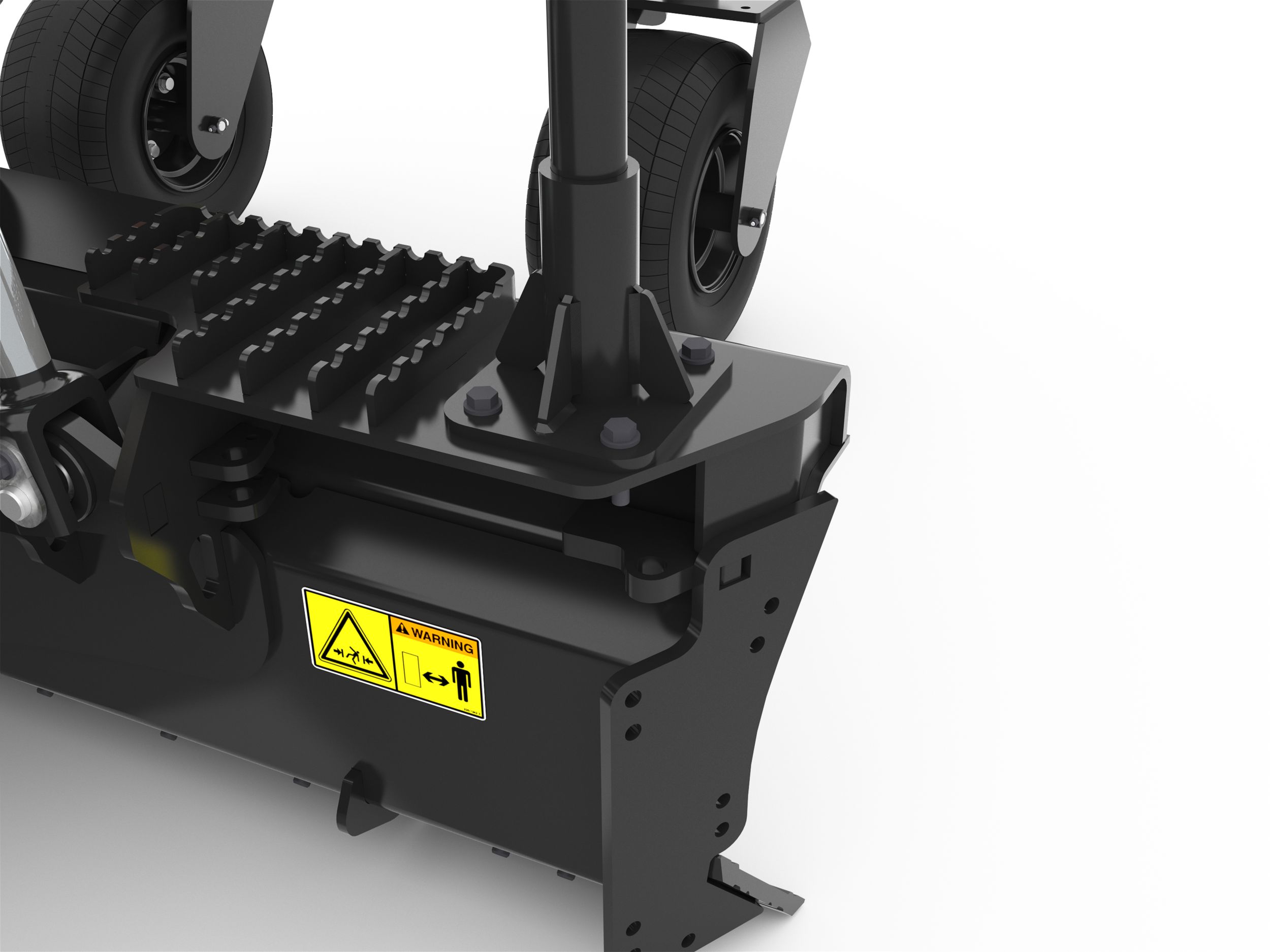

Gradini zigrinati

Il gradino zigrinato imbullonato assicura l'entrata e l'uscita dalla cabina della macchina in sicurezza. Ulteriori gradini zigrinati saldati sulla lama garantiscono la sicurezza delle operazioni di regolazione, installazione o rimozione del ricevitore.


Supporto al manuale di funzionamento e manutenzione dell'attrezzo montato

Fissato sull'attrezzo e sigillato per resistere alle intemperie, questo supporto include tutti i manuali di funzionamento e le guide di manutenzione necessarie per il corretto funzionamento dell'attrezzatura.


Larghezza totale2449 mm
Larghezza lama2438 mm
Larghezza - Angolazione massima2143 mm
Flusso idraulico ottimale50-86 L/min (13-23 gpm)
Pressione idraulica ottimale180-230 bar (2.600-3.340 psi)
Impianto idraulico richiestoFlusso standard
Lunghezza totale2246 mm
Altezza totale con montanti2652 mm
Altezza totale1046 mm
Peso934 kg
Gamma angolo di inclinazione +/-15 gradi
Massima angolazione della lama - Destra/sinistra dal centro30 gradi
Altezza della lama431 mm
Distanza libera da terra152 mm
Profondità di taglio massima102 mm
Tipo di interfacciaAttacco minipala gommata
