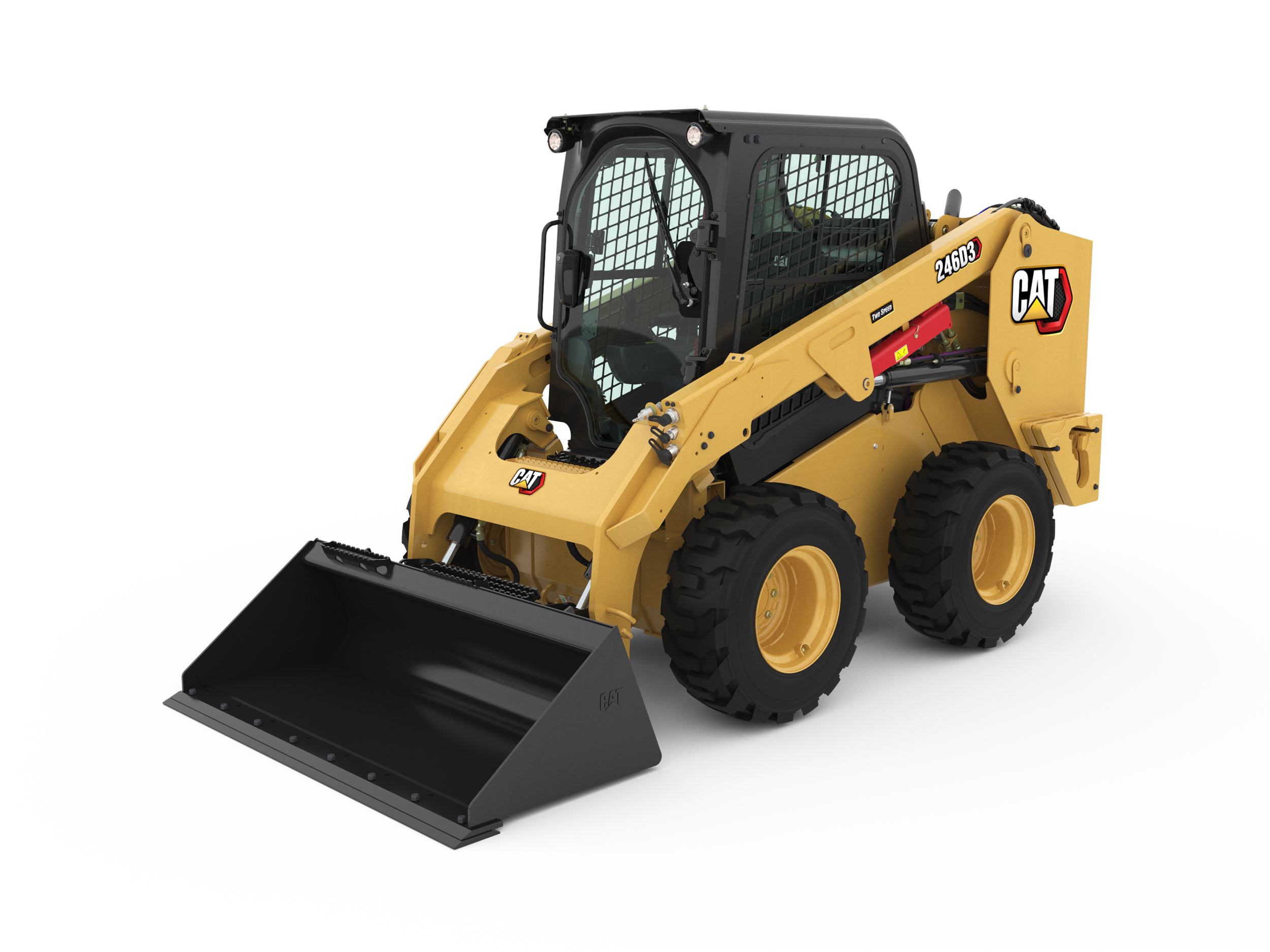

Cat 246D3

Kompaktlader

Multifunktions-Joystick mit elektrischer Vorsteuerung
Zusatzhydraulik mit Proportionalsteuerung
Kabine mit optimaler Sicht garantiert maximierte Leistungsfähigkeit
Cat Maschine haben eine überdurchschnittliche Leistung in m³/pro Liter Brennstoffverbrauch
Auf Langlebigkeit gebaut mit hohem Wiederverkaufswert

Dokumente
Vorteile
Technische Daten
Bilder
360° Ansichten

Datenblatt

Broschüre

Ein branchenweit führendes, optional erhältliches abgedichtetes und druckbelüftetes Fahrerhaus bietet eine sauberere und leisere Arbeitsumgebung mit hervorragender Sicht auf das Arbeitsgerät. Als weiteren Beweis für die Vorreiterrolle ist die Serie D3 serienmäßig mit am Sitz angebrachten, einstellbaren Joystick-Bedienelementen ausgestattet.

Maximale Leistung

Der Hochleistungs-Antriebsstrang mit elektronischem Drehmoment-Management, serienmäßigem zweistufigem Fahrantrieb sowie ein elektronisches Handgashebel-/Gaspedal-System mit Gasreduzierpedal sorgen für überragende Leistung und Produktivität.

Damit geht die Arbeit leicht von der Hand

Das „intelligente Nivelliersystem“ von Cat® bietet branchenweit führende Technik, Integration und Funktionen wie Selbstausrichtung in beiden Richtungen, Rückführung des Arbeitsgeräts in die Grabstellung und Arbeitsgerätestellungsregler.

Optimierte Maschinenleistung

Maximieren Sie Leistungsfähigkeit und Steuerungsmöglichkeiten der Maschine mit dem optionalen erweiterten Display, das Bildschirmeinstellungen zum Ansprechverhalten des Arbeitsgeräts, der Hydrostatik und zur Kriechgangregelung bietet. Mehrsprachige Funktionalität mit anpassbaren Layouts, Sicherheitssystem und Heckkamera sind ebenfalls enthalten.

Ruhiger Lauf

Die serienmäßige geschwindigkeitsabhängige Schwingungsdämpfung verbessert das Fahrverhalten in unebenem Terrain und sorgt dadurch für besseres Materialhaltevermögen, höhere Produktivität und größeren Fahrerkomfort. (Abbildung kann von Referenzmaschine abweichen.)

Nachhaltigkeit

Der Cat®-Motor C3.3B erfüllt die Emissionsnormen EPA Tier 4 Final (USA) und Stufe V (EU).
Cat-Dieselmotoren müssen betrieben werden mit schwefelarmen Dieselkraftstoffen (ULSD) mit einem Schwefelgehalt von 15 ppm oder weniger oder mit ULSD, das gemischt wurde mit den folgenden Kraftstoffen mit einem geringen Kohlenstoffgehalt in einem Verhältnis von bis zu: 7 % Biodiesel FAME (Fettsäuremethylester). Siehe Anleitung zur Gewährleistung einer erfolgreichen Anwendung. Wenden Sie sich an Ihren Cat-Händler oder lesen Sie "Caterpillar Machine Fluids Recommendations" (SEBU6250), um weitere Informationen zu erhalten.
Cat®-Langzeitkühlmittel und die langlebigen HYDO Advanced-Hydrauliköle senken nicht nur die Ausfallzeiten, sondern verringern auch die Anzahl der Flüssigkeiten und Filter, die während der Lebensdauer der Maschine ausgetauscht werden müssen.
Steigern Sie die Produktivität mit Cat-Technologien wie dem Arbeitsgerätestellungsregler, der Schaufelrückführung und Cat-Smart-Anbaugeräten.
Reduzieren Sie den Kraftstoffverbrauch und die Treibhausgasemissionen mit Effizienzfunktionen wie dem Fußgaspedal und dem bedarfsgesteuerten Kühlsystemlüfter.

Abmessungen

Radstand	1249 mm
Höhe bis Oberkante Fahrerkabine	2110 mm
Fahrzeugbreite über Reifen	1676 mm
Bodenfreiheit	226 mm
Böschungswinkel	26°
Maximaler Auskippwinkel	39°
Stoßfängerüberhang ab Hinterachse	1083 mm
Rückkippwinkel– bei maximaler Hubhöhe	96°
Länge – ohne Schaufel	2993 mm
Maximale Gesamthöhe	4032 mm
Maximale Reichweite bei waagerechtem Hubrahmen	1388 mm
Länge – bei abgesenkter Schaufel	3708 mm
Wenderadius ab Mitte über Schaufel	2181 mm
Wenderadius ab Mitte über Schnellwechsler	1401 mm
Schaufelbolzenhöhe – in Transportstellung	200 mm
Schaufelbolzenhöhe – maximale Hubhöhe	3154 mm
Schütthöhe bei maximaler Hubhöhe/maximalem Abkippwinkel	2465 mm
Wenderadius ab Mitte über Schaufel	2181 mm
Wenderadius ab Mitte über Schnellwechsler	1401 mm
Wenderadius ab Mitte über Maschinenheck	1806 mm
Reichweite– max. Hub/Abkippwinkel	600 mm
Wenderadius ab Mitte über Maschinenheck	1806 mm
Anmerkung	Einsatzgewicht, Betriebsdaten und Abmessungen gelten bei einem Fahrer mit 75kg (165lb) Gewicht, sämtlichen Betriebsflüssigkeiten, einer Fahrstufe, offenem Überrollschutz (OROPS, Open Rollover Protective Structure), 1676mm (68″) breiter Flachprofilschaufel, Cat-Reifen PC 12×16.5, Standardhydraulik, mechanisch gefedertem Sitz, aber ohne optionale Kontergewichte und manuellen Schnellwechsler (sofern nicht anders angegeben).

Antriebsstrang

Fahrgeschwindigkeit (vorwärts und rückwärts): einstufig	12.5 km/h
Fahrgeschwindigkeit (vorwärts und rückwärts): zweistufig	17.7 km/h

Betriebsdaten

Nutzlast	1000 kg
Kipplast	2000 kg
Ausbrechkraft – Kippzylinder	3336 kg
Nutzlast mit optionalem Kontergewicht	1095 kg
Anmerkung	Einsatzgewicht, Betriebsdaten und Abmessungen gelten bei einem Fahrer mit 75kg (165lb) Gewicht, sämtlichen Betriebsflüssigkeiten, einer Fahrstufe, offenem Überrollschutz (OROPS, Open Rollover Protective Structure), 1676mm (68″) breiter Flachprofilschaufel, Cat-Reifen PC 12×16.5, Standardhydraulik, mechanisch gefedertem Sitz, aber ohne optionale Kontergewichte und manuellen Schnellwechsler (sofern nicht anders angegeben).

Fahrerkabine

ROPS	ISO3471–2008
FOPS	ISO 3449:2005 Level I
Steinschlagschutz (FOPS, Falling Object Protective Structure), Level II	ISO 3449:2005 Level II

Füllmengen

Kettenkasten – je Seite	12.7 l
Kühlsystem	14 l
Kurbelgehäuse	11 l
Kraftstofftank	105 l
Hydrauliksystem	52 l
Hydrauliktank	39 l

Gewichte

Einsatzgewicht	3392 kg
Anmerkung	Einsatzgewicht, Betriebsdaten und Abmessungen gelten bei einem Fahrer mit 75kg (165lb) Gewicht, sämtlichen Betriebsflüssigkeiten, einer Fahrstufe, offenem Überrollschutz (OROPS, Open Rollover Protective Structure), 1676mm (68″) breiter Flachprofilschaufel, Cat-Reifen PC 12×16.5, Standardhydraulik, mechanisch gefedertem Sitz, aber ohne optionale Kontergewichte und manuellen Schnellwechsler (sofern nicht anders angegeben).

Einsatzgewicht

3392 kg

Anmerkung

Einsatzgewicht, Betriebsdaten und Abmessungen gelten bei einem Fahrer mit 75kg (165lb) Gewicht, sämtlichen Betriebsflüssigkeiten, einer Fahrstufe, offenem Überrollschutz (OROPS, Open Rollover Protective Structure), 1676mm (68″) breiter Flachprofilschaufel, Cat-Reifen PC 12×16.5, Standardhydraulik, mechanisch gefedertem Sitz, aber ohne optionale Kontergewichte und manuellen Schnellwechsler (sofern nicht anders angegeben).

Hydrauliksystem

Hydraulikstrom– Standard– Hydraulikdruck Lader	23000 kPa
Hydraulikstrom – Standard– Hydraulikleistung (rechnerisch ermittelt)	33 kW
Hydraulikstrom– Hochstrom XPS– maximaler Hydraulikdruck Lader	28000 kPa
Hydraulikstrom– Hochstrom XPS– Hydraulikleistung (rechnerisch ermittelt)	57 kW
Hydraulikstrom– Hochstrom XPS– maximaler Hydraulikstrom Lader	121 l/min
Hydraulikstrom– Standard– Hydraulikstrom Lader	86 l/min

Klimaanlage (sofern vorhanden)

Klimaanlage	Das Klimaanlagensystem dieser Maschine enthält das fluorierte Treibhausgas R134a als Kältemittel (Erderwärmungspotenzial = 1430). In der Anlage befindet sich 1,0 kg Kältemittel, was einer CO2-Produktion von 1,430 Tonnen entspricht.

Motor

Bruttoleistung – SAE J1995	55.4 kW
Nettoleistung – SAE 1349	54.4 kW
Hubraum	3.3 l
Hub	120 mm
Bohrung	94 mm
Max. Drehmoment– 1.500/min– SAE J1995	265 N·m
Motormodell	Cat C3.3B DIT (Turbo)
Nettoleistung – ISO 9249	54.9 kW
Nettoleistung am Schwungrad	54.4 kW

Schallpegel

In der Fahrerkabine*	81dB(A)
Anmerkung (3)	**Der angegebene Schallleistungspegel bei einer Messung nach den in 2000/14/EG festgelegten statischen Prüfverfahren und Bedingungen für Konfigurationen mit CE-Zeichen.
Außerhalb der Fahrerkabine**	101dB(A)
Anmerkung (1)	Fahrerkabine und Überrollschutz gehören in Nordamerika und Europa zur Standardausstattung.
Anmerkung (2)	*Dynamische Schalldruckpegel gemäß ISO6396:2008. Die Messungen wurden bei geschlossenen Türen und Fenstern der Fahrerkabine und bei 70% der maximalen Drehzahl des Motorlüfters durchgeführt. Der Schalldruck kann bei unterschiedlichen Motorlüfterdrehzahlen variieren.
