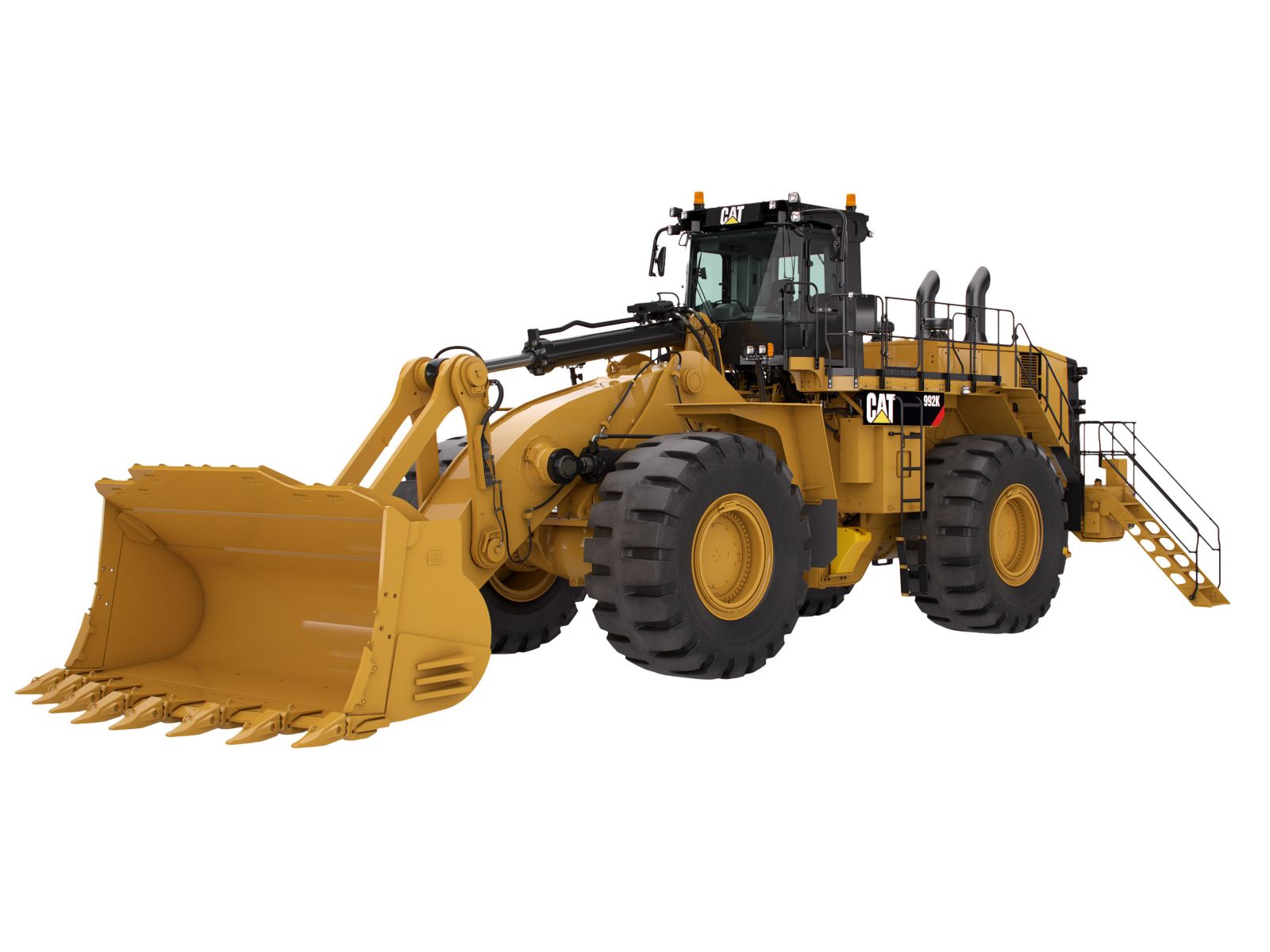

Grandi caricatrici gommate Cat 992K (T4)

Cat 992K (T4)

Grandi caricatrici gommate

  • Peso operativo: 99'800kg; Prestazione: 676kW
  • Guida semplice e comoda tramite leva con cambio marcia digitale
  • Cabina dal nuovissimo design per una visibilità impareggiable
  • Convertitore con stadio diretto e preselezione della forza di trazione per un funzionamento efficiente
  • Forze di trazione massime sui cerchioni in presenza un terreno con condizioni particolari
  • Sistema dentato serie K che garantisce un'elevata capacità di penetrazione e una seduta estremamente sicura
  • Tecnologia ACERT C32 con sistema di riduzione dei NOx e catalizzatore ossidazione dieselche soddisfa la norma U.S EPA Tier 4 Final
  • Gestione dello spegnimento e del minimo del motore
  • Massima movimentazione dei materiali vari per un consumo minimo di diesel

Strutture robuste

Le strutture estremamente robuste, in grado di sostenere molteplici cicli di vita e sopportare condizioni di carico estremo, consentono di migliorare i profitti.

  • Il telaio posteriore a sezioni scatolate è resistente agli urti torsionali e alle forze di torsione per massimizzare la durata dei componenti installati.
  • I telai sono dotati di parti in fusione nei punti sottoposti a maggiore sollecitazione per massimizzare la durata e ottimizzare l'efficienza.
  • Il montaggio dell'assale posteriore sul telaio è stato ottimizzato per una migliore distribuzione dei carichi e una maggiore integrità strutturale.

Braccio di sollevamento

La chiave per raggiungere il massimo in termini di tempi di attività e produttività sono i nostri bracci di sollevamento collaudati sul campo.

  • Eccellente visibilità sui taglienti della benna e sull'area di lavoro.
  • Maggiore resistenza nelle aree dei perni principali grazie all'impiego di elementi in fusione monopezzo.
  • I bracci di sollevamento a riduzione delle sollecitazioni garantiscono una maggiore durata.

Leverismo anteriore

Ai fini di una maggiore durata e affidabilità, i perni dei cuscinetti a manicotto nel leverismo sono più prevedibili per quanto riguarda la relativa usura e necessitano di un ingrassaggio quotidiano limitato.

Trasmissione

Convertitore di coppia con frizione sulla girante (ICTC, Impeller Clutch Torque Converter) e sistema di controllo della spinta a terra (RCS, Rimpull Control System)

Riduzione del costo per tonnellata grazie ai sistemi avanzati ICTC e RCS per una spinta a terra modulata.

  • Riduzione dello slittamento e dell'usura delle ruote grazie alla modulazione della spinta a terra dal 100 al 25 percento premendo il pedale sinistro. Dopo il raggiungimento del 25% di spinta a terra, il pedale sinistro applica i freni.
  • Il sistema RCS riduce il potenziale di slittamento delle ruote senza compromettere il rendimento idraulico.
  • Miglioramento dell'efficienza dei consumi in determinate applicazioni grazie al convertitore di coppia con frizione di blocco che fornisce trasmissione diretta.

Controllo integrato della trasmissione e dello sterzo (STIC™)

Reattività e controllo ottimali grazie al sistema STIC che combina la selezione della direzione, della marcia e dello sterzo in un'unica leva.

  • Il semplice azionamento laterale consente di sterzare la macchina verso destra o verso sinistra, riducendo al minimo i movimenti dell'operatore.
  • Selezione delle marce eseguibile facilmente con le dita.
  • Cicli più rapidi e uniformi oltre a un minore affaticamento dell'operatore, grazie ai comandi integrati azionabili con il minimo sforzo.

Trasmissione powershift epicicloidale Cat

Una trasmissione all'avanguardia appositamente progettata per le vostre attività è il primo passo verso il successo.

  • Cambi di marcia fluidi e coerenti ed efficienza grazie ai controlli elettronici integrati.
  • Lunga durata e affidabilità grazie agli ingranaggi con trattamento termico e alla metallurgia.
  • Tre velocità di marcia avanti e tre di retromarcia per soddisfare tutte le applicazioni.

Motore Cat C32 ACERT

La pala gommata 992K ha ereditato la durabilità e l'affidabilità del collaudato motore diesel Cat C32 con tecnologia ACERT.

  • Analogamente agli altri modelli Cat, questo motore è stato integrato completamente nei sistemi della macchina per curve di potenza, mappe del combustibile e valori nominali esclusivi per questo mezzo e le relative applicazioni.
  • Le solide basi di questo motore iniziano dalle nostre leggendarie fonderie, che producono blocchi motore della più alta qualità.
  • Il sistema di iniezione del carburante a controllo elettronico e ad azionamento meccanico (MEUI™, Mechanically Actuated, Electronically controlled Unit Injection) assicura il dosaggio ottimale del combustibile in termini sia di potenza che di consumi.

Modalità Economy

Produttività ed efficienza ai massimi livelli per tutto il giorno, tutti i giorni.

Trasmissione

I sistemi della macchina 992K si avvalgono di tecnologie avanzate che consentono un notevole risparmio di combustibile. Grazie all'acceleratore su richiesta, gli operatori regolano il funzionamento con il pedale sinistro e con i comandi dell'attrezzo, mentre il modello 992K gestisce il regime motore.

  • Controllo e sensibilità analoghi alla nostra tradizionale funzione di blocco dell'acceleratore.
  • Efficienza dell'acceleratore manuale ed ergonomia del blocco dell'acceleratore.
Idraulica

Impianto idraulico con controllo del flusso positivo

Aumento dell'efficienza grazie al nostro impianto idraulico con controllo del flusso positivo (PFC, Positive Flow Control). L'impianto PFC è caratterizzato da un unico comando per pompa e valvola. Ottimizzando il comando della pompa, il flusso dell'olio idraulico rimane proporzionale alla corsa della leva dell'attrezzo.

  • Cicli rapidi e produttivi grazie a quattro pompe variabili a pistoni e comando elettronico.
  • Maggiore sensibilità e controllo della benna.
  • Prestazioni costanti, miglior rendimento e riscaldamento ridotto dell'impianto.

Comandi elettroidraulici

Aumento della produttività degli operatori grazie all'elevata reattività degli attrezzi.

  • Azionamento comodo grazie agli arresti dei cilindri idraulici a comando elettronico.
  • Pratici comandi con arresti morbidi facili da utilizzare.
  • Regolazione dei disinnesti automatici degli attrezzi dall'interno della cabina.

Impianto dello sterzo

Avviamento sicuro della pala con un controllo preciso grazie all'impianto dello sterzo idraulico a rilevamento del carico del modello 992K.

  • Pompe a pistoni a cilindrata variabile estremamente efficiente.
  • Posizionamento preciso per facilitare il carico in spazi ristretti.
  • Miglioramento del comfort dell'operatore grazie alle funzioni integrate di controllo dello sterzo e della trasmissione.

Sistema di filtraggio

Grazie al nostro sistema di filtraggio avanzato è possibile trarre vantaggio dalle migliori prestazioni e dalla maggiore affidabilità dell'impianto idraulico.

  • Filtri di scarico del carter per sollevamento/inclinazione.
  • Filtri ad alta pressione per sollevamento/inclinazione.
  • Filtri di scarico del carter dello sterzo.
  • Filtri ad alta pressione dello sterzo.
  • Filtri di scarico del carter dell'impianto idraulico.
  • Filtri dell'apparato propulsore per trasmissione, convertitore di coppia e comandi della pompa.
  • Filtri dell'olio per i freni anteriori e posteriori.

Sistema di raffreddamento

  • Ventola a richiesta di serie per migliorare l'efficienza e le prestazioni di raffreddamento.
  • Kit per temperature ambiente elevate a richiesta per climi caldi.
Cabina operatore

Cabina operatore

Gli operatori possono lavorare in modo più efficiente e comodo grazie alle funzioni integrate nella cabina ispirate alle esigenze dei clienti.

Ambiente

La produttività dell'operatore è migliorata grazie all'ambiente della cabina pulito e confortevole.

  • I supporti viscosi della cabina e il sedile a sospensione pneumatica riducono notevolmente le vibrazioni.
  • I comandi di regolazione automatica della temperatura permettono di mantenere la temperatura desiderata all'interno della cabina.
  • Cabina pressurizzata con indicatore di pressione.
  • Livelli di pressione sonora cui è esposto l'operatore ridotti.
  • Sedili riscaldati e ventilati con imbottitura e poggiatesta rivestiti in pelle.

Sedile dell'operatore Deluxe

Massimo comfort e ridotta fatica dell'operatore.

  • Sedile ventilato e riscaldato con imbottiture in pelle disponibile.
  • Design a schienale alto e con spesse imbottiture sagomate.
  • Sistema a sospensione pneumatica.
  • Leve e comandi del sedile a portata di mano per una regolazione a sei posizioni.
  • Console di comando montata sul sedile e sterzo STIC che si muove con il sedile.
  • Cintura di sicurezza retrattile da 76 mm (3 in) di larghezza.
  • Bracciolo/sterzo STIC ripiegabile.

Sedile per l'istruttore

Formazione degli altri operatori grazie al nostro comodo sedile per l'istruttore di serie.

  • Cintura di sicurezza retrattile da 76 mm (3 in) di larghezza.
  • Design abbattibile con vassoio per bevande sagomato e vano portaoggetti.
Soluzioni tecnologiche

Soluzioni tecnologiche

I sistemi elettronici integrati offrono livelli flessibili di informazioni per il cantiere e per l'operatore. Questa integrazione dà vita a una macchina intelligente e offre più informazioni all'operatore a vantaggio della produttività di entrambi.

Display delle informazioni

Abbiamo lavorato duramente per consentire ai nostri clienti e operatori di rendere al massimo grazie al nuovo display touch-screen migliorato.

  • L'interfaccia utente potenziata garantisce un funzionamento intuitivo e una facile navigazione.
  • Grazie alle informazioni inviate agli operatori sui sistemi della macchina è possibile ridurre i tempi di manutenzione.
  • Pesatura immediata grazie al sistema Cat Production Measurement (CPM).

Cat Product Link™

Eliminazione di ogni incertezza dalla gestione delle risorse con il monitoraggio a distanza Product Link.

  • Accesso remoto alle informazioni attraverso l'interfaccia di facile utilizzo VisionLink®.
  • I clienti massimizzano i tempi di utilizzo rimanendo informati sui sistemi della macchina e sui codici diagnostici.
  • È possibile tenere traccia della macchina con riepiloghi relativi a utilizzo, consumo di combustibile e carico utile.
  • Aggiornamenti sulla posizione della macchina, sulle ore di servizio e sullo stato dei rapporti.

Vital Information Management System (VIMS™)

Connessione diretta alla macchina per accedere a un'ampia gamma di informazioni sui sensori e a dati ottimizzati sulla macchina.

  • Creazione di rapporti sulla produttività con la segmentazione del carico utile e dei cicli di lavoro.
  • Identificazione delle esigenze di formazione degli operatori attraverso i dati relativi alla produttività.
  • Registrazione dettagliata dei dati riguardanti i parametri della macchina e i codici diagnostici.
  • Il cliente tiene traccia delle informazioni dei sensori della macchina con l'analisi delle tendenze e degli istogrammi per monitorare lo stato della macchina.
Cat® MineStar System

Cat® MineStar System

Cat MineStar System, il gruppo di operazioni minerarie e tecnologie di gestione attrezzature mobili integrate più vasto del settore, può essere configurato per adattarsi alle esigenze dell'operazione. I relativi kit di capacità (Fleet, Terrain, Detect, Health e Command) includono una gamma di tecnologie che consentono di gestire qualsiasi operazione, dall'assegnazione della flotta e dal monitoraggio delle condizioni al controllo remoto e autonomo. Il modello 992K può trarre vantaggio da molte di queste tecnologie avanzate, alcune delle quali sono installate di serie.

Fleet

Fleet fornisce in tempo reale informazioni sulle posizioni delle macchine, sull'assegnazione delle attività e sulla gestione della produttività, per fornire una panoramica completa di tutte le operazioni in qualsiasi parte del mondo.

Terrain per il caricamento

Terrain abbinato al modello 992K consente la gestione ad alta precisione delle operazioni di carico tramite l'uso della tecnologia di guida automatica. Garantisce una maggiore produttività del modello 992K e fornisce feedback in tempo reale per un'efficienza senza pari.

Detect

Detect offre una visibilità maggiore dell'area circostante aumentando la sicurezza di lavoro. Include un'ampia gamma di funzioni ideate per assistere l'operatore nelle aree a visibilità limitata intorno alle attrezzature fisse e mobili.

Health

Health fornisce dati sul funzionamento e sulla condizione della macchina basati su eventi critici per l'intera flotta. Include funzioni complete di monitoraggio delle attività e dello stato delle attrezzature, con una vasta gamma di strumenti di diagnostica, analisi e segnalazione.

Sicurezza

Sicurezza

Miglioriamo costantemente i nostri prodotti cercando di garantire un ambiente di lavoro sicuro per l'operatore e per chi lavora nel vostro cantiere.

Accesso alla macchina

  • Le scalette più larghe con angolazione di 45 gradi offrono un ingresso e un'uscita agevoli dalla macchina 992K.
  • Le ampie passerelle sono dotate di superfici antiscivolo e nelle aree di manutenzione sono designati punti di lock-out/tag-out integrati.
  • Le piattaforme di pulizia per il parabrezza forniscono un accesso comodo e sicuro per l'operatore.
  • Nelle aree di manutenzione accessibili da terra o da piattaforma, è garantito sempre l'appoggio su tre punti.
  • Se necessario, la scaletta di emergenza fornisce una terza uscita.

Visibilità

  • Cat Detect, con il sistema di rilevamento radar di oggetti a richiesta Cat Vision plus aumenta la consapevolezza dell'operatore circa l'ambiente intorno alla macchina.
  • Spie a LED programmabili in base alla segnalazione del cantiere specifico.
  • Il sistema di specchi migliora la visuale laterale e posteriore della macchina. Opzione riscaldata disponibile a richiesta.
  • Tendina parasole abbassabile.

Cabina

  • I supporti viscosi in cabina e il sedile a sospensione pneumatica riducono le vibrazioni della macchina a carico dell'operatore.
  • Livelli di rumorosità interna ridotti.
  • Cintura di sicurezza da 76 mm (3 in) di serie con avviso.
  • Cablaggio opzionale a 4 punti con avviso.
  • Il sedile operatore con cintura di sicurezza da 76 mm (3 in) di serie facilita la formazione in sicurezza dei nuovi operatori.

Predisposizione per sistema antincendio

  • Fornisce predisposizioni per il montaggio di un sistema antincendio.
  • Consente l'installazione di un sistema antincendio più rapidamente senza compromettere gli altri componenti della macchina.

Sistema di accesso a comando elettrico

Il sistema di accesso a comando elettrico Cat consente un accesso più semplice alla scaletta principale, migliorando l'ingresso e l'uscita dalla piattaforma posteriore.

  • Sistema di accesso ergonomico e sicuro.
  • Tutti gli operatori possono usufruire di uno spazio adeguato quando utilizzano la scaletta larga.
  • Gli operatori mantengono un contatto a tre punti quando utilizzano i corrimano su ciascun lato.
  • Sollevamento e abbassamento della scaletta dalla cabina o da terra.
Facilità di manutenzione
  • Il sistema di filtraggio completo di serie mantiene i liquidi puliti aumentando l'affidabilità dei componenti.
  • Manutenzione comoda e sicura con accessibilità da terra o da piattaforma e punti di manutenzione raggruppati.
  • Sportelli incernierati su entrambi i lati del vano motore per facilitare l'accesso ai fini della manutenzione giornaliera.
  • Scarichi ecologici per agevolare la manutenzione e proteggere l'ambiente da eventuali fuoriuscite.
  • Prese di pressione remote centralizzate.
  • Riduzione dei tempi di fermo grazie alle notifiche del sistema VIMS che permettono agli operatori e ai tecnici di risolvere eventuali problemi prima che si verifichi un guasto.
  • Il filtro dell'aria esterna motorizzato aumenta la durata del filtro in cabina.
Assistenza clienti

Il dealer Cat è un partner di eccellenza, disponibile ogni volta che un cliente ne ha bisogno.

  • Programmi di manutenzione preventiva e contratti di manutenzione garantita.
  • Disponibilità continua di ricambi di altissima qualità.
  • Maggiore efficienza grazie alla formazione degli operatori.
  • Ricambi rigenerati originali Cat.
Sostenibilità

Il modello 992K incorpora caratteristiche che dimostrano il nostro impegno in materia di responsabilità ambientale.

  • Efficienza dei consumi migliorata per ridurre al minimo le emissioni.
  • Arresto del motore al minimo per ridurre il consumo di combustibile evitando inutili periodi di tempo con funzionamento al minimo.
  • Caterpillar fornisce una serie di opzioni sostenibili, come i programmi Reman e Certified Rebuild, che aiutano a massimizzare il ciclo di vita delle macchine. I componenti riutilizzati o ricostruiti utilizzati in questi programmi consentono di ridurre i costi dal 40 al 70% e di raggiungere al tempo stesso due obiettivi: ridurre i costi di esercizio e tutelare l'ambiente.
  • Caterpillar offre pacchetti di aggiornamento che consentono di installare nuove funzionalità su macchine di generazione precedente, massimizzando il valore delle risorse acquistate dal cliente. Questi kit di aggiornamento sono parte integrante del processo di rigenerazione del programma Cat Certified Rebuild.
  • Il controllo dei liquidi è stato migliorato grazie all'impiego degli alloggiamenti dei filtri anti-drenaggio e agli scarichi ecologici Cat.
Benne e parti di usura

Aumento della produttività e dell'efficienza del combustibile

Le benne Cat sono progettate per fornire prestazioni superiori con un'ampia varietà di materiali. Sono state realizzate per penetrare rapidamente nei cumuli e per caricare in modo efficiente. I fattori di riempimento ottimizzati consentono di svolgere rapidamente il lavoro e di passare all'attività successiva. I cicli di carico più rapidi e il minor numero di spostamenti comportano una riduzione dell'usura della macchina e un aumento della produttività.

Benne e parti di usura

Le benne riportate di seguito fanno parte della linea 992K. Sono disponibili con capacità differenti e diverse larghezze per soddisfare tutte le esigenze di carico e trasporto.

Benne da roccia

Progettate per l'uso in operazioni di carico frontale o su scarpata di calcare e altre rocce non lavorate. Utilizzate anche per il caricamento su dumper e tramogge di un'ampia gamma di materiali di cava. Le parti di usura (GET) includono tagliente con terminale lanceolato e adattatori, taglienti a semi V, rivestimenti per pianali, piastre di usura inferiori, ali scatolate e protezioni barra laterale.

Benne per roccia per impieghi gravosi

Progettate per l'uso in applicazioni quali il carico frontale di blocchi di materiale compatto o la movimentazione di materiali ad alta abrasività e impatto moderato. Le parti di usura (GET) sono simili alla benna roccia con l'aggiunta di rivestimenti semi curvi e piastre d'usura inferiori dei taglienti imbullonati. Sono incluse anche una protezione all'estremità del tagliente, piastre laterali, piastre di usura laterali aggiuntive e un'ulteriore serie di protezioni per barre laterali.

Benne per minerali ferrosi

Progettate per l'uso in applicazioni estremamente gravose quali il carico frontale. Progettate per materiali altamente abrasivi a impatto moderato. Le parti di usura (GET) sono simili alle benne roccia per impieghi gravosi con l'aggiunta di coperchi adattatori montati a filo, coperchi superiori per segmenti per taglienti e protezioni talloni laterali. Le benne per minerali ferrosi hanno una capacità inferiore per consentire applicazioni in materiali a densità superiore.

Benne per carbone

Progettate per l'uso in applicazioni con materiali a bassa densità e non abrasivi. Le parti di usura (GET) includono un tagliente di base con sistema tagliente imbullonato.

Parti di usura Cat Advansys™

Protezione dei componenti costosi. Riduzione dei costi di esercizio. Massimo sfruttamento delle prestazioni della macchina. L'ampia gamma di parti di usura Advansys GET a elevate prestazioni come queste consente di soddisfare i requisiti di ogni applicazione.

  • Opzione punta CapSure™: punta per impieghi gravosi
  • Opzione punta CapSure: punta ad alta abrasività
  • Opzione punta CapSure: punta per carbone
  • Opzione punta CapSure: punta a elevata penetrazione
  • Opzione protezione tagliente: protezioni CapSure
  • Opzione protezione tagliente: tagliente a semi V
  • Protezione barra laterale CapSure
  • MAWP – laterale e inferiore
  • Protezione estremità tagliente

Benne e parti di usura

Per ulteriori opzioni relative alle parti di usura (GET), consultare il catalogo ricambi.

Tecnologia di ritenzione CapSure™

Il sistema di ritenuta CapSure facilita la sostituzione dei componenti GET per un'installazione rapida, semplice e sicura senza l'uso di martelli. Le punte, le protezioni e le protezioni per barra laterale CapSure possono essere facilmente bloccate e sbloccate con un giro a 180 gradi di un cricchetto da 3/4 di pollice.

Efficienza del sistema con abbinamento perfetto

Abbinamento applicazione

Il modello 992K standard consente di caricare 68 tonnellate (70 ton) nel 775 in tre passaggi e 91 tonnellate (100 ton) nel 777 in quattro passaggi. La configurazione ultra leggera della pala gommata 992K consente di caricare il 777 in cinque passaggi e 145 tonnellate (160 ton) nel 785 in sette passaggi.

Combinazione efficiente

Per carichi utili massimi con tempi di caricamento minimi, un sistema di carico/trasporto efficiente inizia con un perfetto abbinamento. Le pale gommate Cat sono abbinate ai dumper da miniera Cat per ottimizzare il volume di materiale movimentato al minor costo di esercizio per tonnellata.

Selezione benne

La selezione della larghezza corretta della benna dipende dai requisiti di penetrazione, dalla densità dei materiali, dall'abrasione e dalla destinazione di carico. Le dimensioni delle benne sono abbinate alle capacità della piattaforma e alla densità dei materiali per garantire un'efficienza di carico ottimale e maggiore produttività.

Assali
Anteriore

Fisso

Posteriore

Oscillante

Angolo di oscillazione

10° ±, 8° ± con arresti


Benne
Capacità benna

10,7 - 12,3 m3 (14 - 16 yd3)


Capacità di rifornimento
Olio AC
Sistemi di raffreddamento 290

l

Refrigerante climatizzatore 2

kg

Coppa motore 120

l

Impianto idraulico - Attrezzatura 326

l

Impianto idraulico – sterzo 159

l


Capacità di rifornimento di servizio
Trasmissione 169

l

Differenziale - Riduttori finali - Anteriori 360

l

Differenziale - Riduttori finali - Posteriori 345

l


Dimensioni - Sollevamento elevato (approssimative)
Altezza di scarico a 45 gradi (punta del dente) 4574

mm


Dimensioni - Sollevamento standard (approssimative)
Altezza di scarico a 50 gradi (punta del dente) 4480

mm

Angolo di richiamo alla massima altezza

65 gradi


Dimensioni - Sollevamento standard - Approssimativo
Distanza da terra alla sommità della struttura ROPS 5678

mm

Distanza da terra alla sommità del tubo di scarico 5248

mm

Angolo di scarico al sollevamento massimo

50 gradi

Distanza da terra al paraurti 1176

mm

Carreggiata 3302

mm

Distanza da terra alla sommità del cofano 4043

mm

Distanza da terra al gancio inferiore 682

mm

Lunghezza massima totale 15736

mm

Altezza perno B - Massimo sollevamento 6927

mm

Passo 5890

mm

Altezza totale massima - Benna sollevata 9313

mm

Angolo di richiamo - A terra

43,4 gradi

Distanza dalla linea centrale assale posteriore al paraurti 4195

mm

Angolo di richiamo - Posizione di trasporto

52,7 gradi

Distanza da terra al centro degli assali 1352

mm

Sbraccio - Sollevamento massimo 2118

mm


Durata del ciclo idraulico
Durata del ciclo idraulico totale 19

s

Scarico 1

s

Abbassamento flottante 3

s

Sollevamento 9

s

Angolo di richiamo 4

s


Freni
Freni

Conforme allo standard ISO 3450:2011


Impianto idraulico - Sollevamento/Inclinazione
Sistema di sollevamento/inclinazione - Pompa

Pistone a cilindrata variabile

Regolazione della valvola di massima pressione - Sollevamento/inclinazione 31000

kPa

Cilindro di sollevamento - Corsa 1148

mm

Sistema di sollevamento/inclinazione - Circuito

Controllo di flusso positivo

Cilindro di inclinazione - Alesaggio 266

mm

Cilindro di sollevamento - Alesaggio 279

mm

Cilindro di inclinazione - Corsa 2055

mm


Impianto idraulico - sollevamento/inclinazione
Flusso massimo a 1.850 giri/min 960

l/min


Impianto idraulico - sterzo
Impianto dello sterzo - circuito

Servoassistito con rilevamento del carico

Impianto dello sterzo - pompa

Pistone a cilindrata variabile

Pressione di arresto sterzo 31000

kPa

Angolo di sterzata totale

86°

Cicli di sterzo - Regime alto 4

s

Cicli di sterzo - Regime basso 6

s


Impianto idraulico – sterzo
Flusso massimo a 1.350 giri/min 360

l/min


Motore
Potenza netta 607

kW

Foro 145

mm

Corsa 162

mm

Cilindrata 32

l

Emissioni (U.S. EPA Tier 4 Final): velocità nominale 1750

r/min

Emissioni (equivalenti a Tier 2): Potenza lorda - SAE J1995 676

kW

Emissioni (U.S. EPA Tier 4 Final): potenza netta – SAE J1995 607

kW

Emissioni (U.S. EPA Tier 4 Final): potenza netta – SAE J1349 607

kW

Emissioni (Tier 2 Equivalent): potenza netta – SAE J1349 607

kW

Emissioni (U.S. EPA Tier 4 Final): coppia massima a 1.200 giri/min – SAE J1995 4765

N·m

Emissioni (U.S. EPA Tier 4 Final): Potenza lorda - SAE J1995 671

kW

Emissioni (Tier 2 Equivalent): coppia massima a 1.200 giri/min – SAE J1995 4796

N·m

Emissioni (U.S. EPA Tier 4 Final): potenza lorda – ISO 14396 659

kW

Riserva di coppia

30%

Nota (Tier 2 Equivalent) (2)

Il valore nominale della potenza netta indicata è quella disponibile con motore dotato di alternatore, filtro dell'aria, silenziatore e comando idraulico ventola a richiesta sulla velocità massima.

Nota (Tier 4 Final) (1)

I valori nominali menzionati si riferiscono a un regime motore di 1.750 giri/min e sono stati rilevati nelle condizioni standard specificate.

Emissioni (Tier 2 Equivalent): potenza lorda – ISO 14396 659

kW

Emissioni (Tier 2 Equivalent): velocità nominale 1750

r/min

Nota (Tier 2 Equivalent) (1)

I valori nominali menzionati si riferiscono a un regime motore di 1.750 giri/min e sono stati rilevati nelle condizioni standard specificate.

Emissioni (Tier 2 Equivalent): potenza netta – SAE J1995 607

kW

Nota (Tier 4 Final) (2)

Il valore nominale della potenza netta indicata è quella disponibile con motore dotato di alternatore, filtro dell'aria, silenziatore e comando idraulico ventola a richiesta sulla velocità massima.

Modello motore

Cat® C32 ACERT™


Prestazioni acustiche
Livello della pressione sonora per l'operatore

Il livello di potenza sonora della macchina è di 70 dB(A) misurato in base alle procedure e alle condizioni di prova specificate nella norma ISO 6396:2008 per una configurazione della macchina standard. La misurazione è stata eseguita con la ventola di raffreddamento del motore al 70% della velocità massima.

Protezioni acustiche

Inoltre, può essere necessario l'uso di protezioni per l'udito quando la macchina viene utilizzata con una cabina senza adeguata manutenzione o con sportelli o finestrini aperti per periodi prolungati o in un ambiente rumoroso.

Livello di potenza sonora della macchina – Configurazione standard della macchina

Il livello di potenza sonora della macchina è di 116 dB(A) misurato in base alle procedure e alle condizioni di prova specificate nella norma ISO 6395:2008 per una configurazione della macchina standard. La misurazione è stata eseguita con la ventola di raffreddamento del motore al 70% della velocità massima.

Livello di potenza sonora della macchina – Configurazione insonorizzata della macchina

Il livello di potenza sonora della macchina è di 113 dB(A) misurato in base alle procedure e alle condizioni di prova specificate nella norma ISO 6395:2008 per una configurazione della macchina insonorizzata. La misurazione è stata eseguita con la ventola di raffreddamento del motore al 70% della velocità massima.


Service Refill Capacities
Serbatoio del combustibile 1562

l


Specifiche operative
Peso operativo 99831

kg

Gamma di capacità della benna

10,7 - 12,3 m3 (14 - 16 yd3)

Payload nominale - Sollevamento elevato (resistenza allo scavo da moderata ad alta) 19

t

Payload nominale - Sollevamento standard (resistenza allo scavo da moderata ad alta) 21

t

Peso operativo - Standard 99831

kg

Peso operativo - Braccio lungo 100628

kg


Trasmissione
Tipo di trasmissione

Powershift epicicloidale Cat

Marcia avanti - 1 6

km/h

Marcia avanti - 2 11

km/h

Marcia avanti - 3 20

km/h

Retromarcia - 1 7

km/h

Retromarcia - 2 13

km/h

Retromarcia - 3 22

km/h

Trasmissione diretta - 3ª marcia avanti 22

km/h

Trasmissione diretta - 2ª retromarcia 14

km/h

Trasmissione diretta - 1ª retromarcia 7

km/h

Trasmissione diretta - 3ª retromarcia 24

km/h

Trasmissione diretta - 2ª marcia avanti 12

km/h

Trasmissione diretta - 1ª marcia avanti

Disattivato
