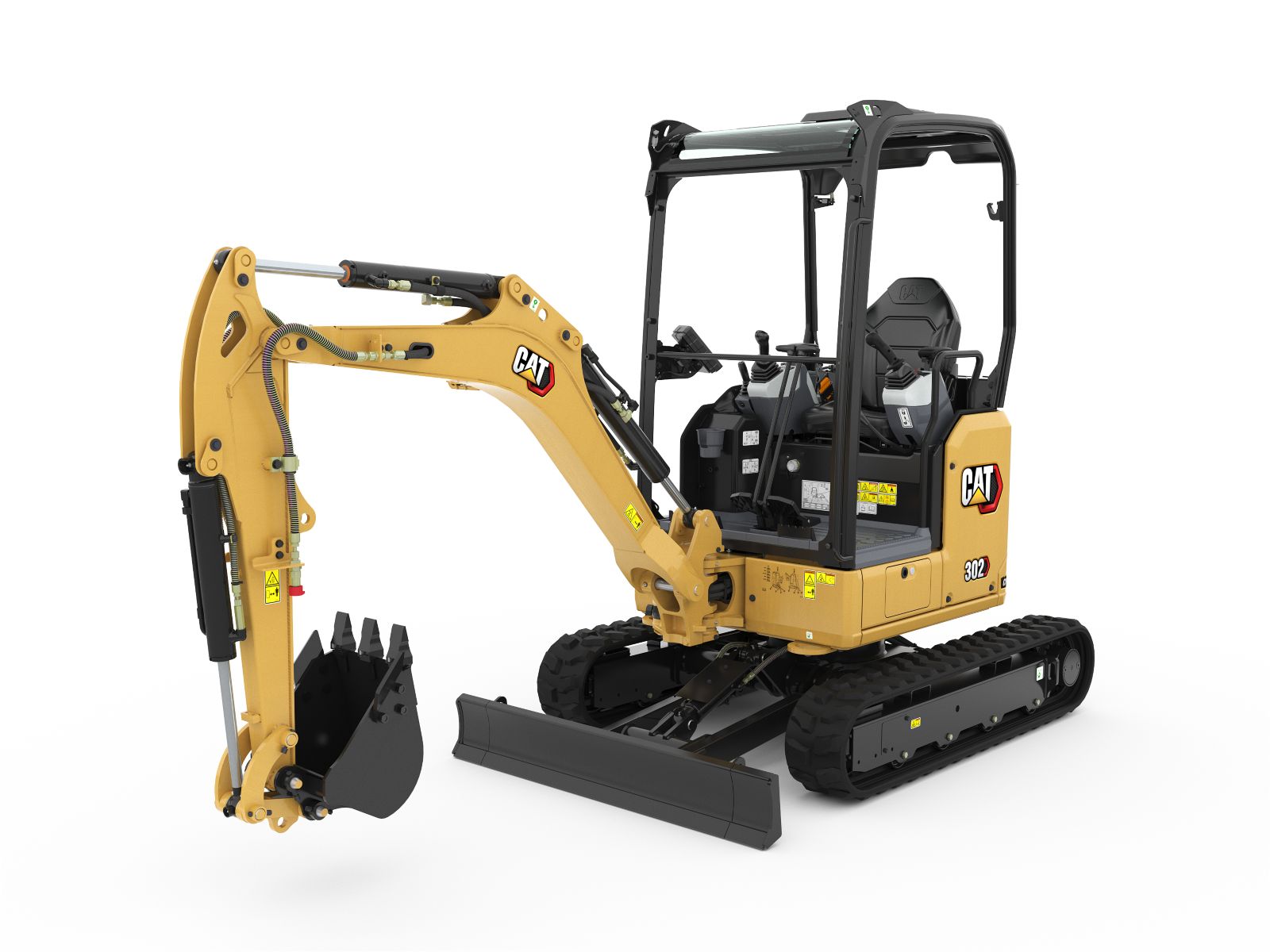

Cat 302 CR
Miniescavatori
- Idraulica Load Sensing per rapidi cicli di lavoro
- Ineguagliabile confort cabina con ottima visibilità
- Elevata accessibilità per servizio e manutenzione
- Allacciamenti per martello e cucchiaio orientabile di serie
- Massima stabilità grazie al carrello ampliabile
- È possibile scegliere tra un tettuccio o una cabina sigillata e pressurizzata con aria condizionata, poggiapolsi regolabili e l’opzione di un sedile con sospensioni per garantire il massimo comfort per tutta la giornata di lavoro.
FACILITÀ DI UTILIZZO
- I comandi sono facili da usare e il monitor LCD intuitivo di nuova generazione permette di leggere facilmente le informazioni sulla macchina.
MODALITÀ DI TRASLAZIONE MEDIANTE STERZO AVAMBRACCIO
- Con l'opzione Cat Stick Steer è ancora più facile spostarsi in cantiere. Si passa facilmente dai tradizionali comandi di traslazione con leve e pedali ai comandi del joystick premendo semplicemente un pulsante. Il vantaggio di fare meno sforzo e di avere un controllo migliorato è a portata di mano!
PRESTAZIONI ELEVATE IN UN DESIGN COMPATTO
- Le prestazioni di sollevamento e scavo permettono di svolgere più velocemente il lavoro. Il design a raggio compatto e il carro retrattile consentono di accedere e di lavorare negli spazi più ristretti. Le funzioni di scavo fin sotto alla lama e di flottaggio del dozer facilitano la pulizia.
SICUREZZA SUL LUOGO DI LAVORO
- La vostra sicurezza è la nostra priorità. Il miniescavatore Cat è progettato per lavorare sempre in sicurezza. Le luci di lavoro di cortesia e una cintura di sicurezza retrattile fluorescente sono solo un paio delle caratteristiche di sicurezza che abbiamo inserito nella macchina.
MANUTENZIONE SEMPLICE PER TEMPI DI INATTIVITÀ RIDOTTI
- Manutenzione rapida e semplice per il miniescavatore Cat. I punti di controllo di routine sono di facile accesso a terra grazie agli sportelli laterali. L'esclusiva cabina inclinabile consente di raggiungere, se necessario, altre aree di manutenzione.
COSTI DI ESERCIZIO RIDOTTI
- Dotato di funzionalità quali funzionamento al minimo automatico, spegnimento automatico del motore e idraulica efficiente con pompa a cilindrata variabile, il miniescavatore Cat è stato progettato con l'obiettivo di ridurre i costi di esercizio.
Aumento di peso rispetto alla configurazione minima
| Cingoli in acciaio | 60 kg |
|---|---|
| Avambraccio lungo | 8 kg |
| Carro espandibile | 96 kg |
Capacità di rifornimento di servizio
| Impianto idraulico | 26 L |
|---|---|
| Olio motore | 4 L |
| Sistema di raffreddamento | 3 L |
| Serbatoio idraulico | 18 L |
| Serbatoio del combustibile | 26 L |
Certificazione - Cabina e tettuccio
| Protezione superiore | ISO 10262:1998 Livello I |
|---|---|
| Struttura ROPS (Roll Over Protective Structure) | ISO 12117-2:2008 |
| Struttura di protezione antiribaltamento (TOPS) | ISO 12117:1997 |
Dimensioni - Avambraccio lungo
| Profondità di scavo | 2570 mm |
|---|---|
| Larghezza pattino/cinghia del cingolo | 250 mm |
| Rotazione posteriore | 750 mm |
| Gioco di scarico massimo | 2640 mm |
| Parete verticale | 1940 mm |
| Sbraccio con braccio ritratto | 1660 mm |
| Altezza di trasporto complessiva | 2300 mm |
| Massima profondità della lama | 295 mm |
| Larghezza cingolo - Retratto | 1090 mm |
| Lunghezza avambraccio | 1160 mm |
| Altezza del braccio - Posizione di spedizione | 1020 mm |
| Sbraccio massimo | 4270 mm |
| Cuscinetto di rotazione - Altezza | 442 mm |
| Rotazione del braccio - Destra | 50 ° |
| Larghezza cingolo - Esteso | 1400 mm |
| Rotazione del braccio - sinistra | 65 ° |
| Altezza di scavo massima | 3620 mm |
| Lunghezza carro complessiva | 1850 mm |
| Massima altezza della lama | 285 mm |
| Sbraccio massimo - A terra | 4210 mm |
| Lunghezza totale di spedizione* | 3880 mm |
| Distanza libera da terra minima da sotto carro | 150 mm |
| Nota | *La lunghezza totale di spedizione dipende dalla posizione della lama durante la spedizione. |
Dimensioni - Avambraccio standard
| Profondità di scavo | 2370 mm |
|---|---|
| Altezza di scavo massima | 3550 mm |
| Larghezza pattino/cinghia del cingolo | 250 mm |
| Rotazione posteriore | 750 mm |
| Altezza del braccio - Posizione di spedizione | 1070 mm |
| Altezza di trasporto complessiva | 2300 mm |
| Lunghezza totale di spedizione* | 3900 mm |
| Massima altezza della lama | 285 mm |
| Sbraccio massimo | 4110 mm |
| Larghezza cingolo - Esteso | 1400 mm |
| Larghezza cingolo - Retratto | 1090 mm |
| Rotazione del braccio - Destra | 50 ° |
| Lunghezza carro complessiva | 1850 mm |
| Sbraccio massimo - A terra | 4040 mm |
| Cuscinetto di rotazione - Altezza | 442 mm |
| Lunghezza avambraccio | 960 mm |
| Rotazione del braccio - sinistra | 65 ° |
| Sbraccio con braccio ritratto | 1660 mm |
| Gioco di scarico massimo | 2560 mm |
| Distanza libera da terra minima da sotto carro | 150 mm |
| Massima profondità della lama | 295 mm |
| Nota | *La lunghezza totale di spedizione dipende dalla posizione della lama durante la spedizione. |
| Parete verticale | 1850 mm |
Impianto idraulico
| Portata della pompa a 2.400 giri/min | 66 l/min |
|---|---|
| Forza di scavo - Avambraccio - Standard | 11 kN |
| Circuito ausiliario - Primario - Flusso | 33 l/min |
| Forza di scavo - Benna | 19 kN |
| Circuito ausiliario - Secondario - Pressione | 245 bar |
| Pressione di funzionamento - Traslazione | 245 bar |
| Pressione di funzionamento - Attrezzatura | 245 bar |
| Pressione di funzionamento - Rotazione | 147 bar |
| Forza di scavo - Avambraccio - Lungo | 9 kN |
| Tipo | Impianto idraulico load sensing e pompa a pistoni a cilindrata variabile |
| Circuito ausiliario - Primario - Pressione | 245 bar |
| Circuito ausiliario - Secondario - Flusso | 14 l/min |
Lama
| Larghezza* | 1090 mm |
|---|---|
| Altezza | 225 mm |
| Nota | *Estesa – 1.400 mm (55 pollici) |
Livelli di rumorosità
| Pressione sonora esterna media (ISO 6395:2008) | 93 dB(A) |
|---|---|
| Nota | Direttiva dell'Unione Europea "2000/14/CE" |
| Pressione sonora sull'operatore (ISO 6396:2008) | 73 dB(A) |
Motore
| Potenza netta | 15 kW |
|---|---|
| Modello motore | C1.1 |
| Potenza netta nominale - 2.400 giri/min - ISO 9249/CEE 80/1269 | 14 kW |
| Foro | 77 mm |
| Corsa | 81 mm |
| Cilindrata | 1 L |
| Potenza lorda - ISO 14396 | 16 kW |
| Nota (2) | La potenza netta pubblicizzata corrisponde alla potenza disponibile al volano quando il motore è al regime nominale e alla potenza nominale quando il motore è installato con la ventola configurata in fabbrica, il sistema di presa d'aria, il sistema di scarico e l'alternatore con un carico minimo dell'alternatore. |
| Emissioni | Conforme agli standard sulle emissioni U.S. EPA Tier 4 Final ed EU Stage V. |
| Nota (1) | Potenza del motore conforme agli standard ISO 14396:2002. |
| Nota | Potenza netta conforme agli standard ISO 9249:2007 e 80/1269/EEC. |
| Potenza netta nominale - 2.400 giri/min - ISO 9249, 80/1269/EEC | 15 kW |
| Potenza lorda - SAE J1995:2014 | 16 kW |
Pesi
| Peso operativo | 2262 kg |
|---|---|
| Peso operativo massimo con cabina** | 2262 kg |
| Peso operativo massimo con cabina | 2205 kg |
| Peso operativo minimo con tettuccio* | 1918 kg |
| Nota (2) | **Il peso massimo è dato da cingoli in acciaio, operatore, carro espandibile e serbatoio del combustibile pieno. |
| Peso operativo massimo con tettuccio** | 2081 kg |
| Peso operativo minimo con cabina | 2042 kg |
| Nota (1) | *Il peso minimo è dato da cingoli di gomma, operatore, carro fisso e serbatoio del combustibile pieno. |
| Peso operativo minimo con cabina* | 2057 kW |
| Nota (3) | ***Peso su targhetta CE in base alla configurazione UE più comune. Include un operatore di 75 kg (165 lb) e il serbatoio del combustibile pieno, ma non la benna. |
| UE: peso su targhetta CE con cabina*** | 2140 kg |
| UE: peso su targhetta CE con tettuccio*** | 2045 kg |
Sistema di marcia
| Velocità di marcia - Alta | 4 km/h |
|---|---|
| Velocità di marcia - Bassa | 2 km/h |
| Forza di trazione massima - Bassa velocità | 20 kN |
| Forza di trazione massima - Alta velocità | 13 kN |
| Pendenza - Massima | 30 gradi |
| Pressione a terra - Peso massimo | 26 kPa |
| Pressione a terra - Peso minimo | 23 kPa |
Sistema di rotazione
| Velocità di rotazione della macchina | 9 r/min |
|---|
